QD185-08 3. 各部分的名称和功能 旋转式高级浸渍助焊剂单元使用说明书 23 3.1.2 操作面板 备注 )自动前准备动作就是按照设定时间将助焊剂供给下锡台， 然后下锡台转动 1 次的动作。 备注 )自动运转中，无视开关操作。 前侧 操作面板 1 数字显示部 以 μm 单位显示现状的刮刀高度。 2 圆 形 按 钮(左) 上 升 刮 刀( 5 μ m单 位) 。 3 圆 形 按 钮(右) 下 降 刮 刀( 5 μ m单 位) 。 …
3. 各部分的名称和功能 QD185-08
22 旋转式高级浸渍助焊剂单元使用说明书
3.1.1 下锡台
下锡台
托板
转台
01NST-0082-Sa
QD185-08 3. 各部分的名称和功能
旋转式高级浸渍助焊剂单元使用说明书 23

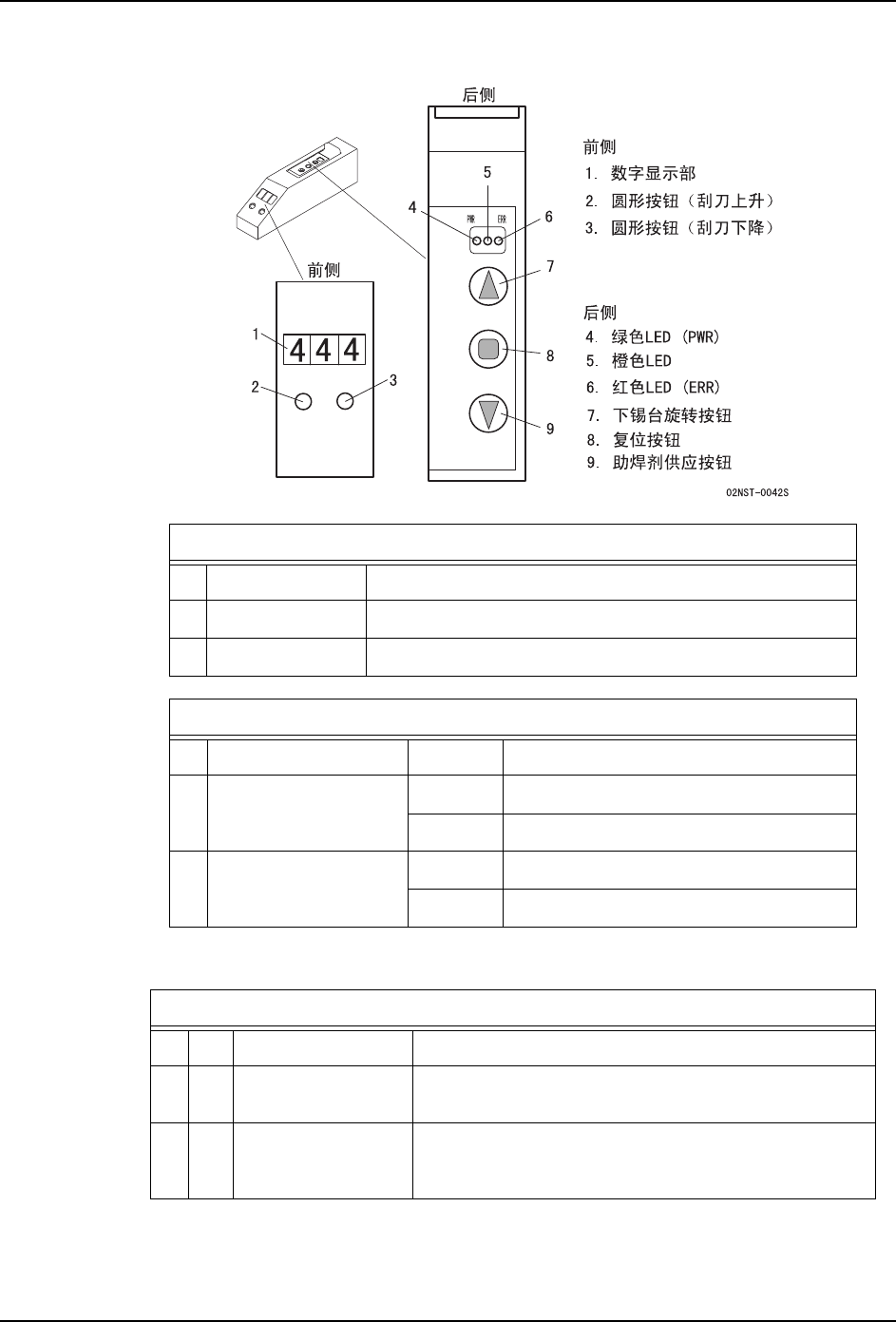

3.1.2 操作面板
备注 )自动前准备动作就是按照设定时间将助焊剂供给下锡台，然后下锡台转动 1 次的动作。
备注 )自动运转中，无视开关操作。
前侧 操作面板
1 数字显示部 以 μm 单位显示现状的刮刀高度。
2 圆形按钮(左) 上升刮刀(5μm单位)。
3 圆形按钮(右) 下降刮刀(5μm单位)。
后侧 LED 显示部
4 绿色 LED (PWR) 亮灯 电源接通
5 橙色 LED 亮灯 滑动平台后退端
闪烁 自动前准备动作中
6 红色 LED (ERR) 亮灯 动作不良
闪烁 注胶筒内助焊剂用完
后侧 操作面板
7 ▲ 下锡台旋转按钮 1 个周期动作 （下锡台转动 1 圈）
8 ■ 复位按钮 · 复位功能 （解除错误）
· 按住 2 秒以上进行自动前准备动作。
9 ▼ 助焊剂供应按钮 按下 1 次，按照设定时间的长短送液 1 次。
持续按住时，反复进行送液动作。
（最长 30 秒）。
3. 各部分的名称和功能 QD185-08
24 旋转式高级浸渍助焊剂单元使用说明书

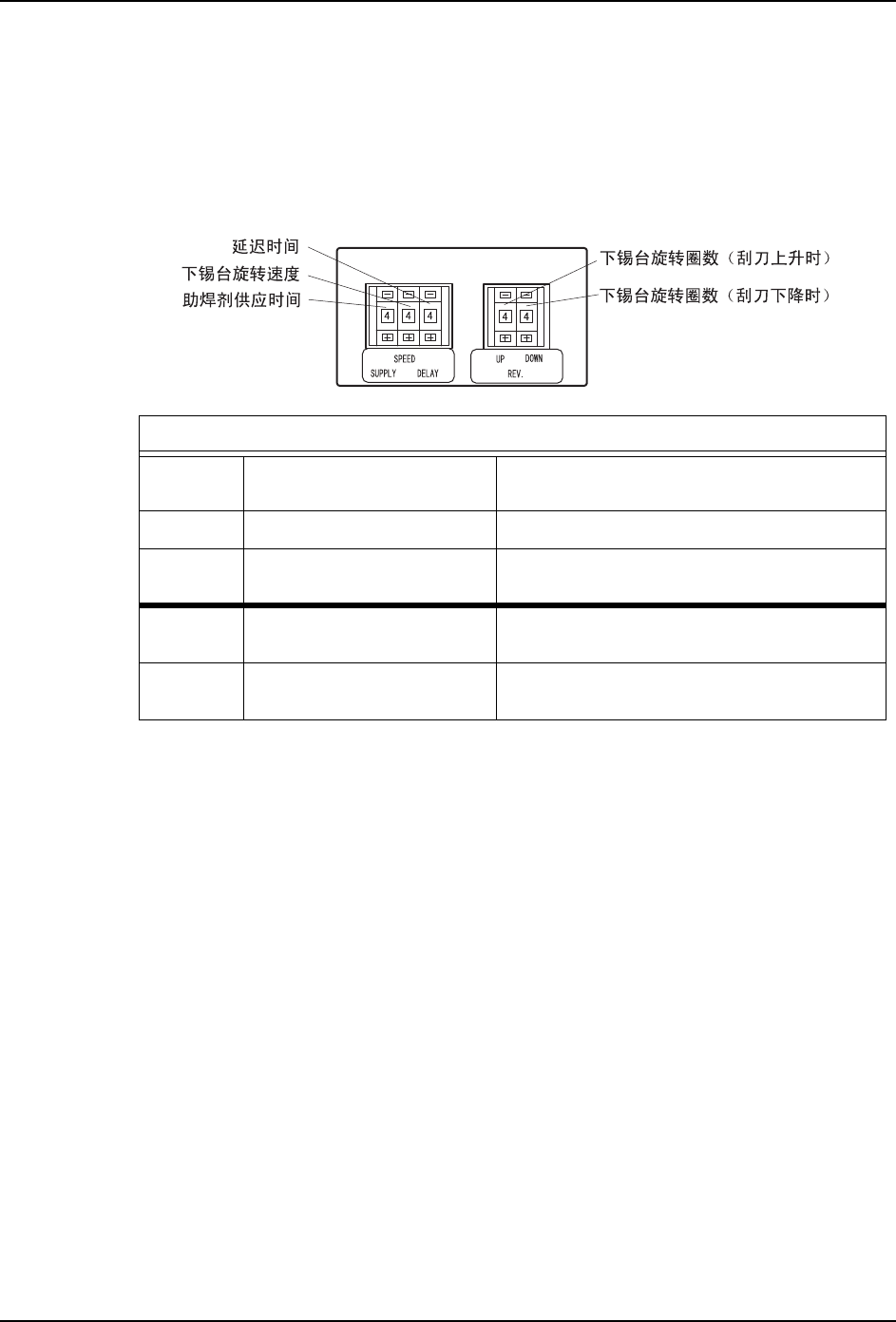

3.1.3 拨号式开关
拨号式开关分为左侧和右侧。
左侧的拨号式开关，设定助焊剂供应时间，下锡台旋转速度及延迟时间。
右侧的拨号式开关，设定下锡台旋转圈数。
请对应使用的助焊剂，变更拨号式开关的设定。
拔号式开关
SUPPLY 助焊剂供应时间 设定按下操作面板的 [ ▼ ] 按钮 1 次
后的助焊剂供应时间。
SPEED 下锡台旋转速度 设定下锡台的旋转速度 （rpm）。
DELAY 延迟时间 设定从发出旋转指示信号到下锡台实际开始
旋转的延迟时间。
UP 下锡台旋转圈数
( 刮刀上升时 )
设定将助焊剂从薄膜变更到厚膜时 （刮刀上
升时）的下锡台旋转圈数。
DOWN 下锡台旋转圈数
( 刮刀下降时 )
设定将助焊剂从厚膜变更到薄膜时 （刮刀下
降时）的下锡台旋转圈数。
02NST-0037S
