QD185-08 2. 安装 旋转式高级浸渍助焊剂单元使用说明书 5 2.1.3 M3-2c 模组 1. 请关闭机器的主开关。 2. 关闭机器的空气接入口的空气阀 ，停止外部空气供应。 3. 从空气接入口处拔下外部空气供应 管。 4. 暂时打开空气阀，放出机器内残留 的空气。 5. 关闭空气阀。 6. 拆下料站托架下方的薄板和盖罩 。 7. 按照以下的要领，安装浸渍助焊剂 单元的附属部件。 a. 拔下空气管上的塞子。 b. 通过附属的 …
2. 安装 QD185-08
4 旋转式高级浸渍助焊剂单元使用说明书
c. 通过附属的 φ4 空气管，将管接头、ON/OFF 空气阀和浸渍助焊剂单元连接在一起。
8. 将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到空气接入口上。
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 5
2.1.3 M3-2c 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的薄板和盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 拔下空气管上的塞子。
b. 通过附属的 φ4 空气管和空气阀，将机器和浸渍助焊剂单元连接在一起。
01NST-2526
01NST-2527
1676
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
ぎ⇨䯔
2. 安装 QD185-08
6 旋转式高级浸渍助焊剂单元使用说明书

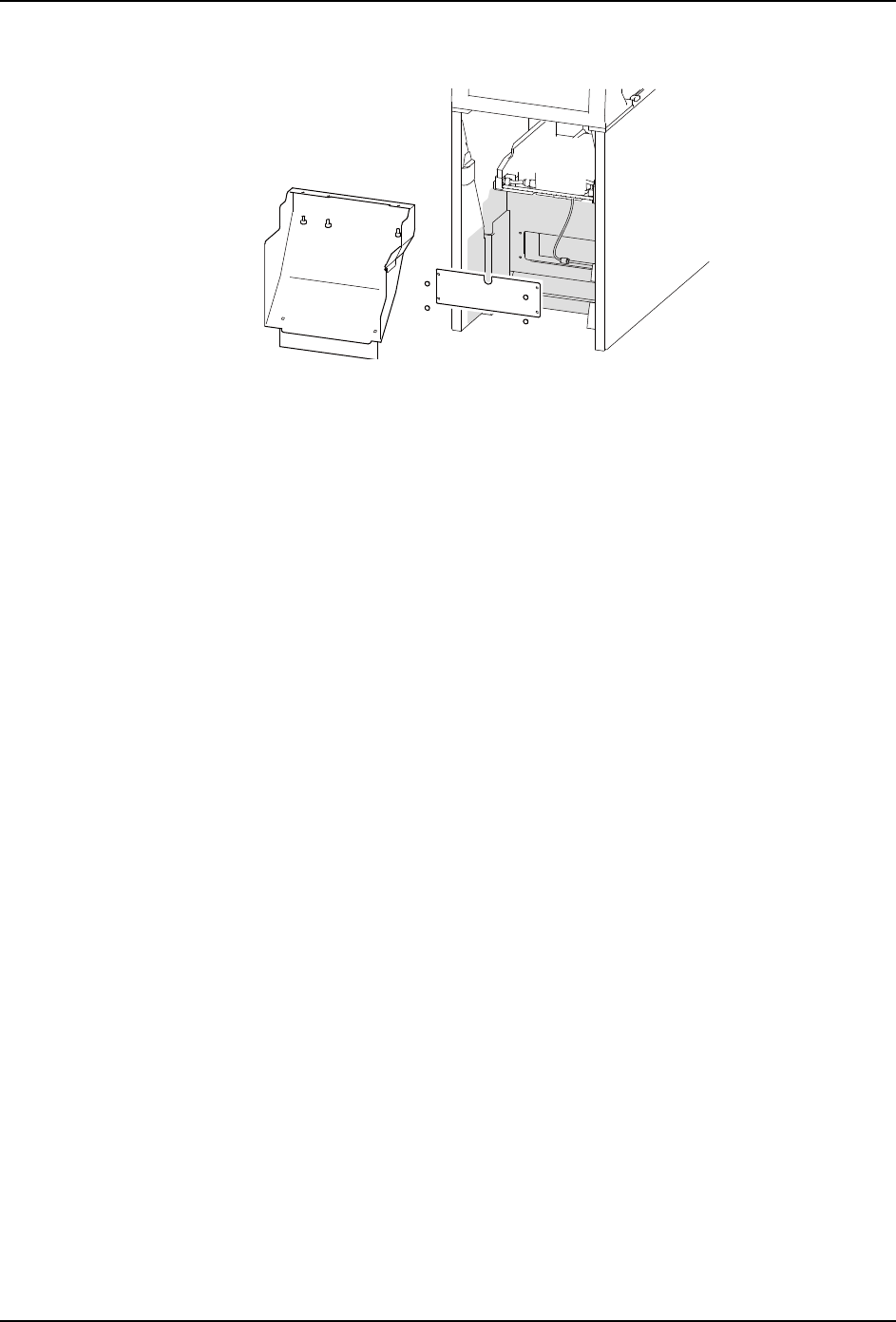

8. 安装带缺口的盖罩 （选购件）和薄板。
9. 将拔下的外部空气供应管连接到空气接入口上。
2.1.4 M6 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 从空气歧管上拔下现有的 φ6 空气管。
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
c. 通过附属的 φ4 空气管，将管接头、ON/OFF 空气阀和浸渍助焊剂单元连接在一起。
01NST-2529
