9. 偏移量的补正方法如下。
a. 如果空隙大于 0.07mm，则请用公式进行计算并将计算结果反映到数字屏幕上 （公
式：0.5- （空隙宽度 -0.07）＝答案）。以 0.09mm 的空隙为例：因为 0.5-(0.09-
0.07)=0.48mm，所以请按 “ 刮刀上升 ” 开关直到屏幕上的数字显示为 " ４８０ "
为止 。
b. 请重复4～8的步骤并确认空隙是否是0.07mm。如果空隙没有到达 0.07mm，则请重
复4～9的步骤。
c. 如果空隙小于 0.07mm，则请同样用公式进行计算并将计算结果反映到数字屏幕上
（公式：0.5+ （空隙宽度 -0.07）＝答案）。然后请用同样的方法进行调节。
QD185-08 7. 预防保养
旋转式高级浸渍助焊剂单元使用说明书 61
7. 预防保养
7.1 清扫
7.1.1 刮刀、下锡台和托板的清洗

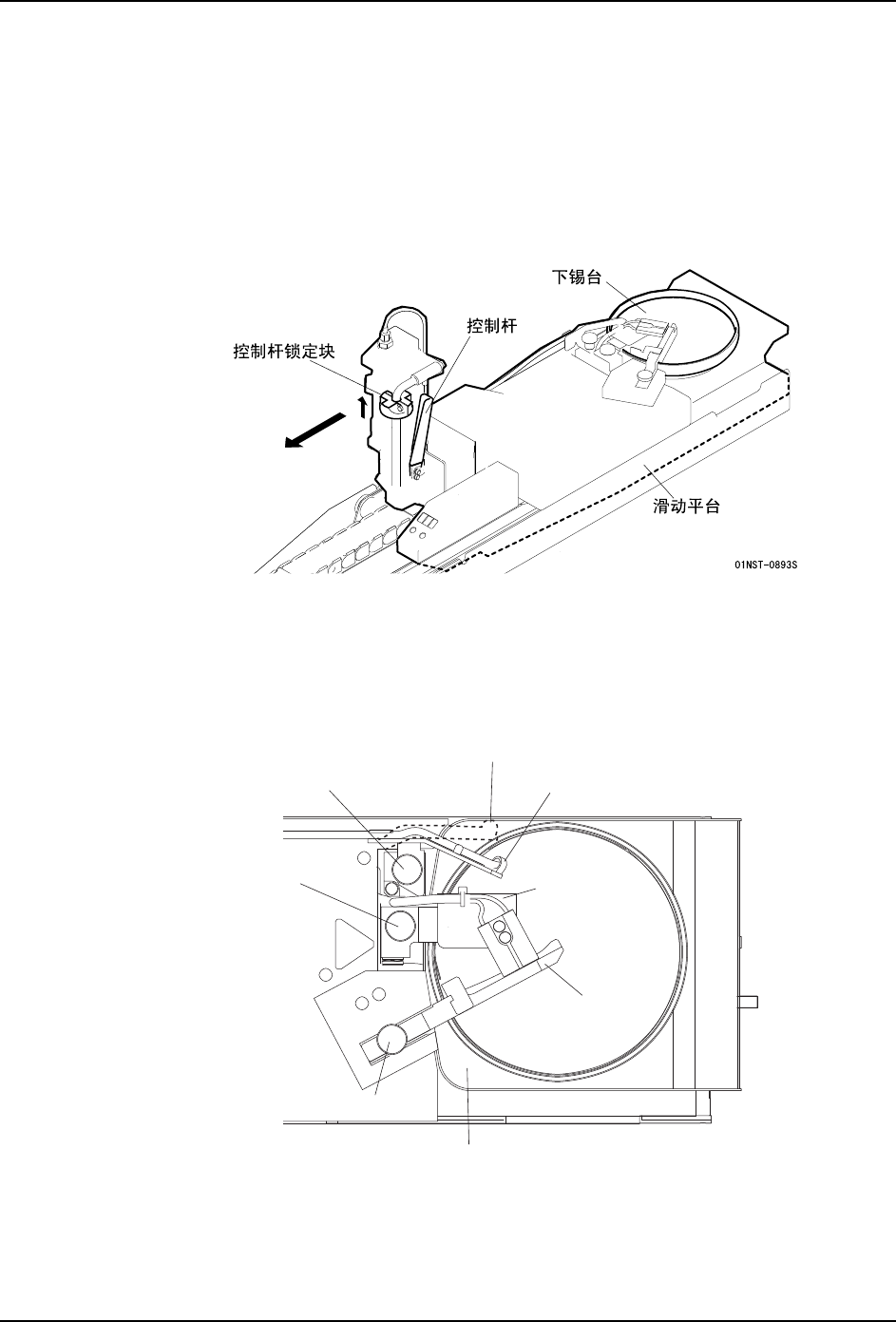

1. 按下机器的 [CYCLE] 或 [STOP] 按钮，机器停止动作。
2. 提起控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
3. 拧松传杆器臂锁定旋钮，弹起传感器臂。
4. 拧松锁定旋钮，从刮刀架上拆下刮刀。
5. 拧松送液管支架锁定旋钮，将送液管支架从生产位置移动到维修保养位置并进行固定。
备注 )将送液管支架固定在维修保养位置时，请确认吐出口在托板上。
传感器臂
锁定旋钮
送液管支架
锁定旋钮
锁定旋钮
刮刀
传感器臂
送液管支架（生产位置）
送液管支架（维修保养位置）
01NST-0896-Sa
托板
7. 预防保养 QD185-08
62 旋转式高级浸渍助焊剂单元使用说明书
6. 抬起下锡台，从转动台上拆下。接着，也抬起托板并拆下。
7. 请使用超声波洗净机，洗净刮刀、下锡台、托板。
下锡台
托板
