QD185-08 8. 参考
旋转式高级浸渍助焊剂单元使用说明书 75

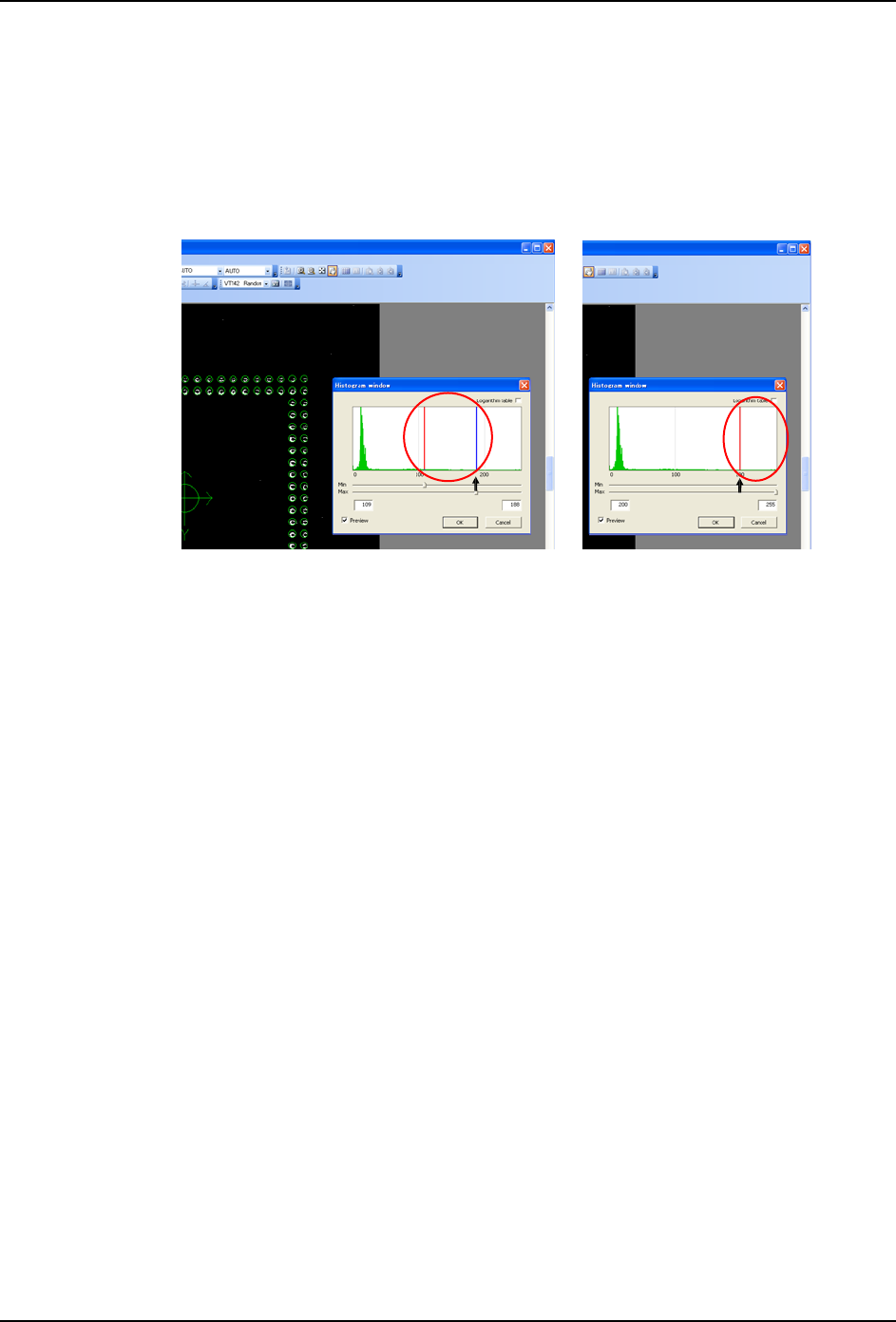

8.1.2 要点
柱形图显示的亮度范围
根据焊锡的种类，在下锡的前后，锡球部分的亮度差有可能不明显。如果下锡前影像的锡球
部分的最低灰度值 （A）小于下锡后影像的最高灰度值 （B）时，有可能无法正常地进行检
查 （为了进行正确的检查，必须是 B ＜ A）。
快门速度
如果锡球部分发暗 （灰度值为 60 以下）时，请将快门速度从默认值 （45ms）调整到最高
值，使得灰度值变成 100 左右。通过将灰度值变成 100，能够使处理变得稳定。
8.1.3 注意事项
为了测试时不消耗元件
在浸渍动作前后的影像处理时，至少消耗 1 个元件。在下锡后如果影像处理被正常进行，元
件就被贴装到电路板上。
在下锡后的影像处理后，请迅速按下 CYCLE STOP 键。如果不按下 STOP 键，就会开始第 2 个
元件的贴装动作。
使用正确的外形数据
请使用能够执行影像处理的外形数据。在下锡前的影像处理中发生错误时，则不进行浸渍动
作。
Before solder transfer image
Brightness range
After solder transfer image
Brightness range
A
B
01NST-0955E
8. 参考 QD185-08
76 旋转式高级浸渍助焊剂单元使用说明书
8.2 刮刀高度手动补正功能
浸渍助焊剂单元的刮刀高度是根据外形数据 [Squeegee Height] 的设定值自动确定的。但是
由于在浸渍助焊剂单元侧存在补正值，所以可以控制刮刀高度。
要点
·补正值通过浸渍助焊剂单元的按钮操作进行，在单元内设定。即使电源 OFF 也能
被保持。
·能够对 6 个不同的刮刀高度 （基准值）进行补正值的设定。
·高度补正仅在刮刀的可动范围内有效。
·需要进行浸渍助焊剂单元软件的升级 （直接加载 (Direct load)）

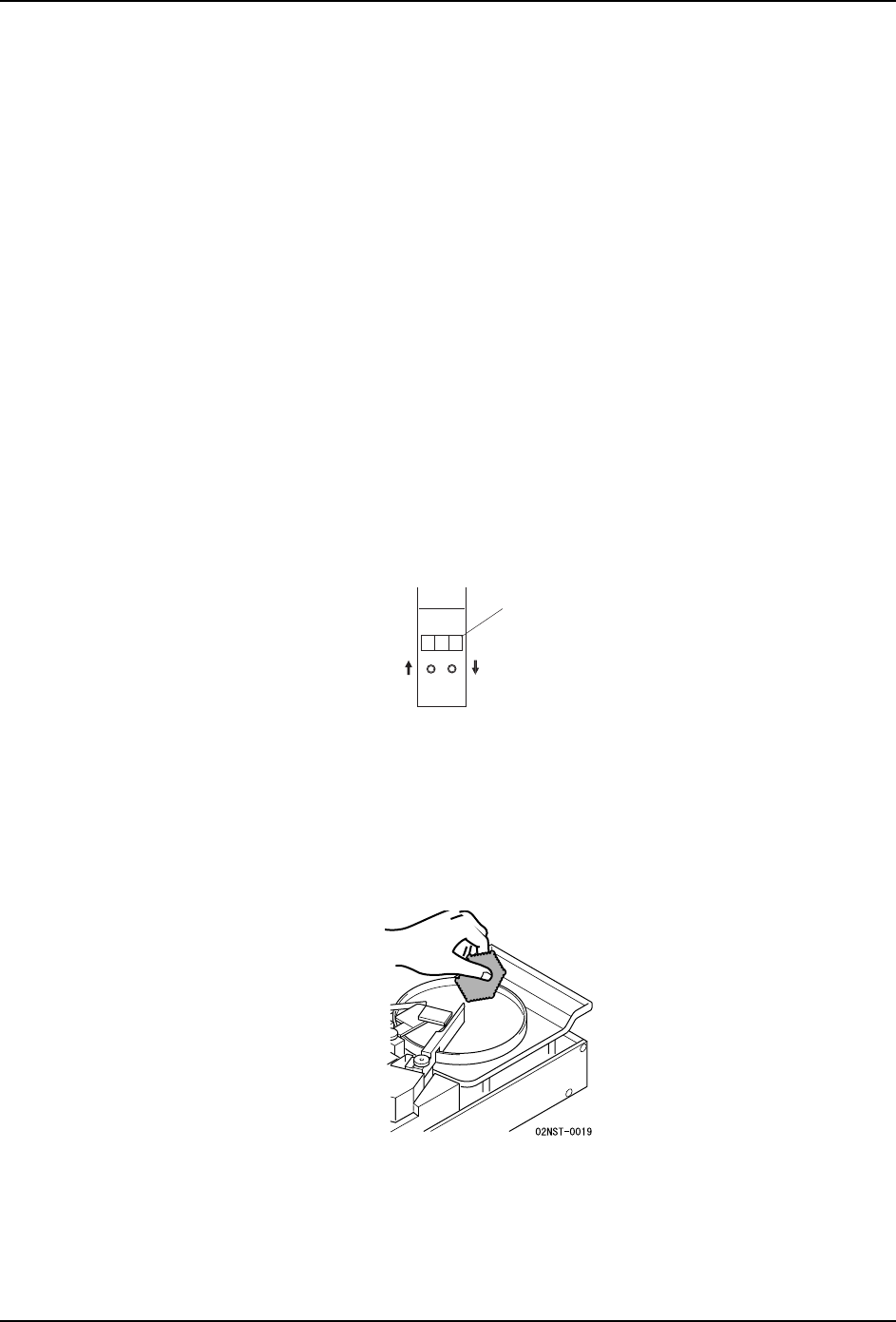

8.2.1 补正值的设定方法
1. 将浸渍助焊剂单元安装在料站托架上，接通电源。
2. 同时按下向上和向下按钮后，红色 LED 和橙色 LED 闪烁。
备注 )如果已经设定了补正值，则此时全部被清除。
3. 按下圆形按钮 （刮刀上升 · 下降），显示出基准值。
备注 )基准值就是在外形数据上设定的刮刀高度。下例中的设定为 300 mm。
4. 按下[■]按钮设定基准值后，仅橙色LED闪烁。
5. 按下向下按钮后，向下锡台供应助焊剂。
6. 按下向上按钮后，下锡台被旋转。
7. 测定被涂敷助焊剂的厚度。
1676
83
'2:1
෎ޚؐ
QD185-08 8. 参考
旋转式高级浸渍助焊剂单元使用说明书 77
8. 按下圆形按钮调整刮刀的高度，以便达到希望的助焊剂厚度。
备注 )超出基准值 ±20μm 时，不能设定补正值。
9. 反复进行步骤 5 以后的操作，直到达到希望的厚度。
10.按下 [■]按钮以确定基准值和补正值。此时红色LED和橙色LED闪烁。
备注 )对同一刮刀高度 （基准值）进行补正值设定时，最后的输入值有效。
11.继续对不同的基准值进行设定并加有补正值时，请重复步骤 3 以后的操作。
备注 )最多可以对 6 处刮刀高度 （基准值）加以补正。6 处的设定结束后，红色 LED 和橙色
LED 的闪烁加快。此时不能继续进行设定。
12.所有的基准值和补正值得设定结束后，切断浸渍助焊剂单元的电源。（提起控制杆锁定
块后传感器动作，可以切断电源。）
