3. 各部分的名称和功能 QD185-08 22 旋转式高级浸渍助焊剂单元使用说明书 3.1.1 下锡台 下锡台 托板 转台 01NST-0082-Sa
QD185-08 3. 各部分的名称和功能
旋转式高级浸渍助焊剂单元使用说明书 21
3. 各部分的名称和功能

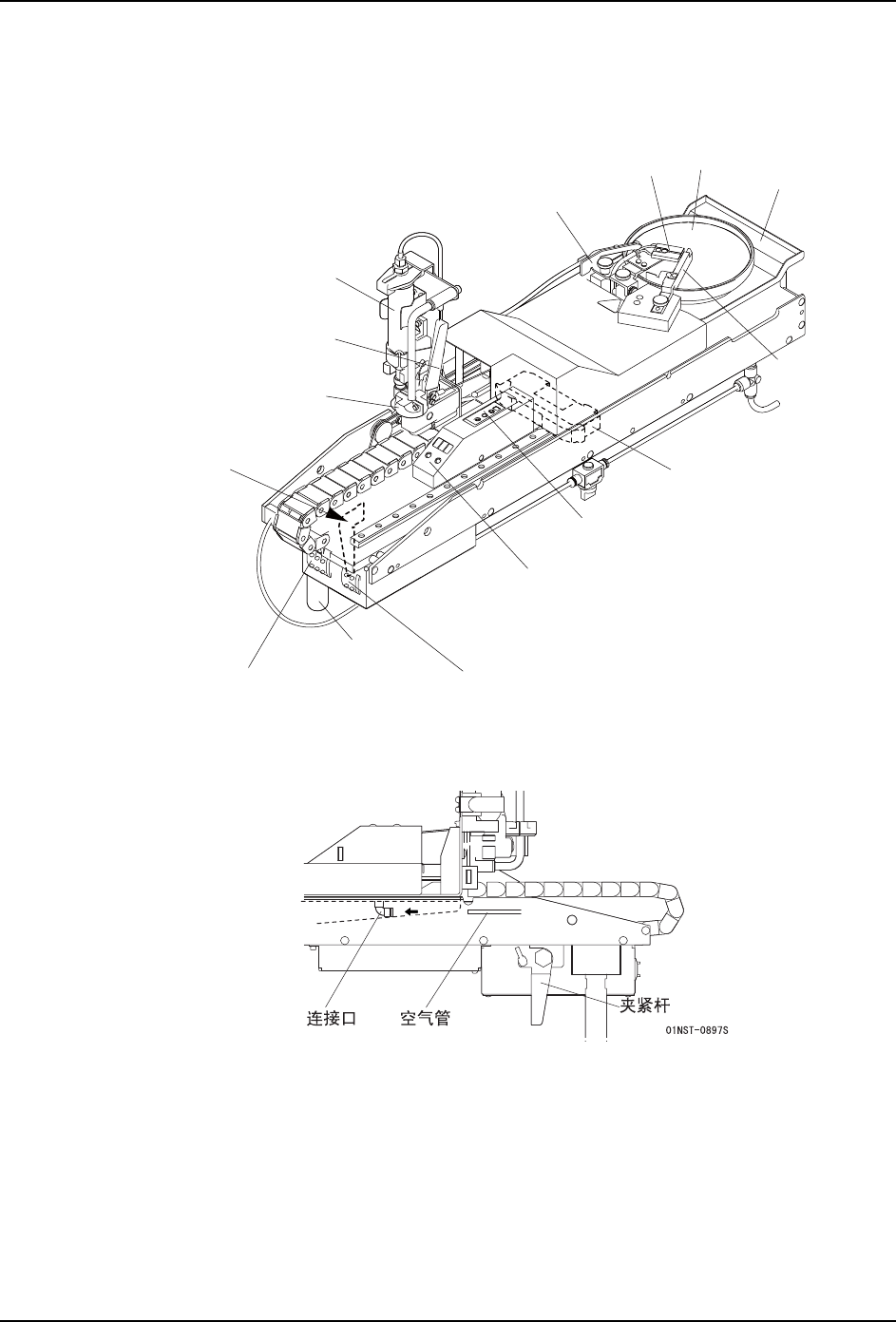

3.1 本体
备注 )在切断了电源的状态下，请不要用手转动马达。
编码器有可能失去原点位置。
⏨։㇗᭥ᷬ
Ֆಞ
с䭗ਦ
ᢎᶵ
ࡤ࠶
ᬃ֒䶘ᶵ
ם
⌞㜬ㆈ
㍝ᵼ
ᣀᢁ
ᤞ⸷ᔶީ
ᐜם
1676D
ᵼ䬷ᇐ
ᵼ
ᬃ֒䶘ᶵ
ࢃם
ᤞ⸷ᔶީ
ם
Ֆಞ᭴ཝಞ
3. 各部分的名称和功能 QD185-08
22 旋转式高级浸渍助焊剂单元使用说明书
3.1.1 下锡台
下锡台
托板
转台
01NST-0082-Sa
QD185-08 3. 各部分的名称和功能
旋转式高级浸渍助焊剂单元使用说明书 23
3.1.2 操作面板
备注 )自动前准备动作就是按照设定时间将助焊剂供给下锡台，然后下锡台转动 1 次的动作。
备注 )自动运转中，无视开关操作。
前侧 操作面板
1 数字显示部 以 μm 单位显示现状的刮刀高度。
2 圆形按钮(左) 上升刮刀(5μm单位)。
3 圆形按钮(右) 下降刮刀(5μm单位)。
后侧 LED 显示部
4 绿色 LED (PWR) 亮灯 电源接通
5 橙色 LED 亮灯 滑动平台后退端
闪烁 自动前准备动作中
6 红色 LED (ERR) 亮灯 动作不良
闪烁 注胶筒内助焊剂用完
后侧 操作面板
7 ▲ 下锡台旋转按钮 1 个周期动作 （下锡台转动 1 圈）
8 ■ 复位按钮 · 复位功能 （解除错误）
· 按住 2 秒以上进行自动前准备动作。
9 ▼ 助焊剂供应按钮 按下 1 次，按照设定时间的长短送液 1 次。
持续按住时，反复进行送液动作。
（最长 30 秒）。
