QD185-08 6. 生产 旋转式高级浸渍助焊剂单元使用说明书 47 6.3.2 手动方式供应助焊剂 1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器停止。 2. 从浸渍助焊剂单元上拆下注胶筒 ，然后将上部的盖子旋转 90 度后拆下。 3. 将助焊剂充填到注胶筒内。 4. 盖好盖子，然后安装到浸渍助焊剂 单元上。 5. 按下操作面板的 [ ▼ ] 按钮，从注胶筒向下锡台供应助焊剂。 快速按下时，按设定时间供应 1 次。…
6. 生产 QD185-08
46 旋转式高级浸渍助焊剂单元使用说明书
5. 按住[■]开关（2秒以上），变成生产前准备动作模式。
反复以设定时间传送助焊剂和下锡台旋转动作，直到余量检测传感器进行检测为止 （最
多20次）。
备注 )在生产前准备动作中，请不要开始生产。
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 47
6.3.2 手动方式供应助焊剂
1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器停止。
2. 从浸渍助焊剂单元上拆下注胶筒，然后将上部的盖子旋转 90 度后拆下。
3. 将助焊剂充填到注胶筒内。
4. 盖好盖子，然后安装到浸渍助焊剂单元上。
5. 按下操作面板的 [ ▼ ] 按钮，从注胶筒向下锡台供应助焊剂。
快速按下时，按设定时间供应 1 次。
按住时，连续供应 （最长 30 秒）。
6. 请按下操作面案的[▲]按钮。下锡台旋转1圈，多余的助焊剂被刮刀刮去。
PWR
ERR
6. 生产 QD185-08
48 旋转式高级浸渍助焊剂单元使用说明书

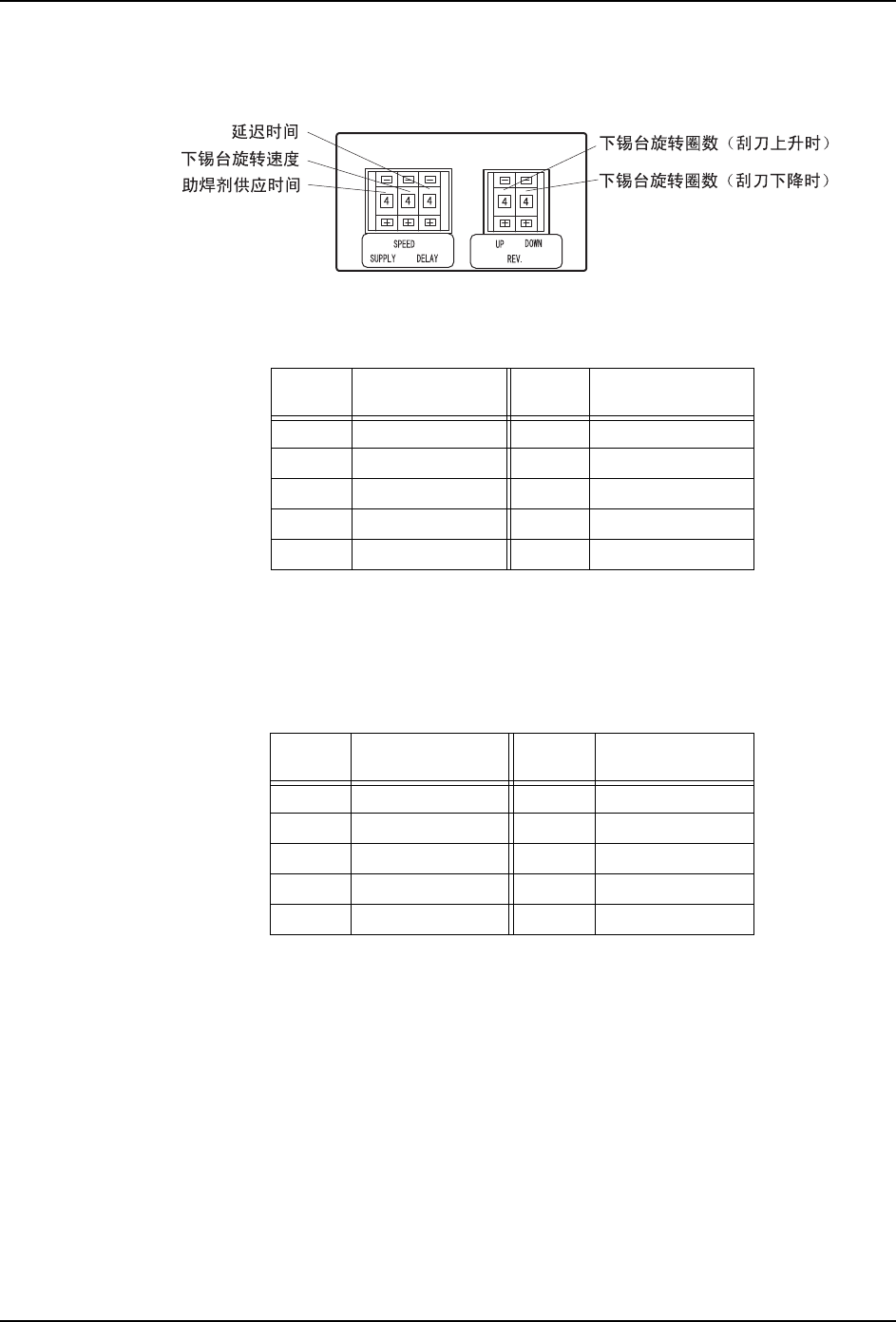

6.3.3 拨号式开关的设定
对照所使用的助焊剂，请变更拨号式开关的设定。
SUPPLY （涂敷时间）
设定操作面板的 [ ▼ ] 按钮按下 1 次时的助焊剂供应时间 （秒）。
SPEED （下锡台旋转速度）
设定下锡台的旋转速度 （rpm）。
根据助焊剂的液态化、使用温度、形成的膜厚，施加在下锡台马达上的负荷会发生变化。因
此，请根据使用条件调整下锡台旋转速度。旋转速度越小，转矩 （旋转力）越大。
注意 )在相同的生产 Job 中，如果将助焊剂从厚膜大幅度地变更到薄膜 （0.5mm 左右）时，
请降低下锡台的旋转速度。根据助焊剂的粘性，下锡台马达有可能失调，需要重新设
定。
02NST-0037S
设定值 涂敷时间
（秒）
设定值 涂敷时间
（秒）
1 0.1 6 0.6
2 0.2 7 0.7
3 0.3 8 0.8
4 0.4 9 0.9
5 0.5 0 1.0
设定值 下锡台旋转速度
（rpm）
设定值 下锡台旋转速度
（rpm）
1 10 6 35
2 15 7 40
3 20 8 45
4 25 9 60
5 30 0 80
