6.4 助焊剂膜厚的测定
设定刮刀高度，使得下锡台上的助焊剂变成希望的厚度。
刮刀高度在生产 Job 中的 Shape Data 的 [Squeegee Height] 项目中设定。
6.4.1 步骤
1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器停止。
2. 提起浸渍助焊剂单元的控制杆锁定块，然后握住控制杆，将滑块平台拉到最跟前。
备注 )如果滑动平台在中间位置，就不能操作浸渍助焊剂单元。
3. 确认注胶筒内的助焊剂是否充足。
4. 一边看着浸渍助焊剂单元的操作面板的数字显示部一边使用圆形按钮，变更刮刀的高
度。
a. 如果是初次变更刮刀高度，将刮刀高度的数值设定为所希望的助焊剂膜厚。
b. 如果是第 2 次以后，请考虑所希望的助焊剂膜厚与步骤 6. 中测得的助焊剂膜厚间的
数值差，然后变更刮刀高度。
5. 按下操作面板的 [ ▲ ] 开关，使下锡台转动 1 圈，形成助焊剂膜。
4
4
4
6. 生产 QD185-08
52 旋转式高级浸渍助焊剂单元使用说明书

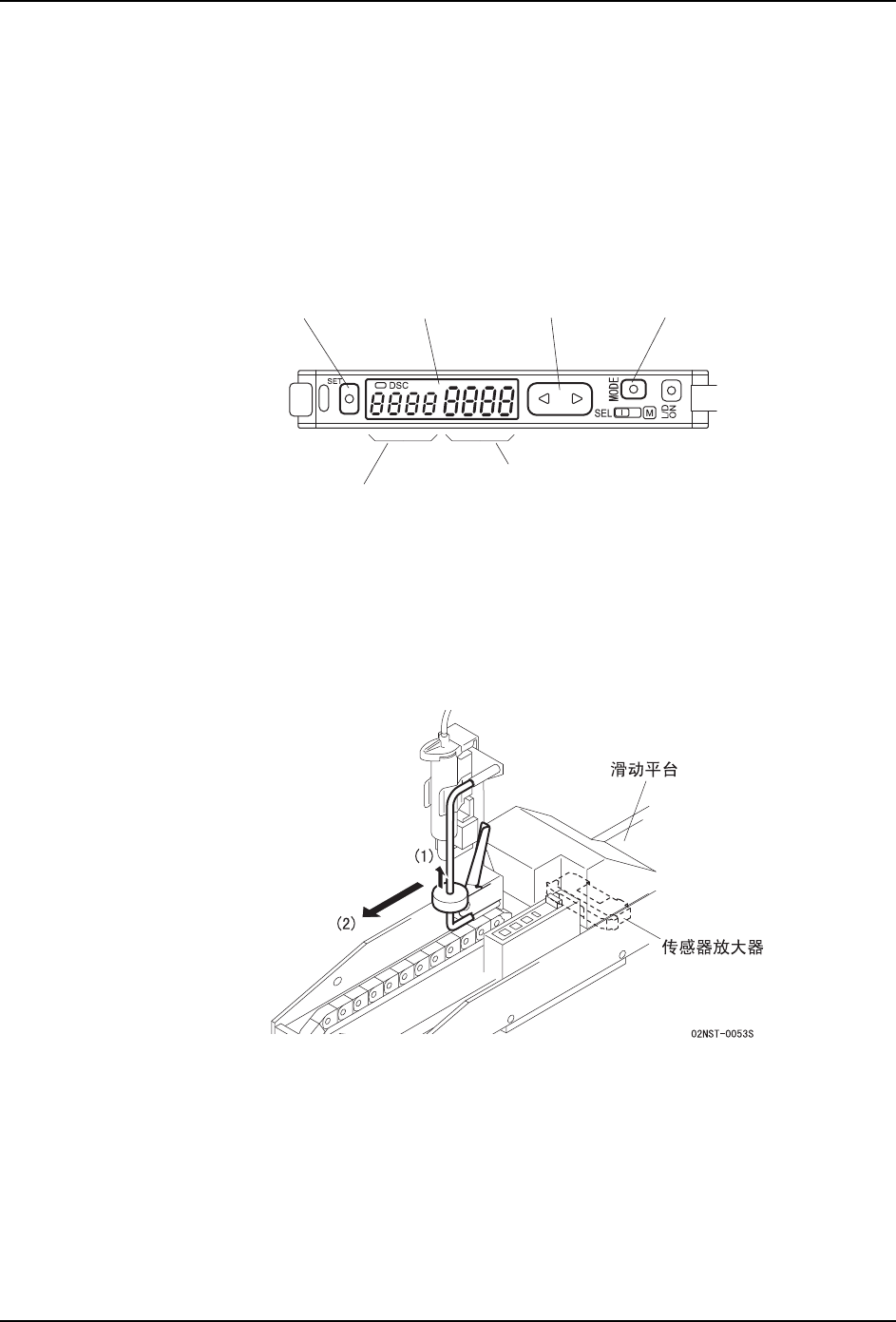

6.5 膜厚检测传感器放大器的设定
初次使用时或者变更了助焊剂种类后，请进行下锡台内助焊剂的膜厚检测传感器放大器的
设定。传感器放大器被安装在滑动平台的下侧。
·设定传感器放大器时，请将助焊剂放入与实际生产相同的容器内，在常温下放置
2 小时以上后使用。
·请将浸渍助焊剂单元搭载到机器的料站托架上或供料器置放台上。在滑动平台向
手前方向全部拉出的状态下进行作业。
6.5.1 设定方法
1. 将滑动平台向手前方向全部拉出。
备注 )滑动平台在中间位置时，不能进行单元开关等的操作。
2. 将充满了助焊剂的注胶筒安装到支架上 （参照 "6.3.1 使用生产前准备功能 "）。
1676
⦄ؐ㸼⼎㑶㡆
䯔ؐ㸼⼎㓓㡆
䆒ᅮؐ㸼⼎䚼
02'(ᣝ䪂
ㆁᔶᣝ䪂
6(7ᣝ䪂
