QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 49
DELAY （延迟时间）
设定从发出旋转指示信号到下锡台开始实际旋转的延迟时间。
备注 )旋转指示信号在 [ 周期时间优先模式 ] 和 [ 膜厚优先模式 ] 中指示时间是不同的。
UP （刮刀上升时的下锡台旋转圈数）
设定将助焊剂从薄膜变更到厚膜时 （刮刀上升时）的下锡台旋转圈数。
备注 )设定 0 时，被视作为 1。
注意 )在相同的生产 Job 中，如果将助焊剂从薄膜大幅度地变更到厚膜 （0.5mm 左右）时，
请将下锡台的旋转圈数设定为 2 圈以上。否则，膜厚有可能不均匀。
DOWN （刮刀下降时的下锡台旋转圈数）
设定将助焊剂从厚膜变更到薄膜时 （刮刀下降时）的下锡台旋转圈数。
备注 )设定 0 时，被视作为 1。
设定值 延迟时间
（秒）
设定值 延迟时间
（秒）
1 0.5 9 4.5
2 1.0 A 5.0
3 1.5 B 5.5
4 2.0 C 6.0
5 2.5 D 6.5
6 3.0 E 7.0
7 3.5 F 7.5
8 4.0 0 5.0
6. 生产 QD185-08
50 旋转式高级浸渍助焊剂单元使用说明书
6.4 助焊剂膜厚的测定
设定刮刀高度，使得下锡台上的助焊剂变成希望的厚度。
刮刀高度在生产 Job 中的 Shape Data 的 [Squeegee Height] 项目中设定。
6.4.1 步骤
1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器停止。

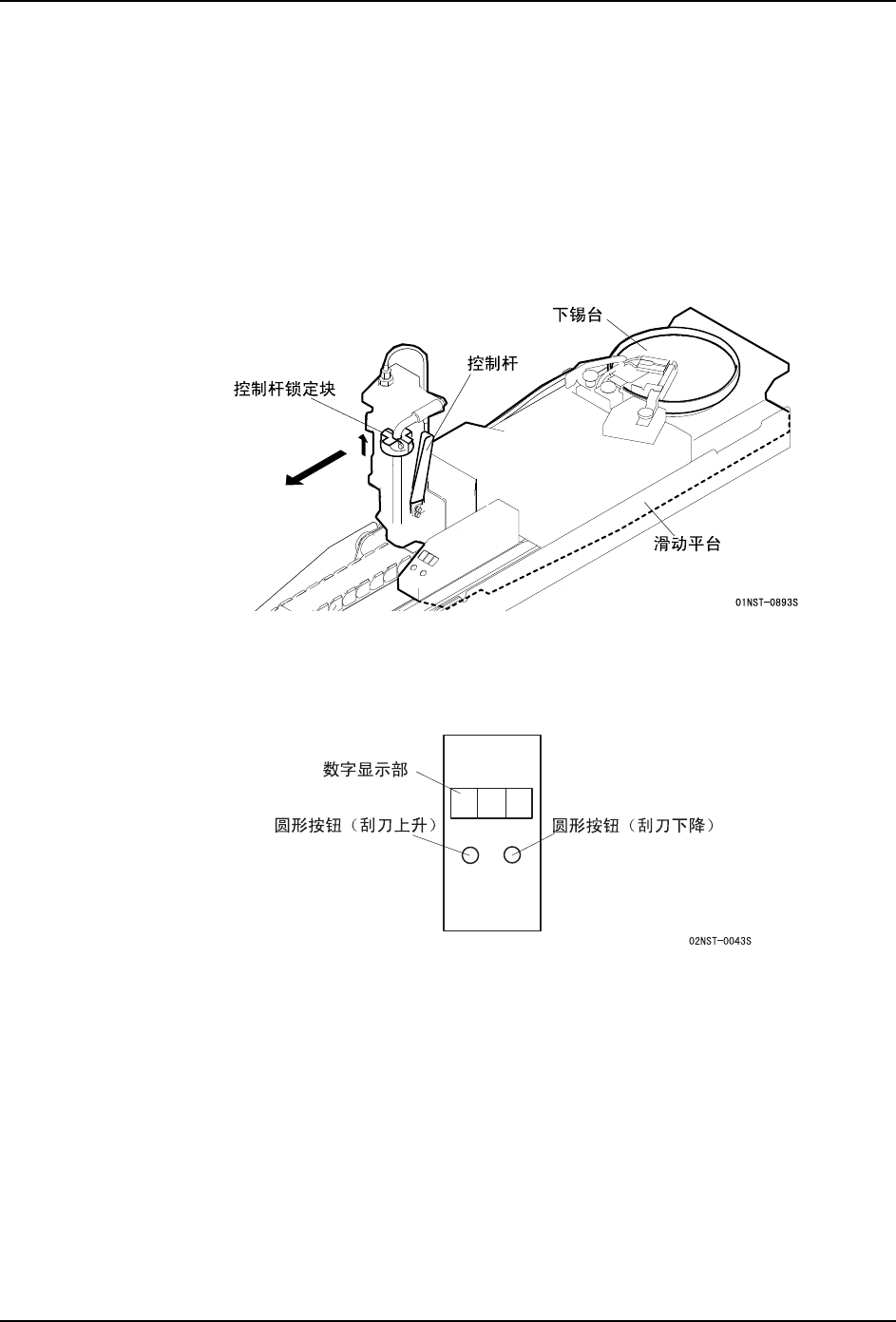

2. 提起浸渍助焊剂单元的控制杆锁定块，然后握住控制杆，将滑块平台拉到最跟前。
备注 )如果滑动平台在中间位置，就不能操作浸渍助焊剂单元。
3. 确认注胶筒内的助焊剂是否充足。

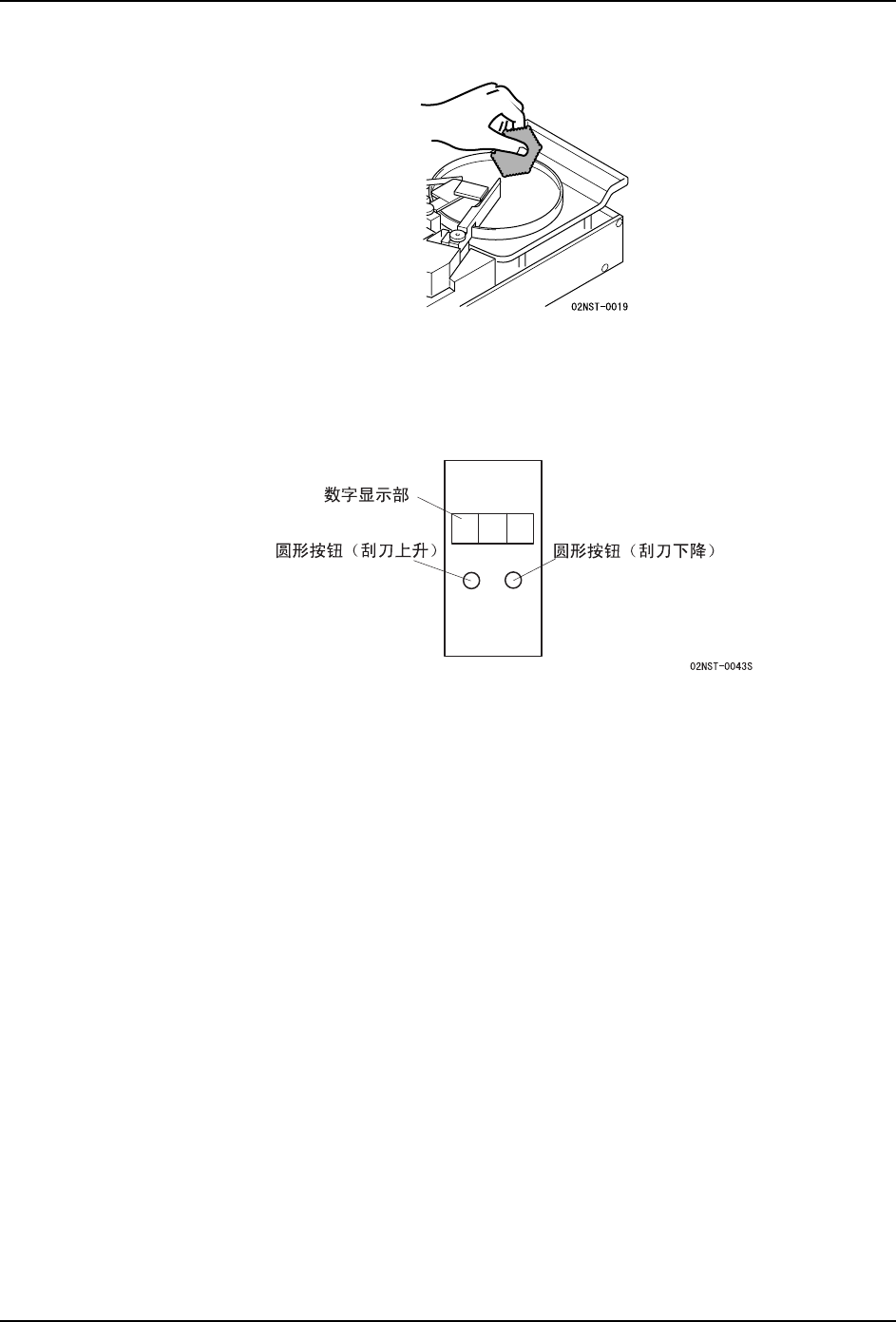

4. 一边看着浸渍助焊剂单元的操作面板的数字显示部一边使用圆形按钮，变更刮刀的高
度。
a. 如果是初次变更刮刀高度，将刮刀高度的数值设定为所希望的助焊剂膜厚。
b. 如果是第 2 次以后，请考虑所希望的助焊剂膜厚与步骤 6. 中测得的助焊剂膜厚间的
数值差，然后变更刮刀高度。
5. 按下操作面板的 [ ▲ ] 开关，使下锡台转动 1 圈，形成助焊剂膜。
