2. 安装 QD185-08 18 旋转式高级浸渍助焊剂单元使用说明书 8. 请确认空气管。请解开捆扎带。 9. 请从机器侧正面门的开口部取出空 气管。 备注 ) 空气管不容易通 过开口部时，请提前拆下管接头。 30NST -0063 30NST -0064 30NST -0065
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 17
2.1.9 AIMEX-2S
1. 请关闭机器的主开关。
2. 请拆下侧面 1 的盖罩。
3. 请关闭机器气体输入口处的阀门，停止外部供应气体。
4. 请拔掉气体输入口处的外部气体输气管。
5. 请暂时打开阀门，放出机器内残留的空气。
6. 请关闭阀门。
7. 请打开正面盖罩。

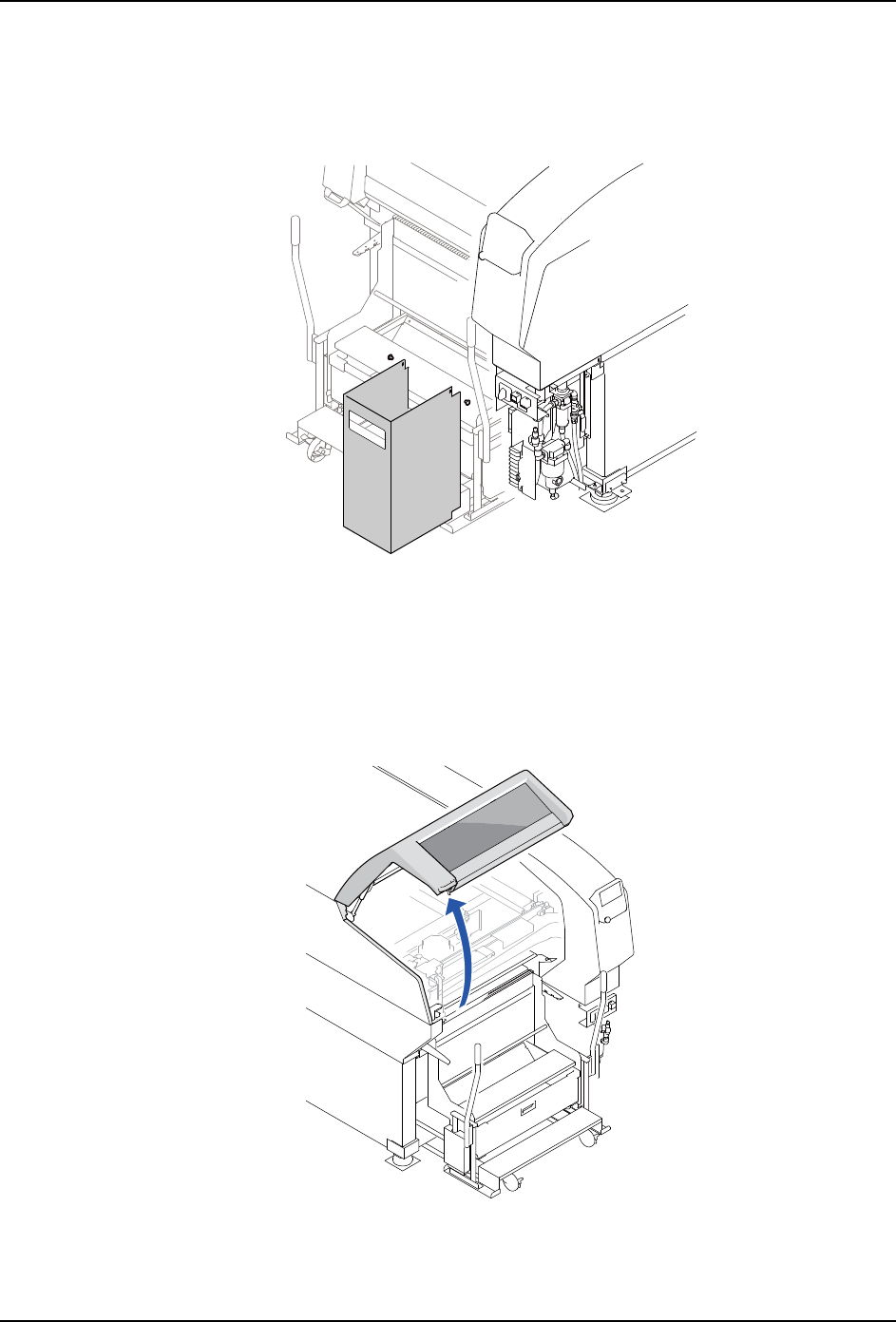

30NST-0061
30NST-0062
2. 安装 QD185-08
18 旋转式高级浸渍助焊剂单元使用说明书
8. 请确认空气管。请解开捆扎带。
9. 请从机器侧正面门的开口部取出空气管。
备注 ) 空气管不容易通过开口部时，请提前拆下管接头。

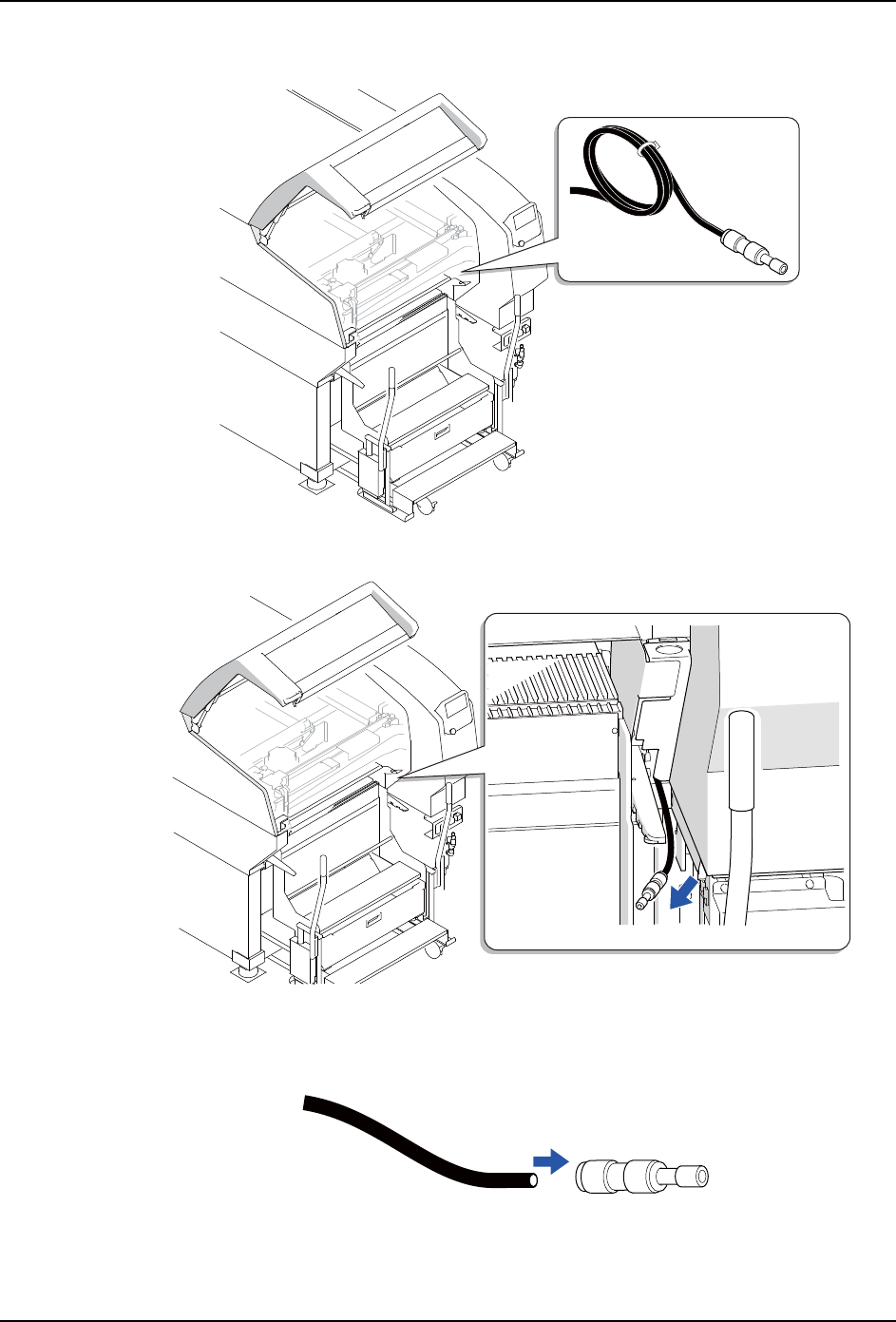

30NST-0063
30NST-0064
30NST-0065
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 19
10.靖按照以下要领安装浸渍助焊剂单元的附属部件。
a. 请从空气管拆下塞子。
b. 请连接附属的 φ6 空气管，再使用空气阀连接机器和浸渍助焊剂单元。把拆下的塞
子连接到空气歧管接头上。
11.请把拆除的外部气体输气管接到气体输入口上。
12.请把拆除的盖罩装回原来的位置。
以上结束空气管的配管。在料盘单元 -LTW 上搭载浸渍助焊剂单元时，也按同样的操作。

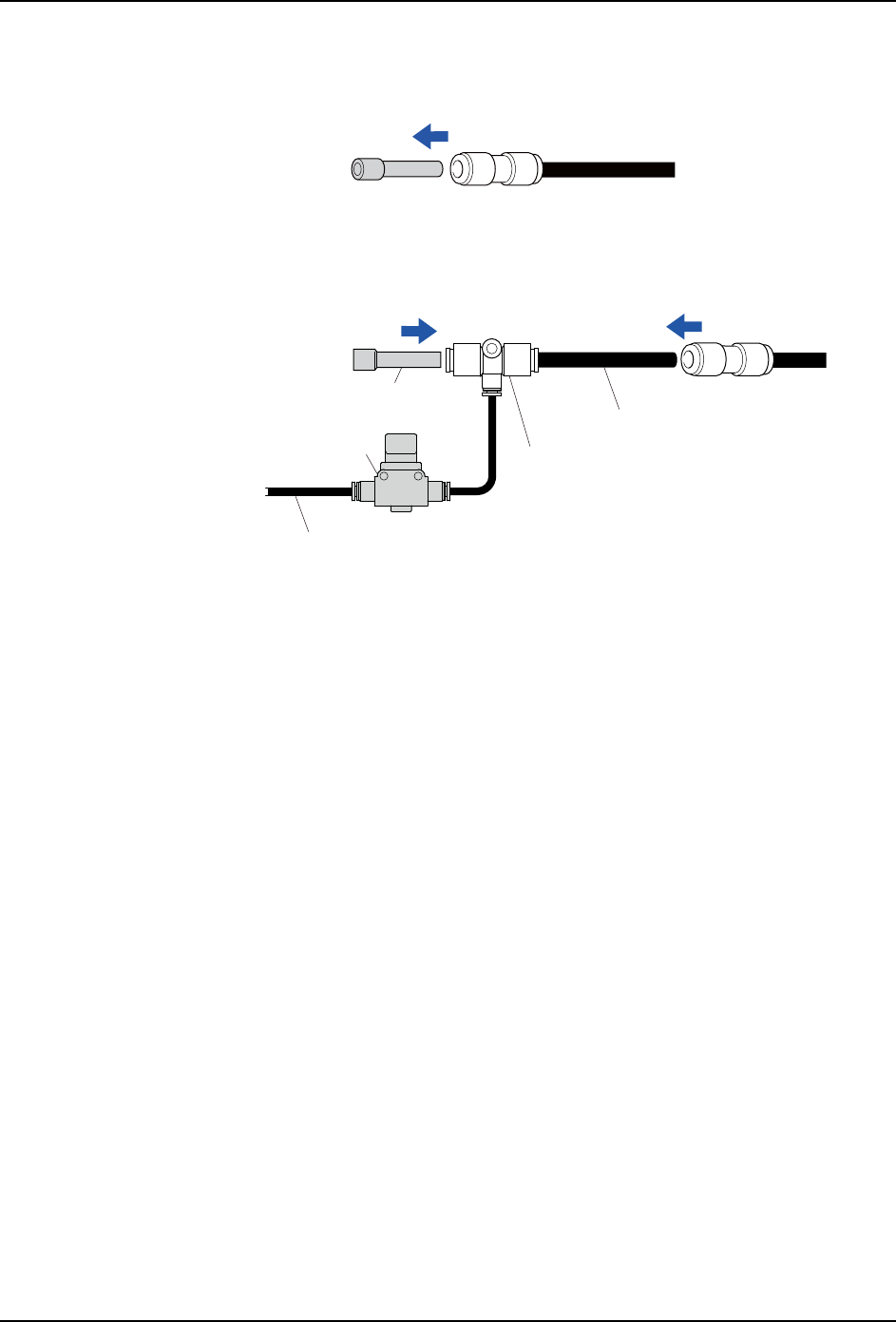

30NST-0066
30NST-0067S
附属φ6空气管
空气阀
塞子
空气管接头
附属φ4空气管
（连接到浸渍助焊剂单元上）
