6. 生产 QD185-08 46 旋转式高级浸渍助焊剂单元使用说明书 5 . 按 住[■]开 关（ 2秒 以 上 ） ， 变 成 生 产 前 准 备 动 作 模 式 。 反复以设定时间传送助焊剂和下锡 台旋转动作，直到余量检测传感器 进行检测为止 （最 多2 0次 ） 。 备注 )在生产前准备动作中，请不要开始生产。
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 45
6.3 助焊剂的供应
从注胶筒向下锡台供应助焊剂时，存在着以下 2 种方法。
6.3.1 使用生产前准备功能
1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器停止。
2. 从浸渍助焊剂单元上拆下注胶筒，然后将上部的盖子旋转 90 度后拆下。
3. 将助焊剂充填到注胶筒内。
4. 盖好盖子，然后安装到浸渍助焊剂单元上。
使用生产前准备功能 由于装置是以自动方式进行供应，因此，操作者只要进
行刚开始的操作。
是一种将浸渍助焊剂单元搭载在机器上进行供应的方
法。
但是，与手动方式相比较，比较耗时。
手动方式供应 是一种从机器上拆下浸渍助焊剂单元进行供应的方法。
操作者通过目视进行供应操作。
与使用 [ 生产前准备功能 ] 相比较，快捷。
请不要过度地供应助焊剂。
6. 生产 QD185-08
46 旋转式高级浸渍助焊剂单元使用说明书
5. 按住[■]开关（2秒以上），变成生产前准备动作模式。
反复以设定时间传送助焊剂和下锡台旋转动作，直到余量检测传感器进行检测为止 （最
多20次）。
备注 )在生产前准备动作中，请不要开始生产。
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 47

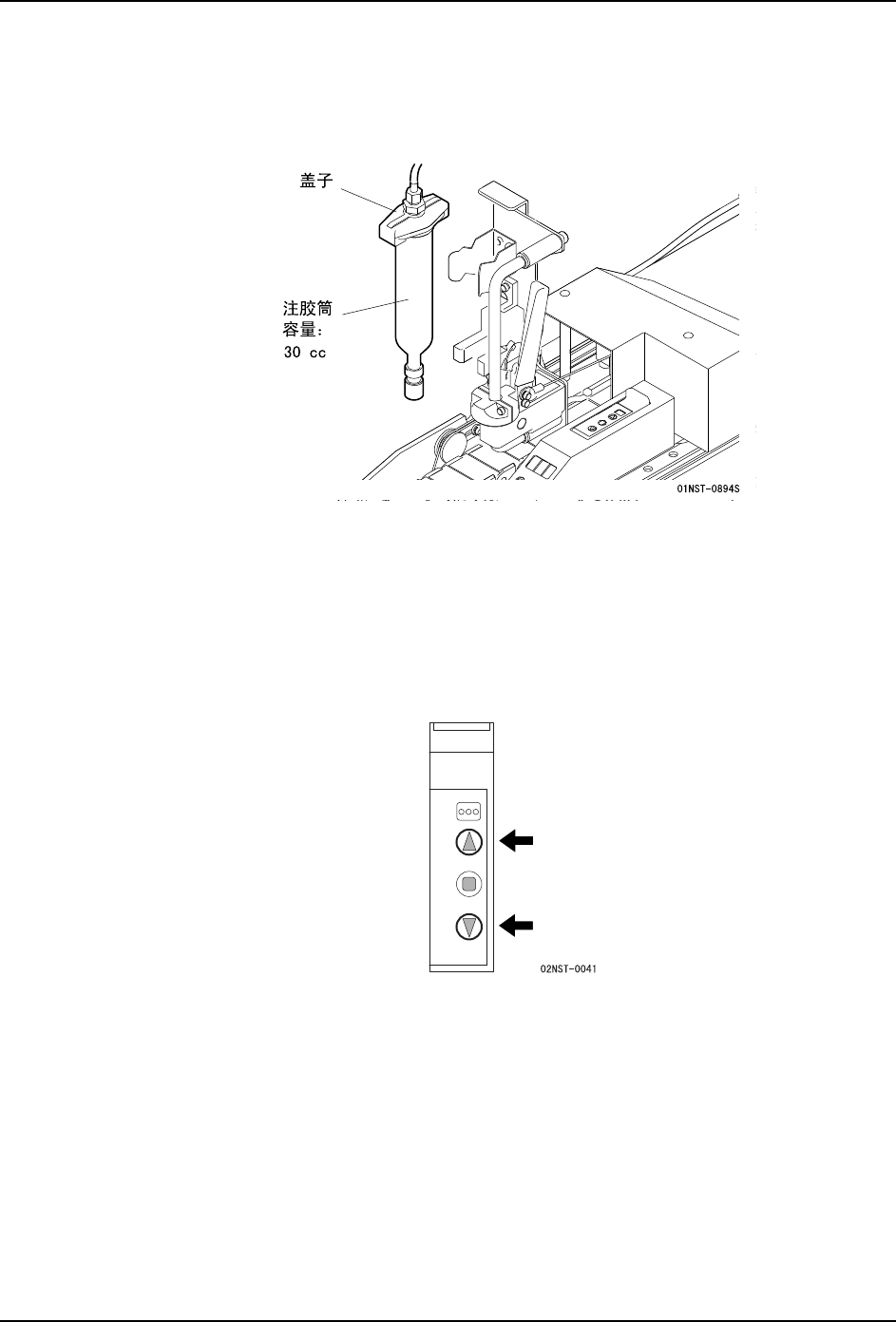

6.3.2 手动方式供应助焊剂
1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器停止。
2. 从浸渍助焊剂单元上拆下注胶筒，然后将上部的盖子旋转 90 度后拆下。
3. 将助焊剂充填到注胶筒内。
4. 盖好盖子，然后安装到浸渍助焊剂单元上。
5. 按下操作面板的 [ ▼ ] 按钮，从注胶筒向下锡台供应助焊剂。
快速按下时，按设定时间供应 1 次。
按住时，连续供应 （最长 30 秒）。
6. 请按下操作面案的[▲]按钮。下锡台旋转1圈，多余的助焊剂被刮刀刮去。
