QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 9
2.1.6 M6-2c 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的薄板和盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 拔下空气管上的塞子。
b. 通过附属的 φ4 空气管和空气阀，将机器和浸渍助焊剂单元连接在一起。
01NST-2530
01NST-2543
1676
䰘ሲǾぎ⇨ㅵ
˄䖲᥹ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
ぎ⇨䯔
2. 安装 QD185-08
10 旋转式高级浸渍助焊剂单元使用说明书
8. 安装带缺口的盖罩 （选购件）和薄板。
9. 将拔下的外部空气供应管连接到空气接入口上。
2.1.7 料盘单元 -LTC
1. 请将料盘单元 -LTC 侧的空气阀设置在 OFF 位置。
2. 从空气阀上拔下塞子，插入浸渍助焊剂单元附属的 φ6 空气管。

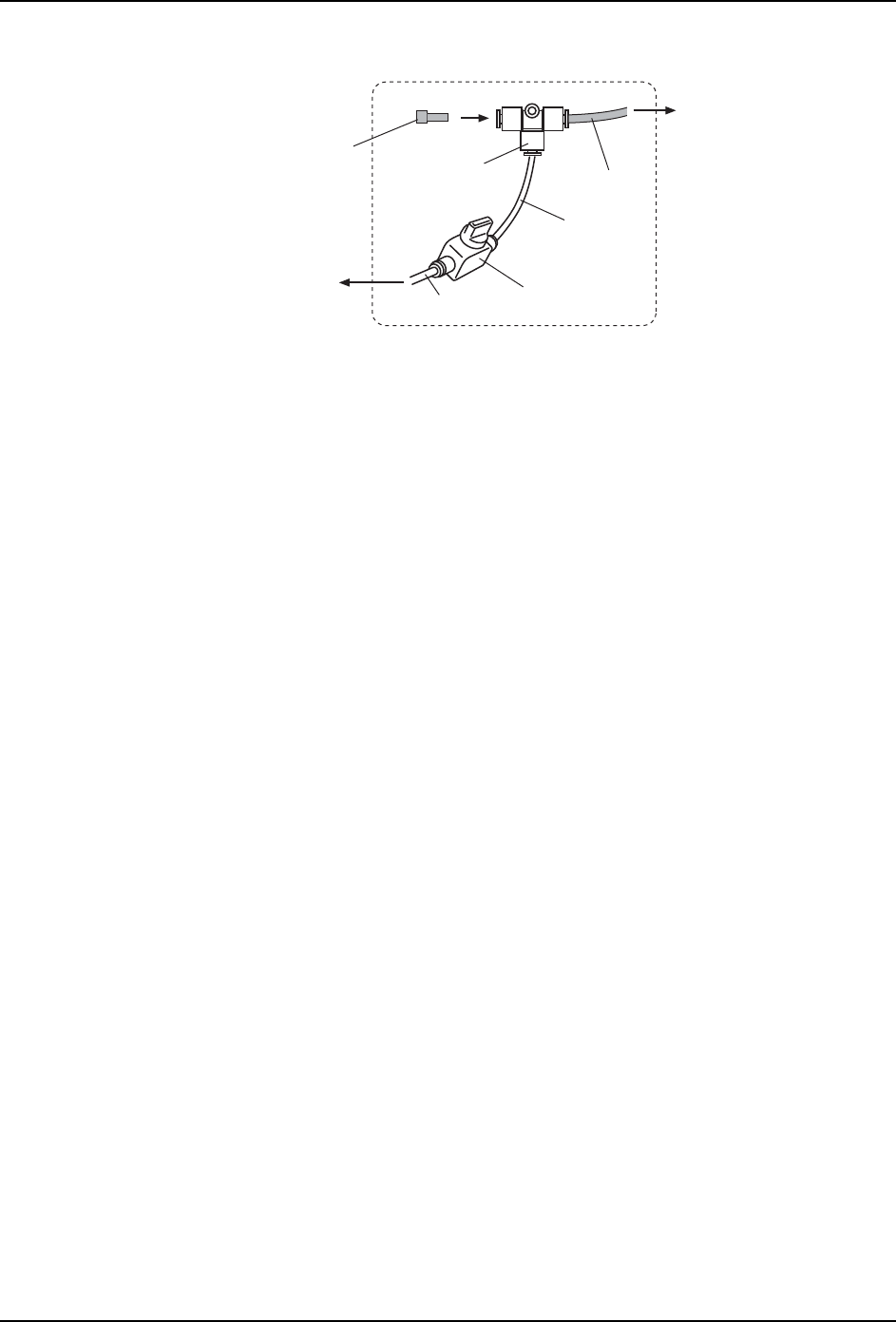

3. 安装浸渍助焊剂单元附属部件。
a. 将来自料盘单元 -LTC 的 Φ6 空气管插入管接头。
b. 将拔下的塞子插入管接头。
c. 将 Φ4 空气管连接到管接头，空气阀，浸渍助焊剂单元。
01NST-2545
1676
ᢨϟาᄤ
⍌⏡ࡽ⛞ࠖऩܗ
Ǿㅵᄤ
ぎ⇨䯔2))
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 11
4. 将料盘单元 -LTC 侧的空气阀和浸渍助焊剂单元侧的空气阀都设置到 ON 位置。
