2. 安装 QD185-08
14 旋转式高级浸渍助焊剂单元使用说明书

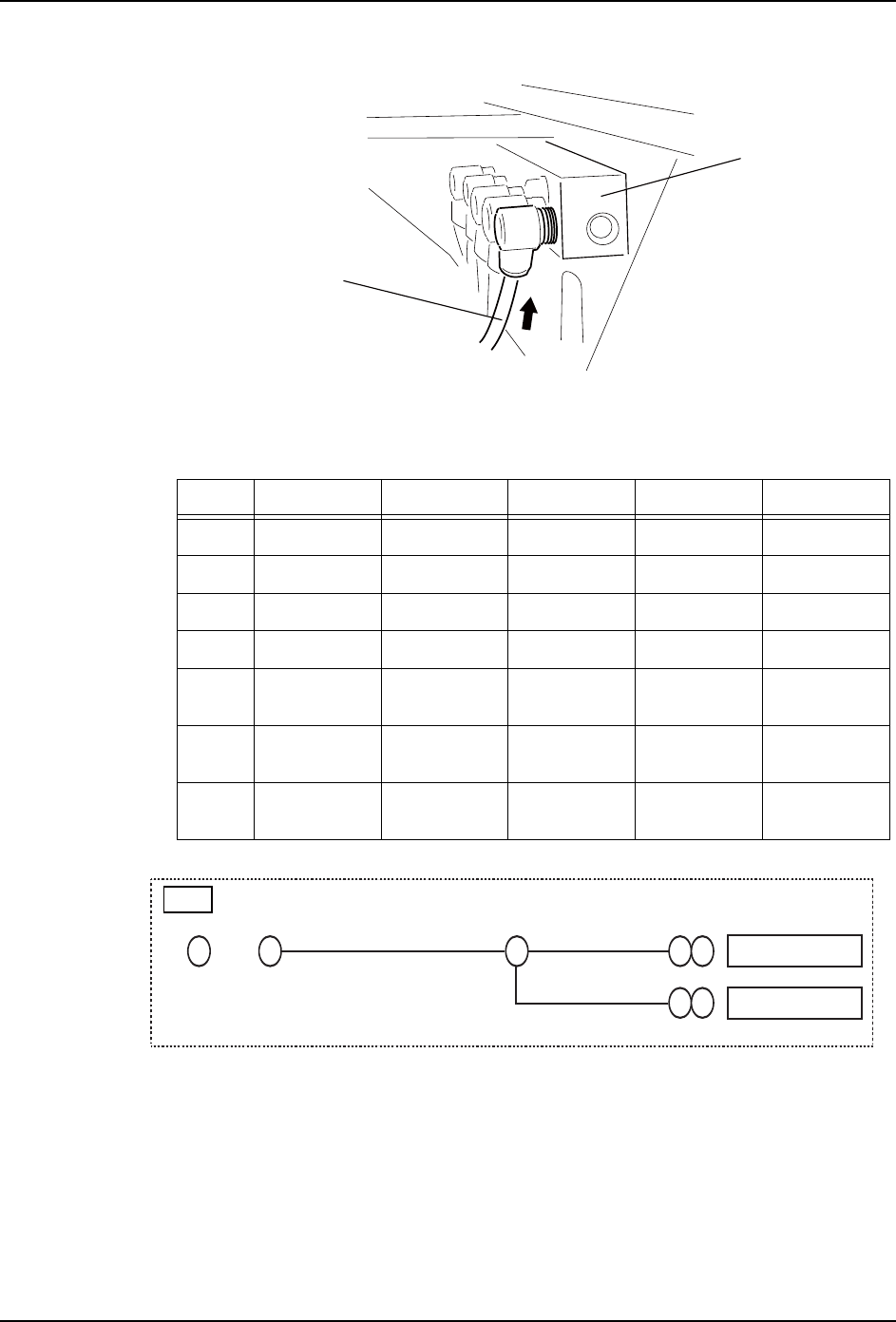

11.请在进气歧管的空位置上安装弯管接头 (Y3079A)。
12.如下图所示连接管接头、管道封堵器、输气管。
图纸号 品名 个数 规格 ・ 型号 厂家
46 Ｙ3079Ａ 弯管接头 1 KQ2L06-02S SMC
47 Ｙ3075Ａ 管接头 1 KQ2U06-00 SMC
48 Ｙ3067Ａ 管接头 2 KQH06-00 SMC
49 Ｈ3145Ｌ 管道封堵器 2 KQ2P-06 SMC
PZ51770 输气管 1 TU0604Ｂ
Ｌ ＝ 400
2MGMBA0273
00
输气管 1 TU0604Ｂ
Ｌ ＝ 2900
PZ10371 输气管 1 TU0604Ｂ
Ｌ ＝ 2200
INS-BSF-0066S
ȭ输送管
ᶍ组内的
进气歧管
Ф
INS-BSF-0065S
SIDE 1
21
46
47
48
49
48
49
ऩܗ P%V
ऩܗ P$V
L=400
Ф6
Ｌ＝2200
Ф6
Ф
Ｌ＝
2900
6
བᵰՓ⫼ऩܗᯊϡՓ⫼
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 15

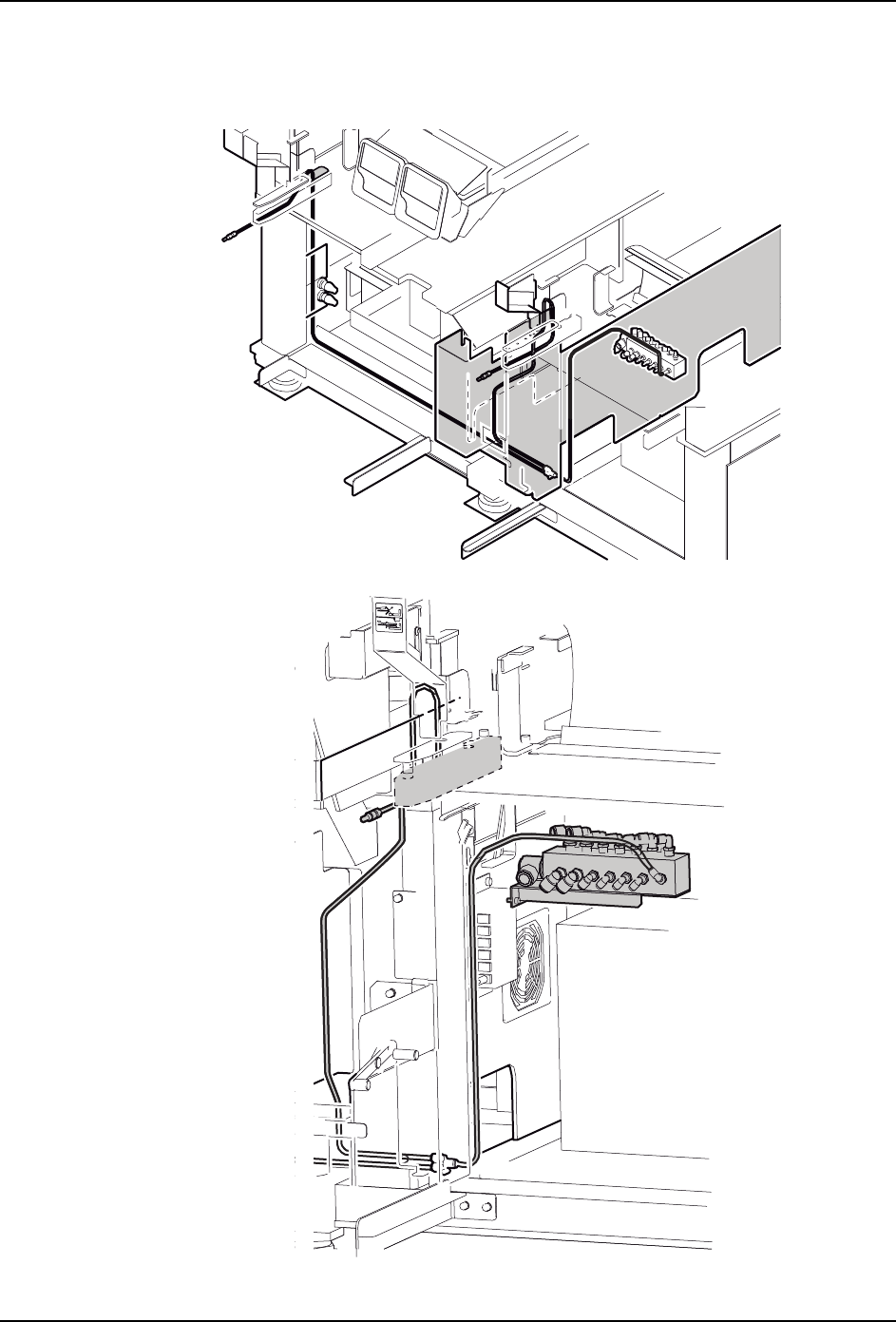

13.请按照下图布置输气管。请不要拆除装有主电源的盖板。把进气歧管的一根输气管穿过
模组 B 下面的孔 , 然后穿过机器里面的孔、沿着风扇外罩布置输气管 , 接着重新穿过机
器里面 , 最后从上面的孔拉到外面。请将另一根接通到模组 A。
