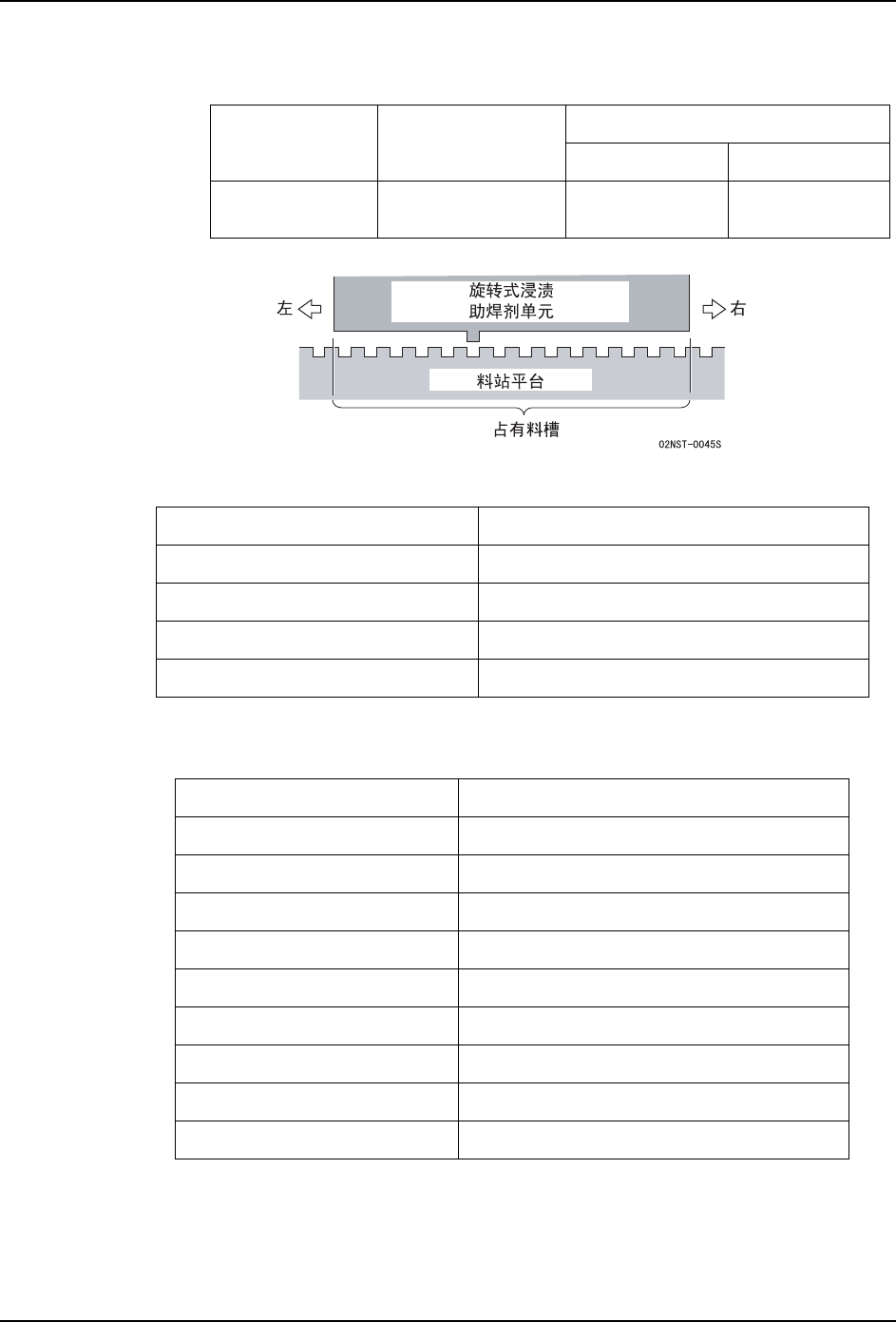

·在浸渍助焊剂单元的周围存在着不能设置供料器等的范围。请参照下图决定设置
料槽的 No. 号。
备注 )即使在确认
优化 Fuji Flexa 时出现错误，如果具备上图所示的安装空间，那么只要向装置传输
程序，也能使它工作。
占有料槽总数 设置的料槽左右的占有料槽数
左侧 右侧
旋转式浸渍助焊
剂单元
14 5 8
可以设置旋转式浸渍助焊剂单元的料槽编号
NXT/NXT-2 （c） M3/M3-2(c) 模组 6 ～ 12
NXT/NXT-2 （c） M6/M6-2(c) 模组 6 ～ 37
AIMEX 6 ～ 37
AIMEX-2S 6 ～ 57
装置种类 是否可以安装浸渍助焊剂单元
料站托架 ○
料盘单元 M○
料盘单元 M×2 ×
料盘单元 LT ×
料盘供料器 M○
料盘供料器 M×2 ○
料盘供料器 ML ×
料盘供料器 L○
料盘供料器 L×2 ×
QD185-08 5. 编程
旋转式高级浸渍助焊剂单元使用说明书 35
5.1.3 Package-on-Package 贴装的设定
Package-on-Package 贴装是利用加压力控制功能，在已经贴装的元件上重叠贴装元件的功
能。除了通常的选项设定，还需要进行 Coodinate 数据和 Shape 数据的设定。
对应工作头：H01 工作头
Coodinate 数据

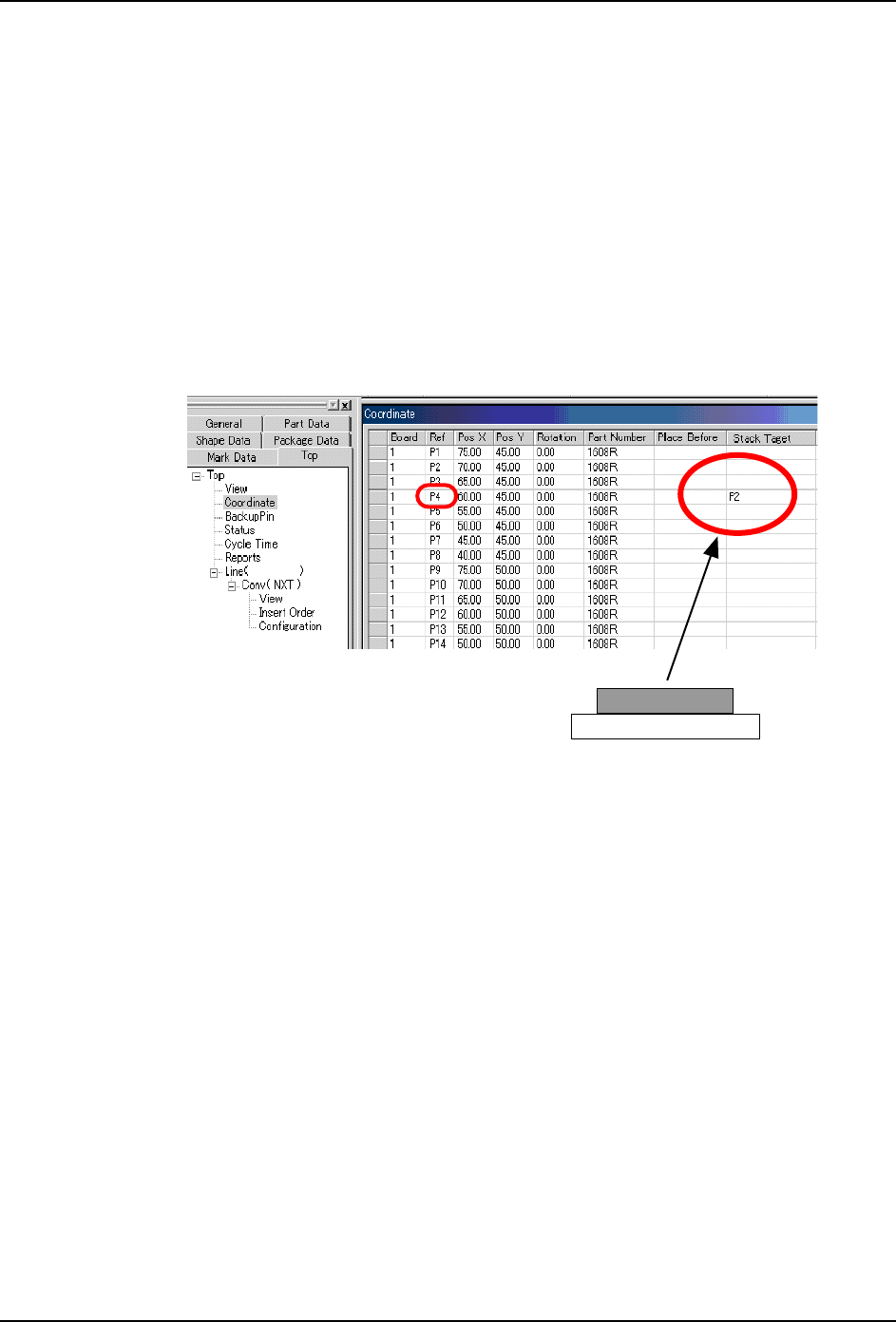

请在 Job 的 Coordinate 上，对进行 Package-on-Package 贴装的元件进行如下设定。
1. 选择 Job 信息栏的 [Top (Bottom)] 标签页后双击 [Coordinate]。显示出 [Coordinate]
视图。
2. 选择 [Coordinate] 视图下部的 [Placement] 标签页。
3. 请在上侧元件 （下例中 P4）的 [Stack Target] 栏中指定下侧元件 （下例中 P2）。
Shape 数据
1. 选择Job信息栏的[Shape Data]标签页后，双击上侧贴装元件的外形数据。显示出[Shape
Data] 视图。
2. 选择 [Shape Data] 视图上部的 [Shape Process]-[Process] 标签页。
3. 请指定贴装上侧元件的工作头的压力，下降速度，下降端定时，上升速度等。
P2
P4
01PRG-0034a
5. 编程 QD185-08
36 旋转式高级浸渍助焊剂单元使用说明书
*1：贴装时在吸嘴下降端上有冲击负载发生。在 [Stack Placing Down Speed] 的设定超过
[0.3] 时，会有超过 [Pressure] 设定值的压力加载在元件上。
*2：虽然 Fuji Flexa 上的输入范围是 0 到 5000，但是比 220 小的场合以 220 (gf)，比 1020
大的场合以 1020 (gf) 进行贴装。
项目名 设定范围 内容
1 Stack Placing
Down Speed (*1)
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）下降时的加减速度。
2 Pressure (*2) 220 - 1020 (gf) 指定元件的贴装压力。
3 Placement Wait
Time
0.000 - 20.000
(msec)
指定在压下元件状态下的下降端停止时
间。[0] 的场合，以各个工作头的规定
时间停止。
4 Stack Placing
Up Speed
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）上升时的加减速度。
01PRG-0036E
1
2
3
4
01PRG-0035
(4)(3)(2)(1)
HH
