旋转式高级浸渍助焊剂单元(DFU+R) 使用说明书.pdf - 第20页
2. 安装 QD185-08 8 旋转式高级浸渍助焊剂单元使用说明书 10.将 ON/OF F 空气阀放在机 器外面，安装带缺口 的模组盖罩 （选 购件） 。 11.将拔下的外部空气供应 管连接到空气接入口上。
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 7
8. 将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到空气接入口上。
2.1.5 M6-2 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。

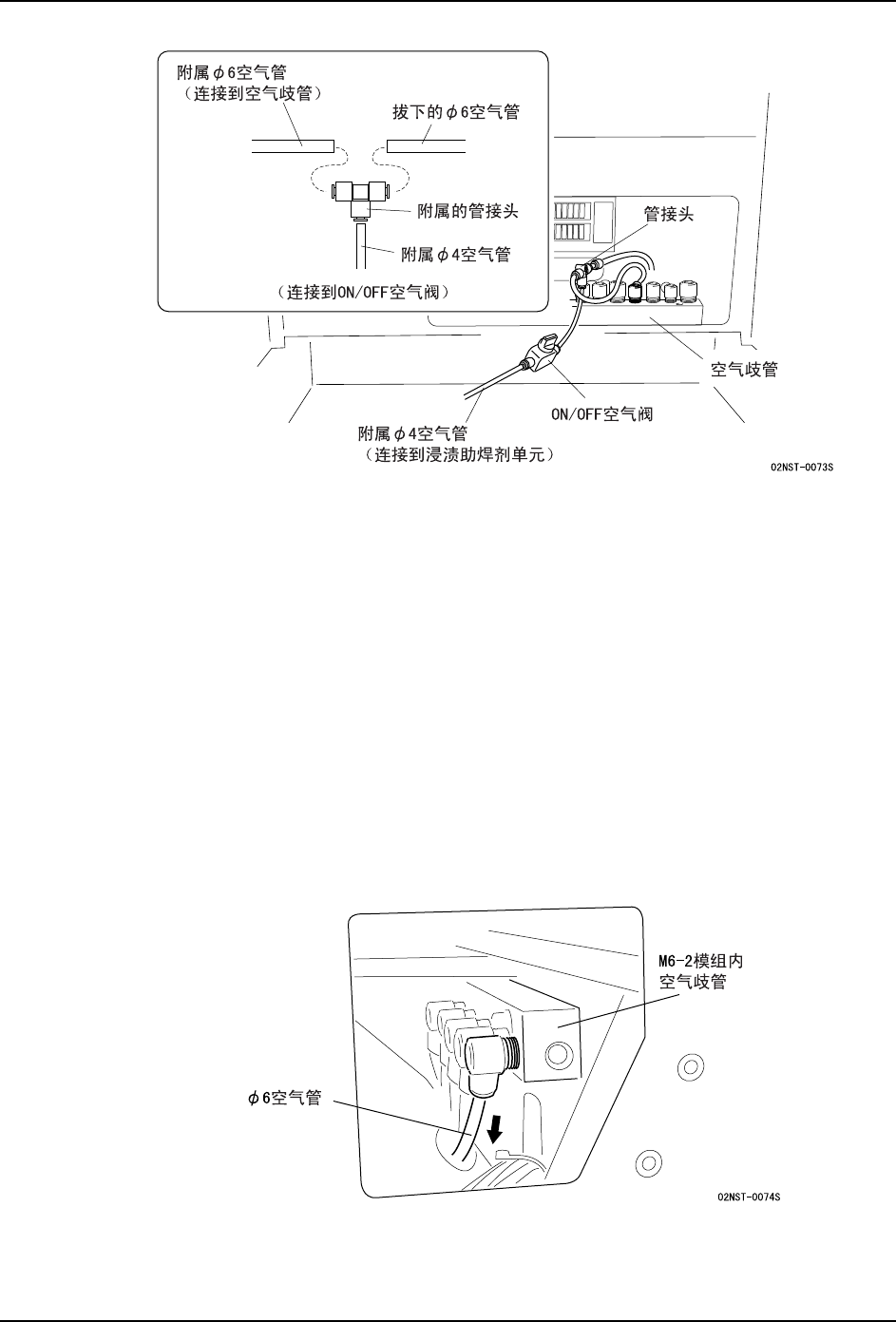

7. 在 M6-2 模组的左侧面，从空气歧管上拔下现有的 φ6 空气管。
8. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
9. 通过附属的 φ4 空气管，将管接头、ON/OFF 空气阀和浸渍助焊剂单元连接在一起。
2. 安装 QD185-08
8 旋转式高级浸渍助焊剂单元使用说明书
10.将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
11.将拔下的外部空气供应管连接到空气接入口上。
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 9
2.1.6 M6-2c 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的薄板和盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 拔下空气管上的塞子。
b. 通过附属的 φ4 空气管和空气阀，将机器和浸渍助焊剂单元连接在一起。
01NST-2530
01NST-2543
1676
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
ぎ⇨䯔
