QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 53

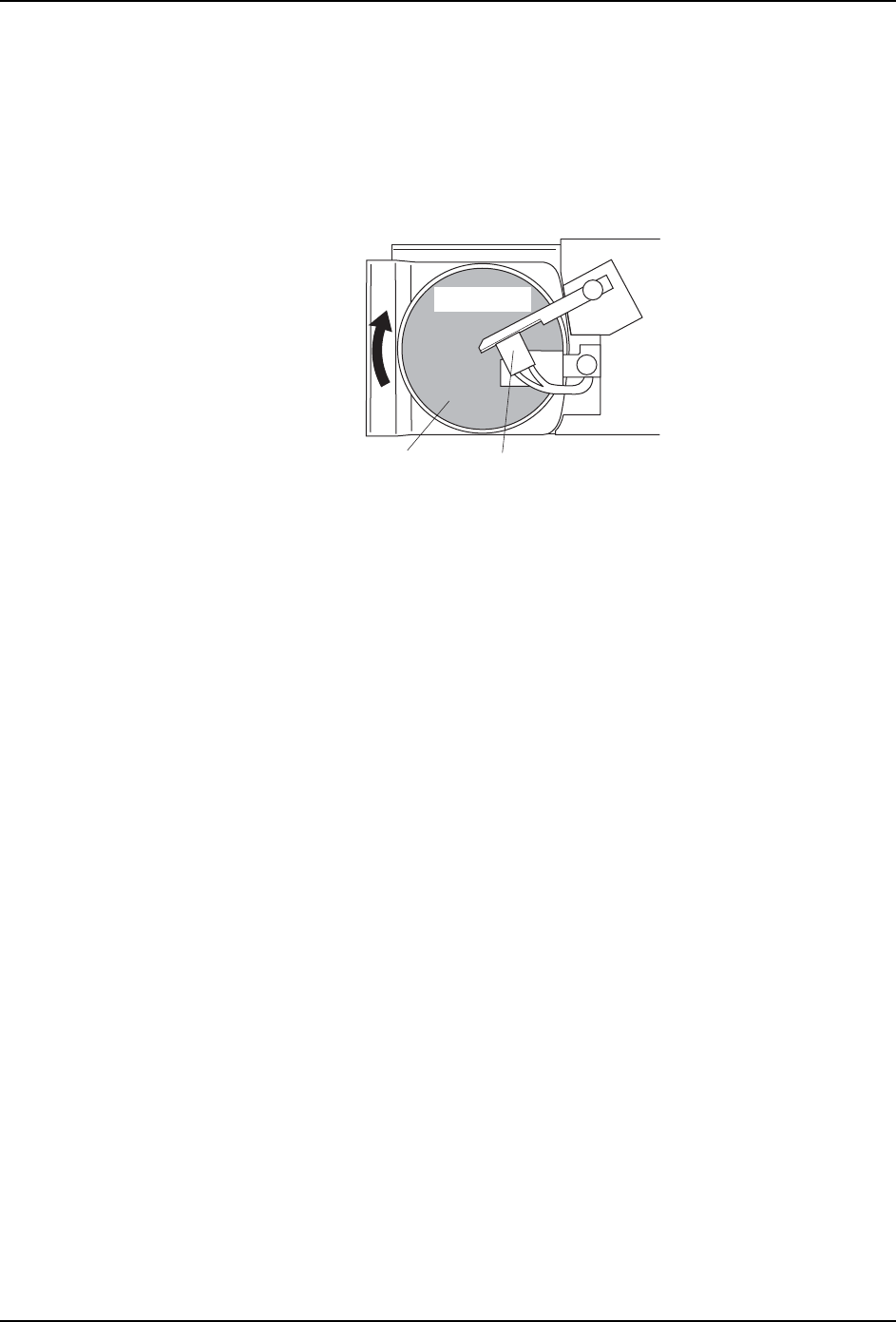

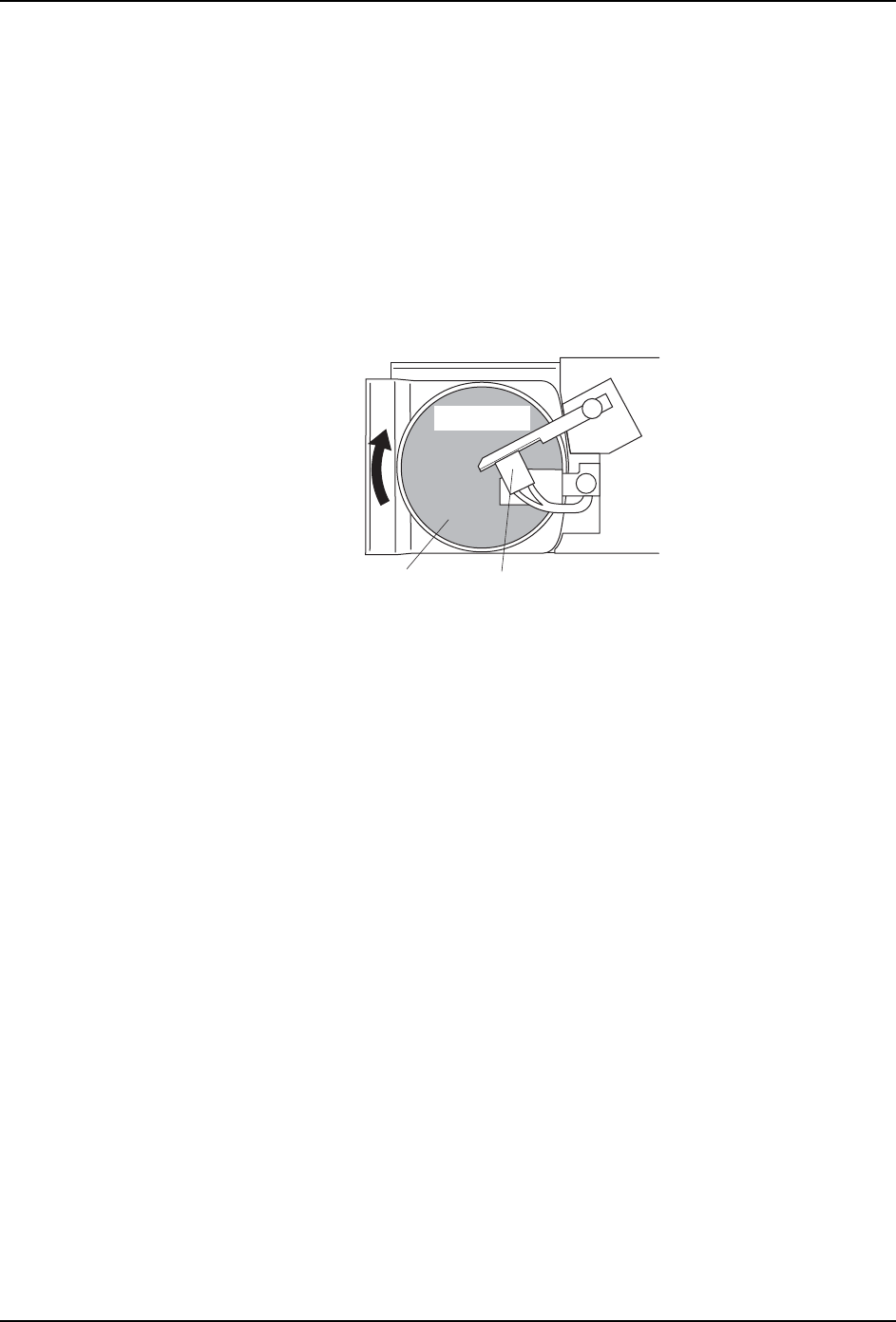

3. 手动形成目标助焊剂的膜厚。
a. 短暂的按下[▼]开关，将少量的助焊剂供应给下锡台。
b. 按下 [ ▲ ] 开关，用刮刀摊开下锡台上的助焊剂。
备注 )按一下 [ ▼ ] 开关，向下锡台供应了按下 1 次的助焊剂后，再按一下 [ ▲ ] 开关，重
复这一动作，直到助焊剂铺满整个下锡台。请注意不要供应过度，当铺满整个下锡台
后，就停止供应。
4. 将传感器放大器设定为 [D-ON] 模式。
a. 打开传感器放大器罩。
b. 按下 [L/D ON] 按钮，显示 [L-on] 或 [d-on]。
c. 使用箭形按钮，选择 [d-on]。
d. 按下 [L/D ON] 按钮确定。
5. 将传感器放大器光量设定为 [3000]。
备注 )设定错误或者变得不明白时，请按下 [MODE] 按钮 3 秒钟以上返回通常画面后，重新进
行设定。
a. 按住 [MODE] 按钮 3 秒以上，显示 [hSP]、[MEGA]、[ULtr]、[SuPr]、[turb] 或
[FinE]。
b. 使用箭形按钮，选择符合液体种类的模式。
·助焊剂：[hSP]
·锡膏：[turb]
·银膏：[FinE]
c. 按下 [MODE] 按钮，显示 [SET SEtP]、[SET Std]。
d. 使用箭形按钮，选择 [SET Std]。
e. 按下 [MODE] 按钮，显示 [StG-SvS]、[StG-diSP]、[StG-Func] 或 [End]。
f. 使用箭形按钮，选择 [StG-diSP]。
g. 按下 [MODE] 按钮，显示 [Adj SCAL]、[Adj oFF] 或 [Adj ShFt]。
h. 使用箭形按钮，选择 [Adj SCAL]。
i. 按下 [MODE] 按钮，显示 [SCAL ****]、[SCAL Full]。
j. 使用箭形按钮，选择 [SCAL 3000]。
1676
ࡽ⛞ࠖ
ϟ䫵ৄ Ӵᛳ఼
6. 生产 QD185-08
54 旋转式高级浸渍助焊剂单元使用说明书
备注 )SCAL 值可以按 100 为单位进行选择 （100 ～ 10000）。10000 与 FULL 同值。
k. 按下 [MODE] 按钮，显示 [rEu off] 或 [rEu on]。
l. 使用箭形按钮，选择 [rEu off]。
m. 按下 [MODE] 按钮，显示 [Cust no] 或 [Cust YES]。
n. 使用箭形按钮，选择 [Cust no]。
o. 按下 [MODE] 按钮，显示 [End]。
p. 再次按下 [MODE] 按钮进行确定。返回到初期画面。
q. 按下浸渍助焊剂单元的[▲]开关，向下锡台全体摊开助焊剂。
r. 按住传感器放大器的 [MODE] 按钮的同时，按下 [SET] 按钮。光量 3000 被设定。
备注)按下[▲]开关后，请尽快完成设定。如果 [SCAL `Err] 被显示后，请再次按下 [ ▲
] 开关，摊开助焊剂。
s. 再次按下[▲]开关，确认传感器放大器光量以红色显示在3000附近。
6. 将传感器放大器的阈值设定为 [1500]。
a. 在初期画面上按下箭形按钮，选择 [1500]。这样，阈值被设定为 1500 （绿色显
示）。
7. 进行设定后的确认。
a. 按住[■]键2秒以上。
b. 确认助焊剂被自动供应，并正常结束了。（[■]键的红色灯灭灯）。没有正常结束
时，请重新进行设定。
8. 将滑动平台返回至前进端为止。
1676
ࡽ⛞ࠖ
ϟ䫵ৄ Ӵᛳ఼
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 55
6.6 错误发生时的恢复方法
发生错误时，机器显示错误画面 （参照下图）。
另外，根据错误的种类，浸渍助焊剂单元的操作面板的红色 LED (ERR) 会亮灯或者闪烁。
备注 )下图表示了 NXT II 时的错误显示画面。
6.6.1 助焊剂传送不良 （红色 LED 亮灯）
助焊剂送液停顿了。请按照以下步骤检查单元的各个部分。
1. 提起控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
2. 请检查送液管是否堵塞、弯曲、漏液等，并排除原因。另外，请确认浸渍助焊剂单元的
供气是否没有泄漏等。
3. 提起控制杆锁定块然后握住控制杆，将滑动平台返回到前进端。
4. 拉住浸渍助焊剂单元的夹紧杆 （解除锁定），切断电源。另外，放开夹紧杆，接通电
源。
5. 短暂地按下操作面板的 [ ■ ] 开关，进行复位。
6. 按下机器侧的对应料槽 No. 的安装按钮。该料槽的 LED 从红色变成绿色。
7. 按下机器的 [READY ON] 按钮，
01NST-0155
