QD185-08 7. 预防保养 旋转式高级浸渍助焊剂单元使用说明书 63 7.2 加油 7.2.1 基本的加油步骤 刷涂方式的加油 1. 用干净的布擦去滚珠螺杆和 LM 导轨的污垢。 2. 使用 FUJI 的油枪向刷子喷射润滑油，或者直接向滚珠螺杆和 LM 导轨加油。用刷子将润 滑油涂敷均匀。 3. 用干净的布擦去滚珠螺杆和 LM 导轨部的多余的润滑油。 4. 手动动作单元，使润滑油循环。 （动作次数：1 个往复，行程：全行程） 5.…
7. 预防保养 QD185-08
62 旋转式高级浸渍助焊剂单元使用说明书
6. 抬起下锡台，从转动台上拆下。接着，也抬起托板并拆下。
7. 请使用超声波洗净机，洗净刮刀、下锡台、托板。
下锡台
托板
01NST-0087-Sa
QD185-08 7. 预防保养
旋转式高级浸渍助焊剂单元使用说明书 63
7.2 加油
7.2.1 基本的加油步骤
刷涂方式的加油
1. 用干净的布擦去滚珠螺杆和 LM 导轨的污垢。
2. 使用 FUJI 的油枪向刷子喷射润滑油，或者直接向滚珠螺杆和 LM 导轨加油。用刷子将润
滑油涂敷均匀。
3. 用干净的布擦去滚珠螺杆和 LM 导轨部的多余的润滑油。
4. 手动动作单元，使润滑油循环。
（动作次数：1 个往复，行程：全行程）
5. 再次擦去滚珠螺杆和 LM 导轨部溢出的润滑油。
7.2.2 下锡台驱动部和刮刀驱动部的加油 （每月 1 次）
备注 )对于润滑油的加油量，使用 FUJI 油枪进行计量。
油枪的 1 次喷射量约 0.6 cc。
将喷射次数作为加油时的参考。
记载的喷射次数已经足够了。
请擦去溢出的润滑油。
1. 按下机器的 [CYCLE] 或 [STOP] 按钮。机器停止动作。
2. 从料站托架上拆下浸渍助焊剂单元。
3. 将浸渍助焊剂单元放置在供料器置放台 （另外准备）上。
润滑油 加油处 加油参考
(1 売強 )
加油量
(cc)
Daphne Eponer No.2 （出光） 下锡台驱动齿轮 油枪
喷射4次
2
刮刀上下驱动齿轮 油枪
喷射2次
1
刮刀上下驱动
滚珠螺杆
油枪
喷射2次
1
刮刀上下驱动
LM 导轨
油枪
喷射2次
1
注意
在将浸渍助焊剂单元搭载在供料器置放台的状态下，请不要拉出滑动平
台。因自重有可能导致向前侧倾翻。
7. 预防保养 QD185-08
64 旋转式高级浸渍助焊剂单元使用说明书

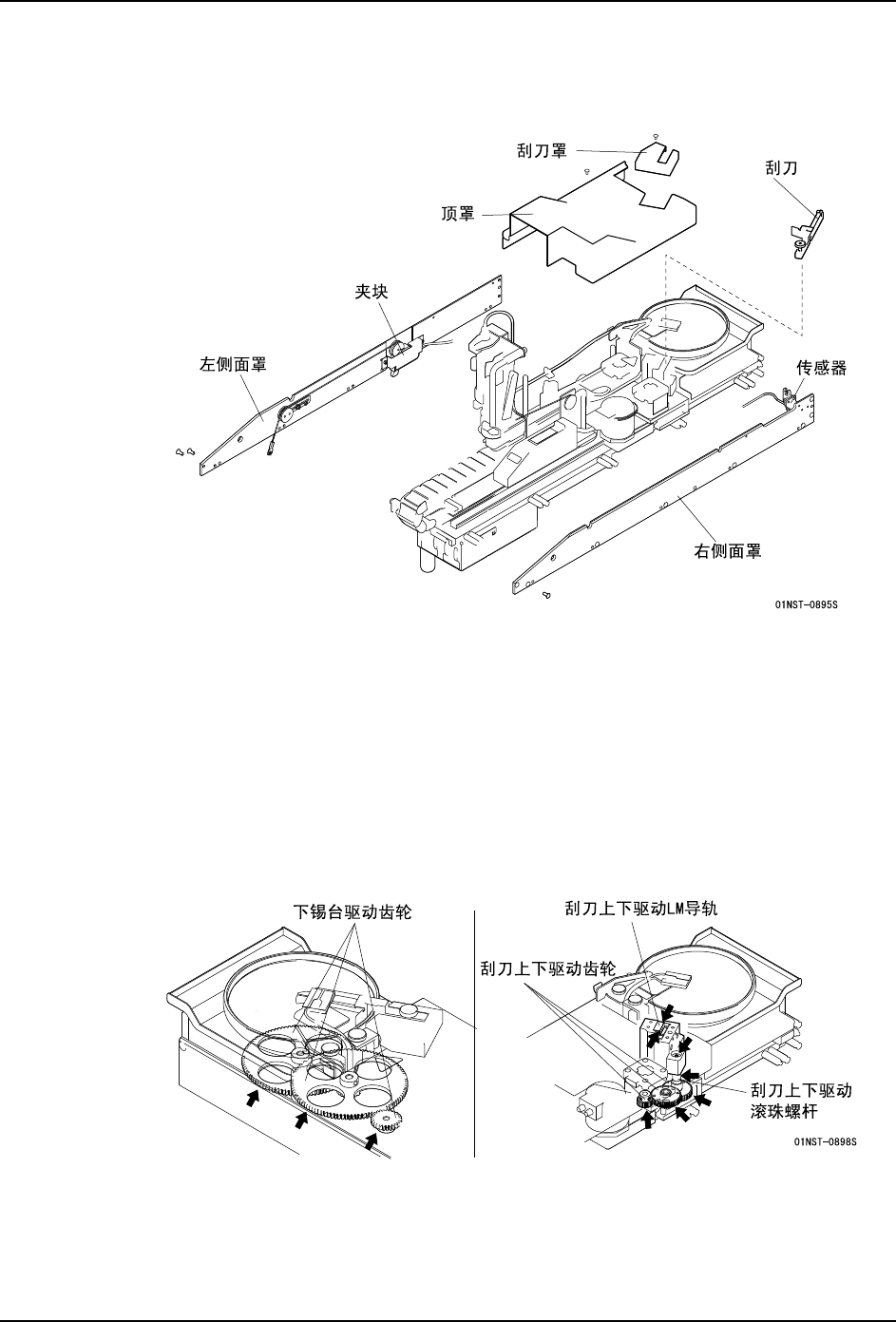

4. 请拆下刮刀、刮刀罩、顶罩和左右侧面罩。
在拆下右侧面罩的时候，请注意前端的传感器不要碰到本体，并且不要过度拉扯传感器
的电缆。在拆下左侧面罩的时候，请不要过度拉扯夹块的电缆和导线。
5. 按照指定量在以下的部位涂敷指定的润滑油。
但是，在切断了电源的状态下请不要转动马达轴。
编码器有可能失去原点位置。
另外，不要将润滑油涂敷到相邻的皮带上。
a. 下锡台驱动齿轮。
b. 刮刀上下驱动齿轮。
c. 刮刀上下驱动滚珠螺杆 （涂敷到两侧面的滚珠槽内）
d. 刮刀上下驱动 LM 导轨 （涂敷到滚珠槽周围和上部）
6. 安装左右侧面罩、顶罩、刮刀罩和刮刀。
