QD185-08 8. 参考

旋转式高级浸渍助焊剂单元使用说明书 73

※ 如果下锡后的影像处理结果为 [OK]，下锡前的影像处理结果为 [ 错误 ]，则完成操作。

29.关闭测试处理画面，返回到 VPDplus 编辑画面。

30.关闭 VPDplus，返回到 MEdit 画面。

01NST-0956E

8. 参考 QD185-08

74 旋转式高级浸渍助焊剂单元使用说明书

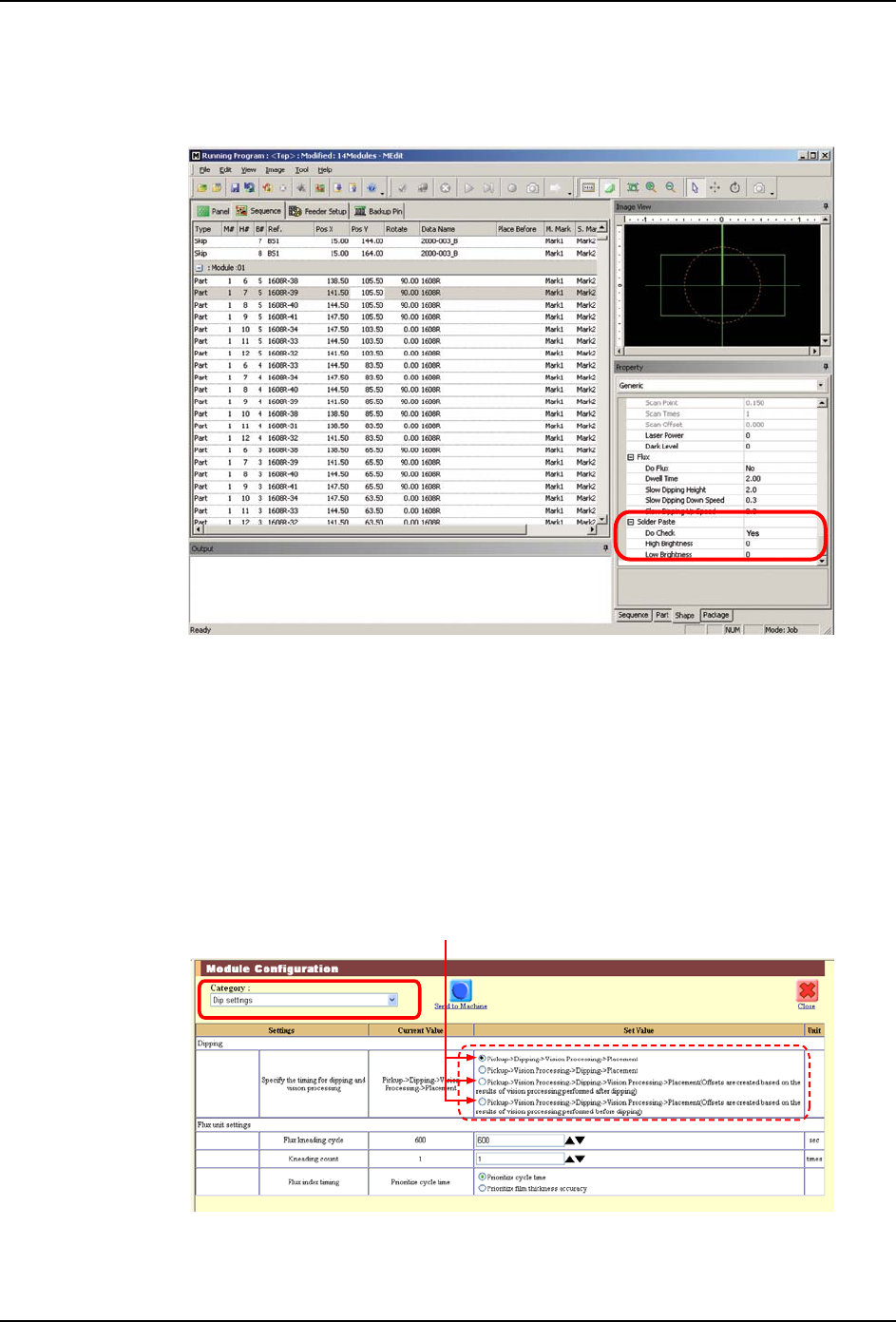

[3] 将基准值设定到外形数据中

1. 请确认 [ 柱形图窗口 ] 的最大值 (Max) 和最小值 (Min) 是否被显示在 [Solder Paste] 项

目的 [High Brightness] 和 [Low Brightness] 中，[Do Check] 是否被设定成了 [Yes]。

2. 选择 MEdit 的 [ 文件 ] 菜单的 [Job 的反映 ]。

3. 最后，在辅助软件的模组功能设定中，将模组设定成浸渍动作之后进行影像处理。

a. 选择对象模组。

b. 在 [ 模组功能设定 ] 类别中选择 [ 浸渍动作的设定 ]。

c. 在 [ 设定浸渍和元件影像处理的动作计时 ] 项目中，设定在浸渍动作的前后进行影像

处理（为 [ 浸渍动作 (Dipping)-> 影像处理 (Vission Processing)]）中的任何一个

项目。

01NST-0962E

01NST-0954E

Dipping->Vision Processing

QD185-08 8. 参考

旋转式高级浸渍助焊剂单元使用说明书 75

8.1.2 要点

柱形图显示的亮度范围

根据焊锡的种类，在下锡的前后，锡球部分的亮度差有可能不明显。如果下锡前影像的锡球

部分的最低灰度值（A）小于下锡后影像的最高灰度值（B）时，有可能无法正常地进行检

查（为了进行正确的检查，必须是 B ＜ A）。

快门速度

如果锡球部分发暗（灰度值为 60 以下）时，请将快门速度从默认值（45ms）调整到最高

值，使得灰度值变成 100 左右。通过将灰度值变成 100，能够使处理变得稳定。

8.1.3 注意事项

为了测试时不消耗元件

在浸渍动作前后的影像处理时，至少消耗 1 个元件。在下锡后如果影像处理被正常进行，元

件就被贴装到电路板上。

在下锡后的影像处理后，请迅速按下 CYCLE STOP 键。如果不按下 STOP 键，就会开始第 2 个

元件的贴装动作。

使用正确的外形数据

请使用能够执行影像处理的外形数据。在下锡前的影像处理中发生错误时，则不进行浸渍动

作。

Before solder transfer image

Brightness range

After solder transfer image

Brightness range

01NST-0955E
