4. 基本操作 QD185-08 26 旋转式高级浸渍助焊剂单元使用说明书 备注 )关于空气管的配备，请参照 " 2.1 空气管的配管 "。 4.1.2 拆除方法 1. 按下机器的 [CYCLE] 按钮或 [STOP] 按钮，使机器处于 START 等待状态。 2. 请确认浸渍助焊剂单元的滑动平台 是否在前进端位置被夹紧。 3. 关闭空气开关阀。从浸渍助焊剂单 元的接口处拔下 Φ4 空气管。 4. 拉住夹紧杆，从料站…
QD185-08 4. 基本操作
旋转式高级浸渍助焊剂单元使用说明书 25
4. 基本操作
4.1 浸渍助焊剂单元的安装和拆除
4.1.1 安装方法
1. 按下机器的 [CYCLE] 按钮或 [STOP] 按钮，使机器处于 START 等待状态。
2. 将浸渍助焊剂单元下面的导轨对准料站托架上的料槽并插入。请插入 Job 中指定的料
槽。
备注 )单元盖罩上的▲标记表示料槽导轨的位置，请作为插入单元时的参考。
注意 )当注胶筒内充满了助焊剂时，请注意不要使其洒出。

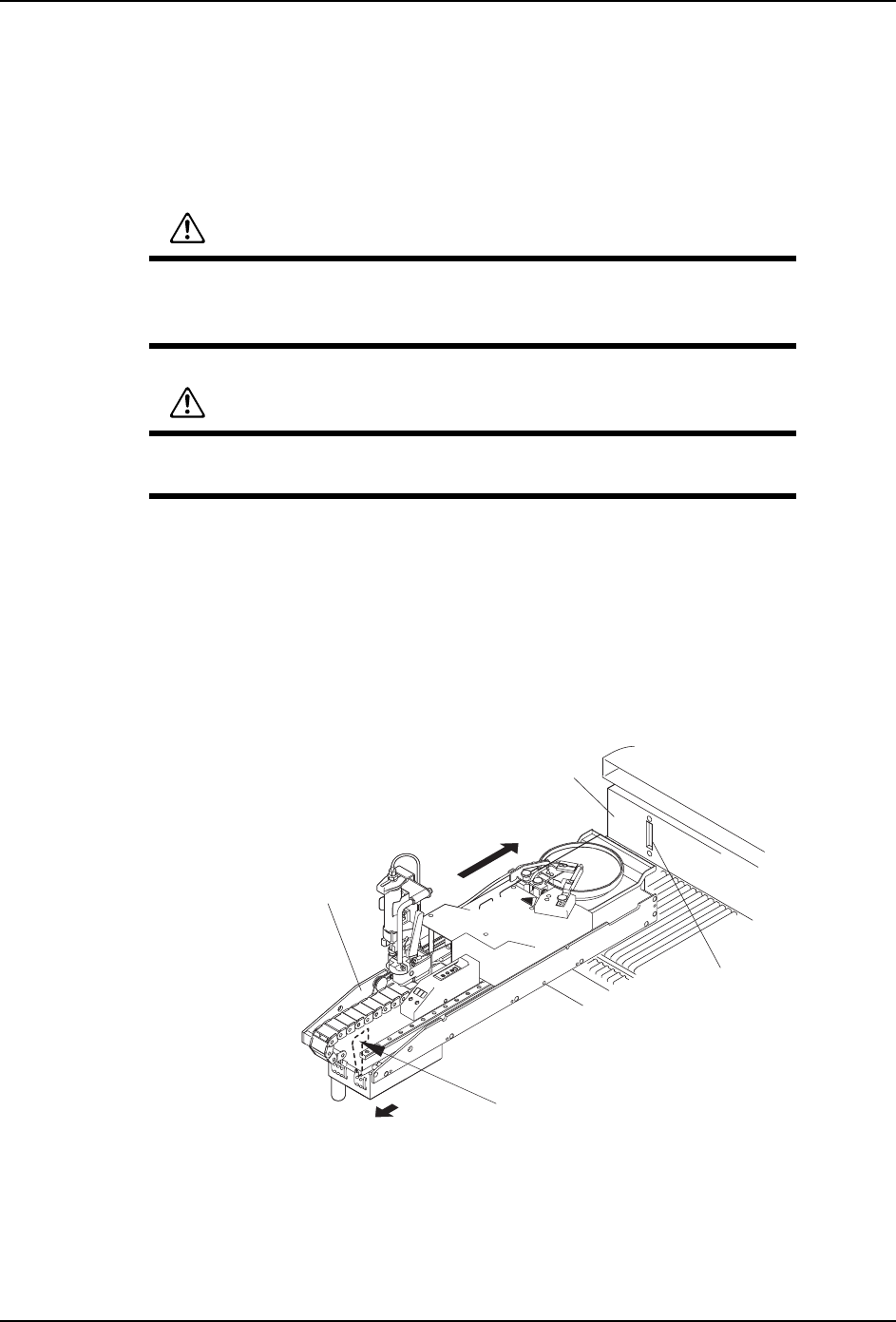

3. 拉住夹紧杆，将浸渍助焊剂单元向前方滑动，推入到前端的接插件完全与通信接插件
（机器侧）相连接为止。
4. 放开夹紧杆，将浸渍助焊剂单元固定在料站托架上。
5. 确认单元的操作面板的绿色 LED(PWR) 亮灯或闪烁。
6. 将 " 2.1 空气管的配管 " 中配套的 Φ4 空气管连接到浸渍助焊剂单元的接口上。打开空
气开关阀，供应空气。
注意
浸渍助焊剂单元有一定的重量，如果落下就有可能造成单元的损坏及人身
伤害事故。在进行安装和拆除时，请务必握住把手，另一只手托住前面部
分。
注意
在开关正面门之前 , 请一定要先拉出浸渍助焊剂单元的滑动平台。不然，
有可能会和正面门相碰。
通信接插件
（机器侧）
浸渍助焊剂单元
料站托架
01NST-0891S
夹紧杆
QD185-08 4. 基本操作
旋转式高级浸渍助焊剂单元使用说明书 27
4.2 刮刀和下锡台的安装和拆除
4.2.1 安装方法
1. 按下机器的 [CYCLE] 按钮或 [STOP] 按钮，使机器处于 START 等待状态。
2. 提起控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
备注 )滑动平台在中间位置时，就无法操作单元的各种开关。
3. 将托板和下锡台安装到单元上。
a. 使托板下面的定位孔对准单元侧的定位销，安装托板。
b. 使下锡台的刻印标记对准旋转台侧的定位销，安装下锡台。
备注 )表示下锡台下面的定位孔的标记被刻印在上面的边缘。
4. 将送液管支架返回到生产位置，拧紧锁定旋钮。
5. 将刮刀安装到刮刀架上，拧紧锁定旋钮。
下锡台
托板
定位销
定位孔
定位销
刻印标记
旋转台
01NST-0088-Sa
定位孔
