QD185-08 8. 参考 旋转式高级浸渍助焊剂单元使用说明书 71 19.关闭测试处理画面 ，返回到 V PDplus 编辑画面 。 20.在 VPDplus 编辑画面上选 择 [ 影像 ] - [ 显 示柱形图窗口 ]。 21.在步骤 18. 求出的最大值和最小值的基础上分 别加上余量 15。左右移动 [ 柱形图窗口 ] 的滑块进行调整，使得这些数值被 显示。 （参照下例） 。 22.请点击 〈OK 〉 。 23.再次进行测试处理…
8. 参考 QD185-08
70 旋转式高级浸渍助焊剂单元使用说明书
13.选择 [ 显示标志的设定 ] 对话框内的所有的项目，然后点击 〈OK〉。
14.请选择 [ 工具 ] - [ 测试处理的执行 ]。测试被执行，显示 [ 影像处理结果 ] 对话框。
15.请确认影像处理结果，然后关闭测试处理画面。
如果 [OK]，请转到步骤 25.，进行下锡前的影像测试。如果 [Error]，请尝试以下的方法。
16.如果影像处理结果为错误，请点击 〈No〉。在显示错误内容的画面上显示了各锡球的平
均灰度值。
备注 )点击 〈Yes〉就会显示相关的帮助画面。
17.请选择 [Tools] - [Zoom In]，放大错误内容显示画面。
备注 )影像处理结果为正常的位置以绿色显示，错误的位置以红色显示。
18.全部读取各锡球上的灰度值，保留最大值和最小值。
01NST-0946E
01NST-0947E
01NST-0948E
Ok result
Error result
01NST-0956E
QD185-08 8. 参考
旋转式高级浸渍助焊剂单元使用说明书 71
19.关闭测试处理画面，返回到 VPDplus 编辑画面。
20.在 VPDplus 编辑画面上选择 [ 影像 ] - [ 显示柱形图窗口 ]。
21.在步骤 18. 求出的最大值和最小值的基础上分别加上余量 15。左右移动 [ 柱形图窗口 ]
的滑块进行调整，使得这些数值被显示。（参照下例）。
22.请点击 〈OK〉。
23.再次进行测试处理。
求出的数值 设定例
最大值 (Max)
120 120 + 15 = 135
最小值 (Min)
107 107 - 15 = 92
01NST-0960E
Greyscale: 86 Greyscale: 90
01NST-0961E
8. 参考 QD185-08
72 旋转式高级浸渍助焊剂单元使用说明书

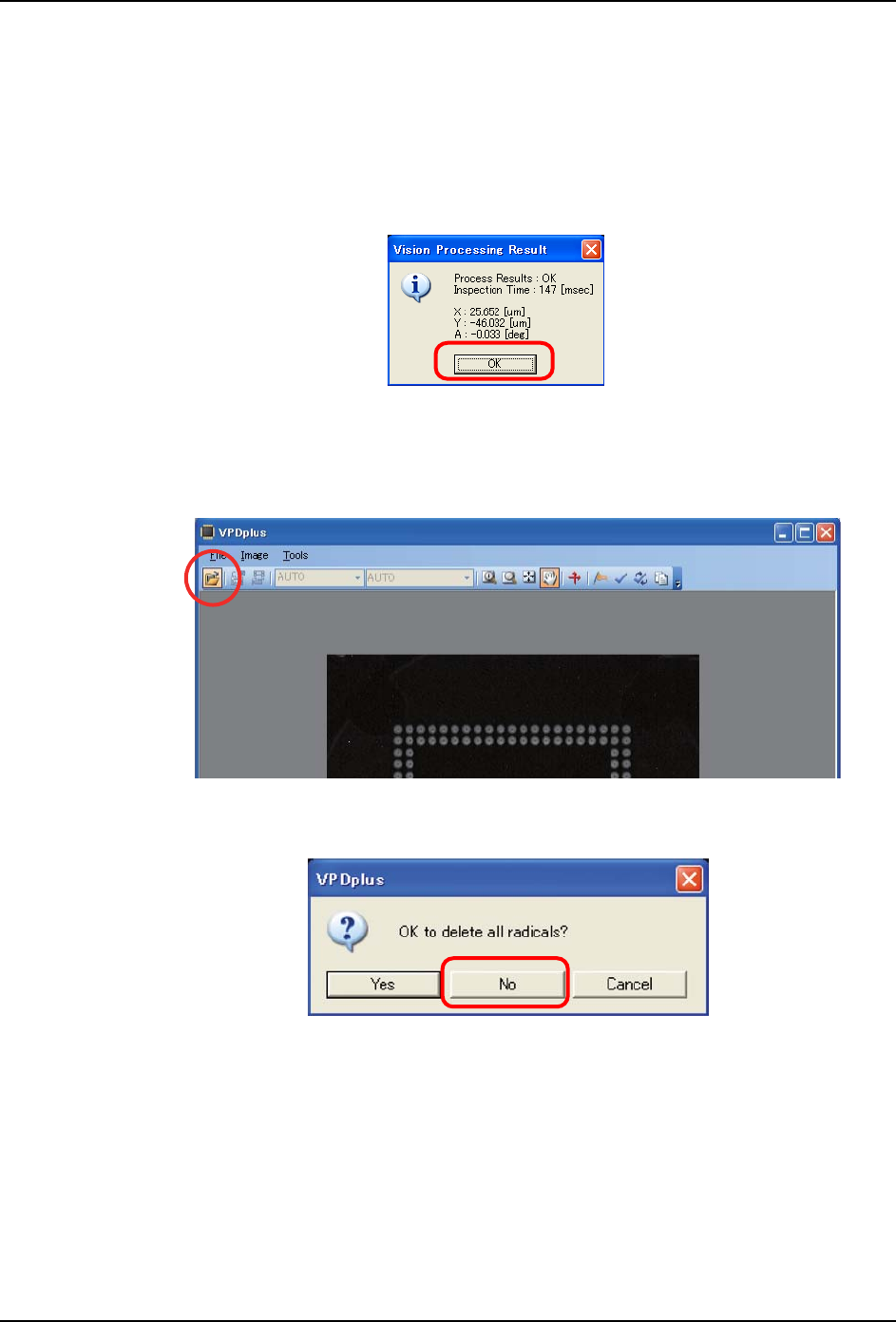

a. 在 VPDplus 编辑画面上，请选择 [ 工具 ] - [ 测试处理画面的启动 ]。
b. 在测试处理画面上，请选择 [ 工具 ] - [ 显示标志的设定 ]。
c. 选择 [ 显示标志的设定 ] 对话框内所有的项目，然后点击 〈OK〉。
d. 请选择 [ 工具 ] - [ 测试处理的执行 ]。测试被执行，显示 [ 影像处理结果 ] 对话框。
24.请确认影像处理是否 [OK]。关闭测试处理画面。
25.因为下锡后影像的处理结果为 [OK]，所以，接下来进行下锡前影像的测试。
请选择测试处理画面的 [ 文件 ] - [ 打开影像 ]。显示 [ 打开影像 ] 对话框。请打开下锡
前的影像。
26.显示出是否删除所有的基本模板的对话框后，请点击 〈No〉。
27.以下，同样进行测试处理
a. 在测试处理画面上，请选择 [ 工具 ] - [ 显示标志的设定 ]。
b. 选择 [ 显示标志的设定 ] 对话框内的所有项目，然后点击 〈OK〉。
c. 请选择 [ 工具 ] - [ 测试处理的执行 ]。测试被执行，显示 [ 影像处理结果 ] 对话框。
28.请确认影像处理结果为 [Error]。
01NST-0957E
01NST-0949E
01NST-0941E
