4. 基本操作 QD185-08 30 旋转式高级浸渍助焊剂单元使用说明书 6. 抬起下锡台，从转动台上拆下。接 着，也抬起托板并拆下。 下锡台 托板 01NST-0087-Sa
QD185-08 4. 基本操作
旋转式高级浸渍助焊剂单元使用说明书 29
4.2.2 拆除方法
1. 按下机器的 [CYCLE] 或 [STOP] 按钮，使机器处于 START 等待状态。

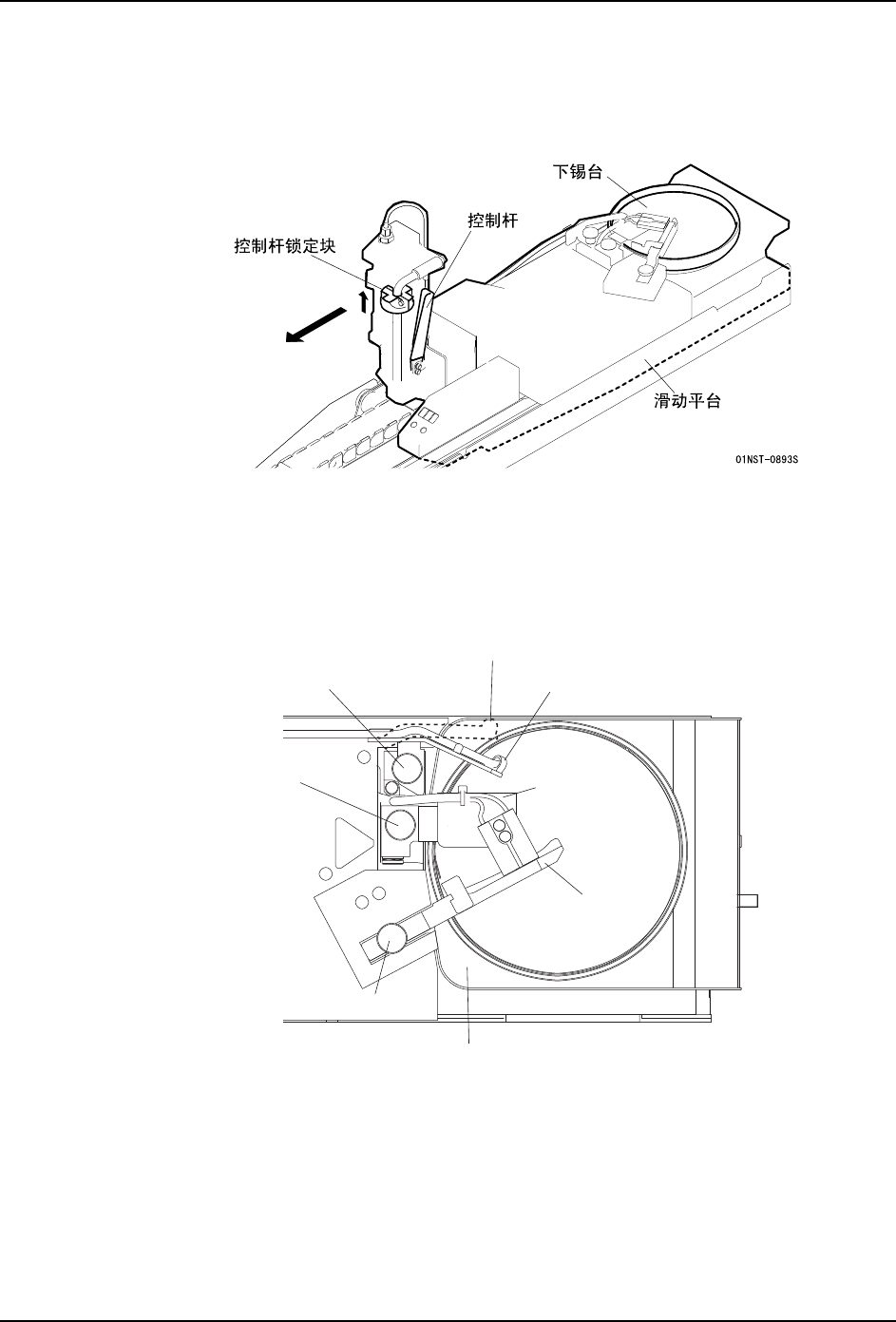

2. 提起控制杆锁定块然后握住操纵杆，将滑动平台拉到最跟前。
3. 拧松传杆器臂锁定旋钮，弹起传感器臂。
4. 拧松锁定旋钮，从刮刀架上拆下刮刀。
5. 拧松送液管支架锁定旋钮，将送液管支架从生产位置移动到维修保养位置并进行固定。
备注 )将送液管支架固定在维修保养位置时，请确认吐出口在托板上。
传感器臂
锁定旋钮
送液管支架
锁定旋钮
锁定旋钮
刮刀
传感器臂
送液管支架（生产位置）
送液管支架（维修保养位置）
01NST-0896-Sa
托板
4. 基本操作 QD185-08
30 旋转式高级浸渍助焊剂单元使用说明书
6. 抬起下锡台，从转动台上拆下。接着，也抬起托板并拆下。
下锡台
托板
01NST-0087-Sa
QD185-08 5. 编程
旋转式高级浸渍助焊剂单元使用说明书 31
5. 编程
5.1 创建 Job
在 Job 编制器中打开生产 Job，设定 Shape Data，然后指定要设置浸渍助焊剂单元的料槽。
5.1.1 Shape Data 的设定
1. 对于进行浸渍动作的元件，请选择 [Shape Process]-[Flux] 标签页，进行以下的设定。
·[Generic]-[Do Flux]：[Yes]
通过上述的设定，在 [Do Flux] 的下面显示新项目。
2. 请设定下图所示的项目。
Dwell Time：设定浸渍时在 Z 轴下降停止位置上的停止时间 (0.0 ～ 5.0sec)
Slow Dipping Height：设定浸渍时开始减速的高度 (0.0 ～ 5.0mm)
Slow Dipping Down Speed：设定浸渍时开始减速后的速度 (0.1 ～ 10.0％)
Squeegee Height：设定助焊剂膜厚度 (0.030 ～ 1.275mm)
Slow Dipping Up Speed：设定浸渍后 Z 轴上升时的速度 (0.1 ～ 10.0％)
Do Dipping Check：设定浸渍前后是否要确认有无元件
01NST-0145E
