QD185-08 5. 编程 旋转式高级浸渍助焊剂单元使用说明书 37 创建 Job 时的注意事项 * 创建 Job 后请实行优化。 * 下侧元件的高度使用元件号码 （Part num ber） 的元件高度。 但是使用 AVL 时， 参照被优 先指定元件号码的元件高度。 此时， 实际上下元件高度的合计数值不能 超过优先指定元件合 计数值的 2 mm 以上。 * 贴装上侧元件的机器和贴装下侧元件的机器不同时 ，在不能取得下侧元件高度的 情…
5. 编程 QD185-08
36 旋转式高级浸渍助焊剂单元使用说明书
*1：贴装时在吸嘴下降端上有冲击负载发生。在 [Stack Placing Down Speed] 的设定超过
[0.3] 时，会有超过 [Pressure] 设定值的压力加载在元件上。
*2：虽然 Fuji Flexa 上的输入范围是 0 到 5000，但是比 220 小的场合以 220 (gf)，比 1020
大的场合以 1020 (gf) 进行贴装。

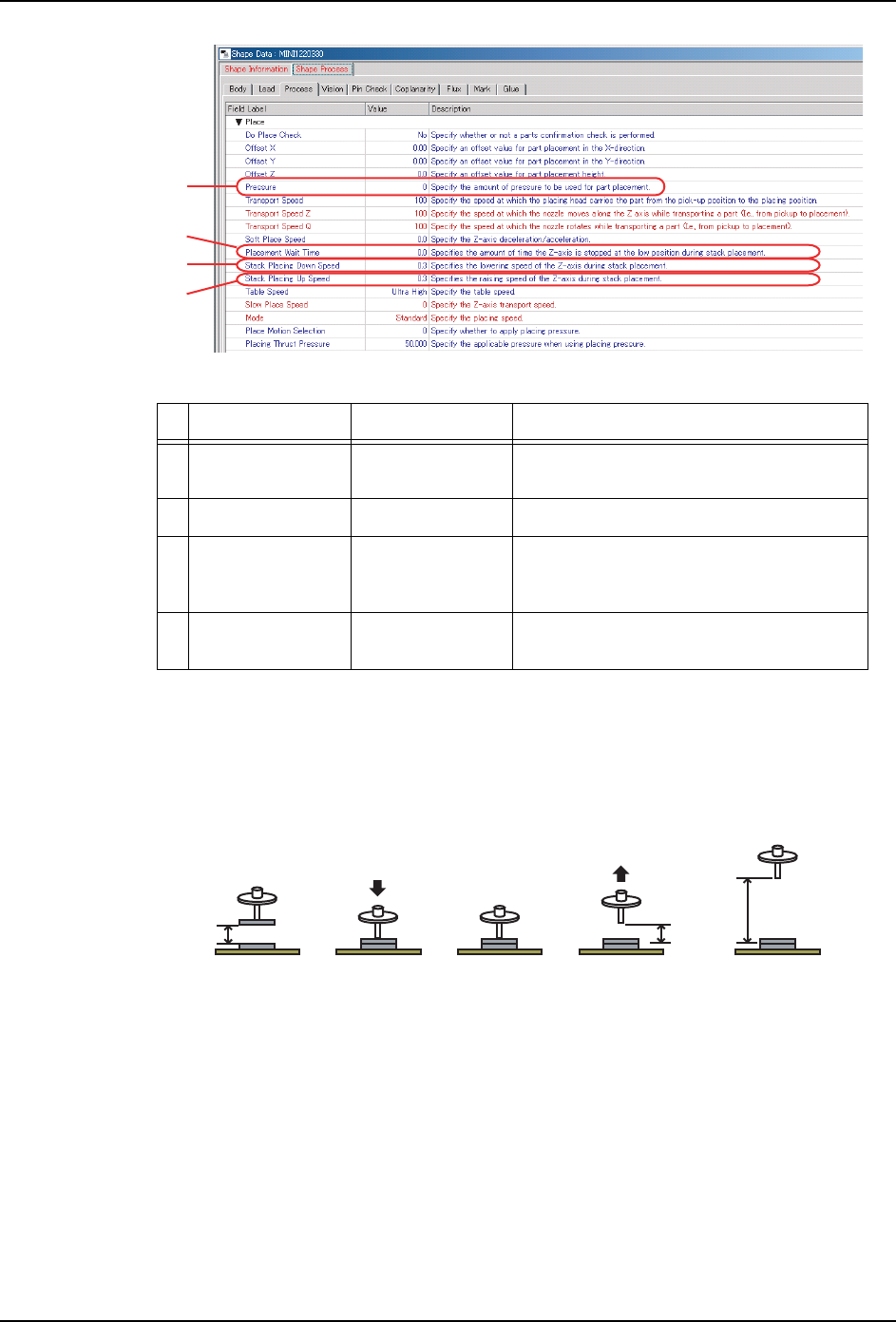

项目名 设定范围 内容
1 Stack Placing
Down Speed (*1)
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）下降时的加减速度。
2 Pressure (*2) 220 - 1020 (gf) 指定元件的贴装压力。
3 Placement Wait
Time
0.000 - 20.000
(msec)
指定在压下元件状态下的下降端停止时
间。[0] 的场合，以各个工作头的规定
时间停止。
4 Stack Placing
Up Speed
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）上升时的加减速度。
01PRG-0036E
1
2
3
4
01PRG-0035
(4)(3)(2)(1)
HH
QD185-08 5. 编程
旋转式高级浸渍助焊剂单元使用说明书 37
创建 Job 时的注意事项
* 创建 Job 后请实行优化。
* 下侧元件的高度使用元件号码（Part number）的元件高度。但是使用 AVL 时，参照被优
先指定元件号码的元件高度。此时，实际上下元件高度的合计数值不能超过优先指定元件合
计数值的 2 mm 以上。
* 贴装上侧元件的机器和贴装下侧元件的机器不同时，在不能取得下侧元件高度的情况
下，请在上侧元件的 [Offset Z] 中输入先行贴装元件 （在前工序机器上被贴装的元件）的
高度。
关于双模组生产时的 Package-on-Package 贴装
双模组生产时，贴装下侧元件的模组和贴装上侧元件的模组在同一双模组之内时，不能进行
Package-on-Package 贴装 （参照左下图）。但是在不同双模组时，可以进行 Package-on-
Package 贴装 （参照右下图）。
35*6
ᨁ䕑ϟջܗӊ ᨁ䕑Ϟջܗӊ
ঠ㒘
ᨁ䕑ϟջܗӊ ᨁ䕑Ϟջܗӊ
ঠ㒘 ঠ㒘
ϡ㛑䖯㸠3DFNDJHRQ3DFNDJH䌈㺙
ৃҹ䖯㸠3DFNDJHRQ3DFNDJH䌈㺙
5. 编程 QD185-08
38 旋转式高级浸渍助焊剂单元使用说明书
MEMO:
