6. 生产 QD185-08
56 旋转式高级浸渍助焊剂单元使用说明书
6.6.2 助焊剂余量不足 （红色 LED 闪烁）
注助焊剂筒内助焊剂的量不足。请按照以下步骤检查单元的各个部分。
1. 向注助焊剂筒内充填助焊剂。（参照 " 6.3.1 使用生产前准备功能 "）。
2. 拉住浸渍助焊剂单元的夹紧杆 （解除锁定），切断电源。另外，放开夹紧杆，接通电
源。
3. 短暂地按下操作面板的 [ ■ ] 开关，进行复位。
4. 按下机器侧的对应料槽 No. 的安装按钮。该料槽的 LED 从红色变成绿色。
注意 )
·
如果连续按住浸渍助焊剂单元的■按钮 2 秒钟以上，就会进入浸渍助焊剂单元的准备工作
模式。
为了准备开始浸渍助焊剂，反复供应助焊剂并搅拌。
在此之间请不要开始运转
另外，在运转过程中，请不要执行准备工作模式
。
·
如果在准备工作模式中开始运转或在运转过程中执行准备工作模式的话，就会显示错误编
码 （？？？ 6605），装置会自动停止运转。请在准备工作模式结束之后开始运转。
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 57
6.6.3 元件落下异常

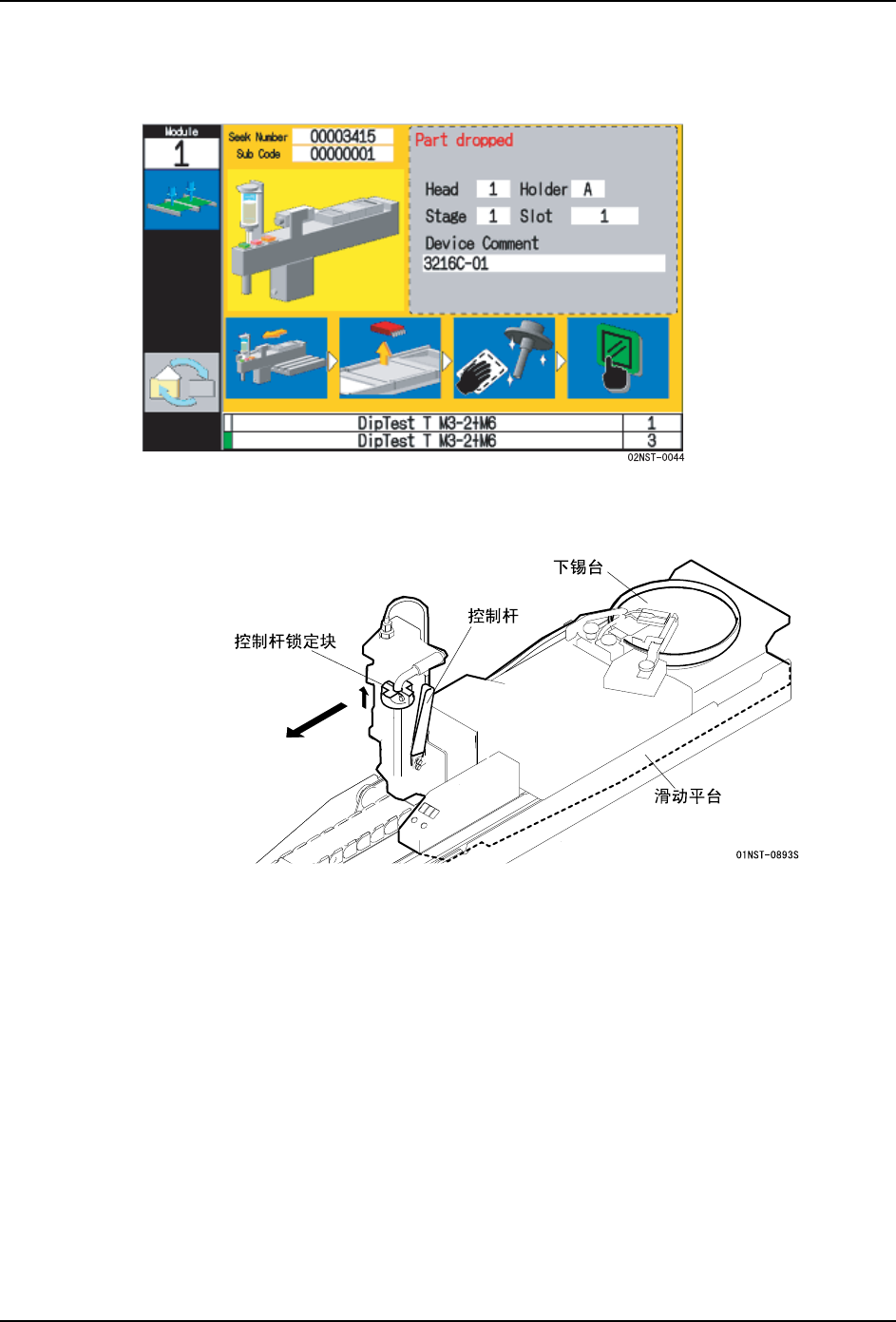

如果机器显示下图的错误画面时，说明在涂敷助焊剂后发生了元件落下。
请按照以下的步骤解除错误。
1. 提起浸渍助焊剂单元的控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
2. 请除去落到下锡台上的元件。
3. 请按下机器的 [READY ON] 按钮，执行吸嘴更换指令。
4. 如果吸嘴上附着了助焊剂，请清扫。
5. 提起浸渍助焊剂单元的控制杆锁定块然后握住操纵杆，将滑动平台返回到前进端。
6. 按下机器的 [READY ON] 按钮 （解除异常）。
6. 生产 QD185-08
58 旋转式高级浸渍助焊剂单元使用说明书
6.6.4 下锡台马达失调
下锡台被控制在一定的位置上停止，如果在指定位置没有停止而显示错误时，请按照以下步
骤进行恢复。

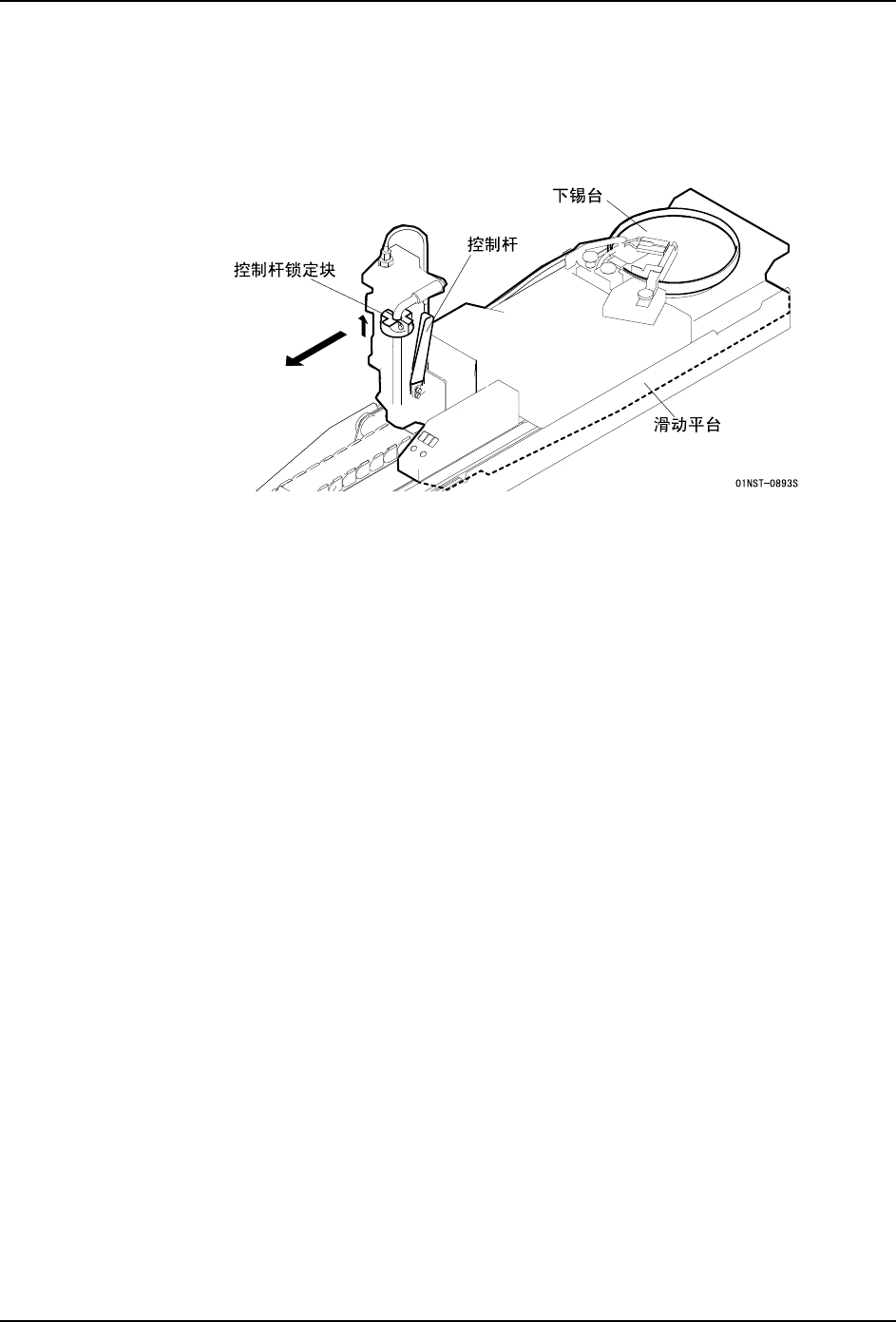

1. 提起浸渍助焊剂单元的控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
2. 如果存在妨害下锡台旋转和刮刀动作的东西，请除去。
3. 将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定）切断电源。另外，离开手柄就会接通电
源。
5. 按下机器侧的对应料槽 No. 的设置按钮。该 LED 从红色变成绿色。
6. 按下机器的 [READY ON] 按钮。
