8.1 下锡检查功能
下锡检查功能就是对 CSP 元件等的锡球上是否被正确下锡进行检查的功能。在生产中通过对
锡球部分进行影像处理，自动判断下锡状态，不符合要求时则异常停止。对象类型为 VT142,
147 （非规则排列的 CSP 元件）。
为了使用此功能，请在 Job 的外形数据上，设定判定下锡优良与否的基准 · 阀值。
8.1.1 下锡基准值的设定方法
基准值设定的如下所述。
[1] 取得下锡前和下锡后的锡球部分的影像
1. 向机器传送 Job。
2. 启动辅助软件，在模组功能设定画面上选择对象模组。
3. 在 [ 模组功能的设定 ] 类别中选择 [ 浸渍动作的设定 ]。

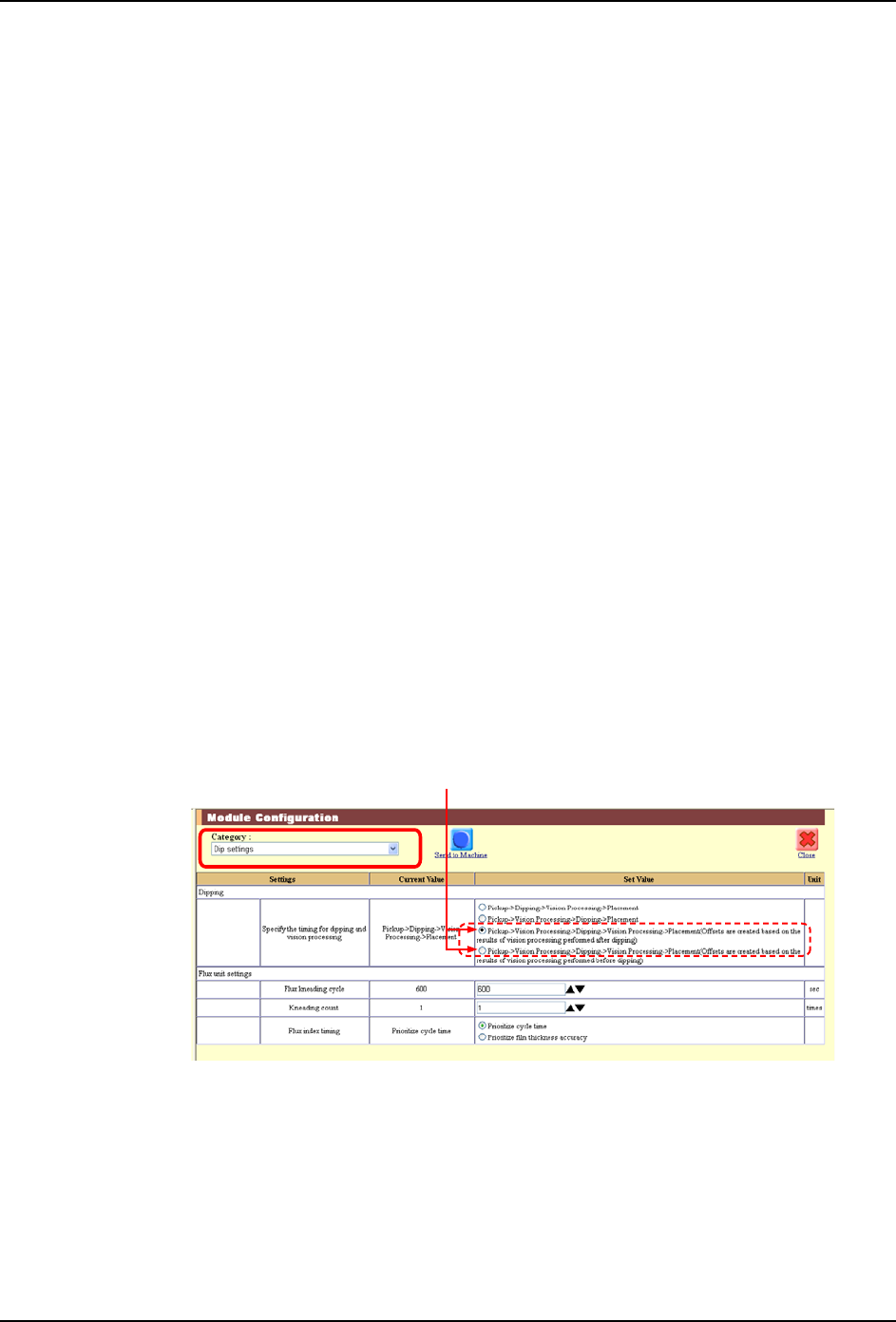

4. 在 [ 设定浸渍和元件影像处理的动作计时 ] 项目中，设定在浸渍动作的前后进行影像处
理 （为 [ 影像处理 (Vission Processing)-> 浸渍动作 (Dipping)-> 影像处理 (Vission
Processing)]）中的任何一个项目。
5. 运转机器直至浸渍动作后的影像处理工序为止，然后周期停止。
6. 选择辅助软件的 [ 机器信息的取得 ] 功能。
7. 选择 [ 影像的取得 ]。

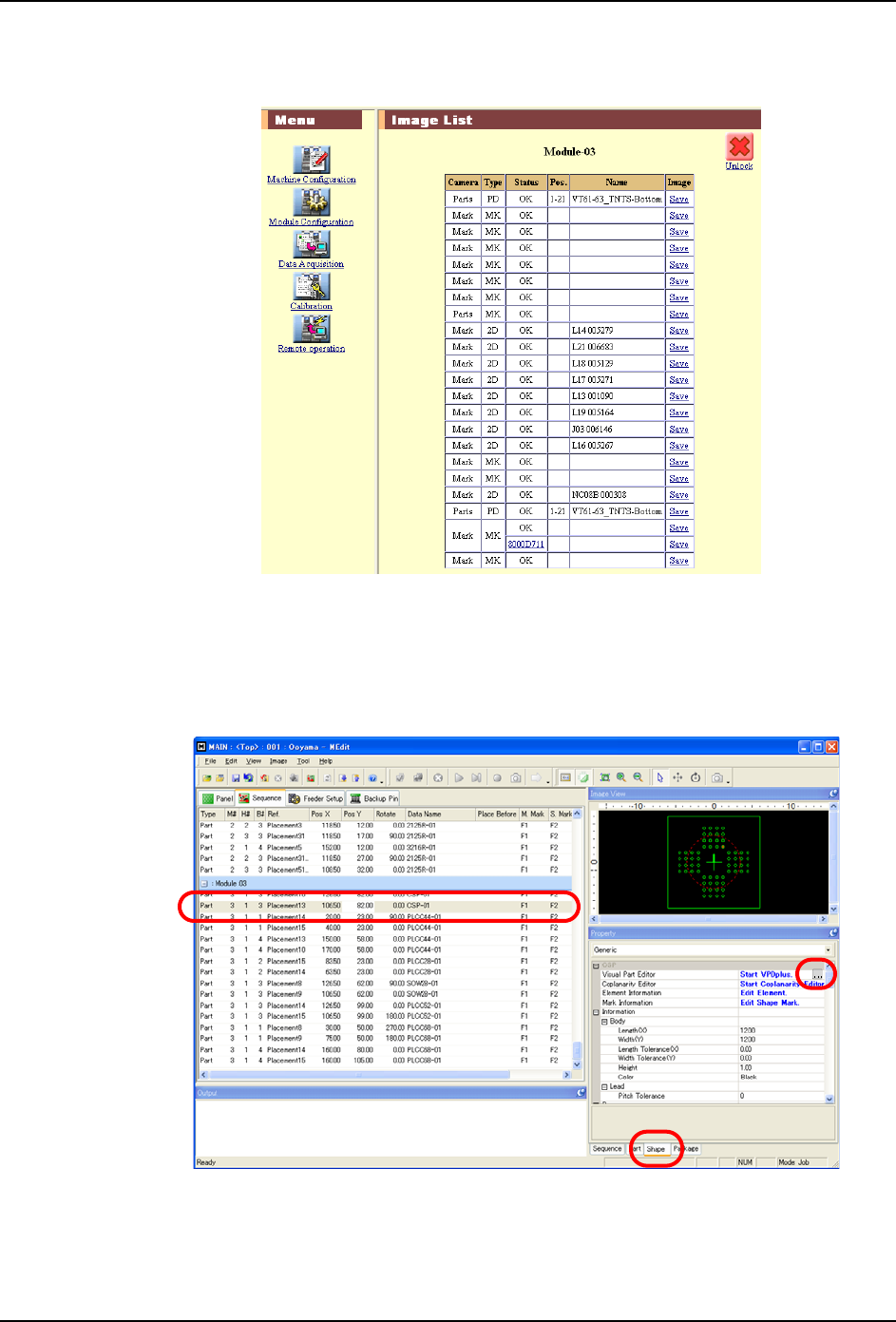

8. 单击 [ 开始 ] 后，显示影像一览。
[1] 使用辅助软件 （Accessory software)，取得下锡前和下锡后的锡球部分的影像。
[2] 使用 VPDplus，求出对下锡后可以正常进行影像处理，下锡前为影像错误的基准
值 （阀值）。
[3] 将确定的基准值 （阀值）设定在外形数据上。
01NST-0937E
Vision Processing->Dipping->Vision Processing
8. 参考 QD185-08
66 旋转式高级浸渍助焊剂单元使用说明书
9. 将浸渍动作前后的两影像文件保存在适当的目录中。
( 例如：\FujiFlexa\Client\Bin\VPDplus\Images）
[2] 使用 VPDplus，求出基准值 ( 阀值 )
1. 启动 MEdit 后，打开机器内的 Job。
2. 指定作为检查对象的外形数据后，启动 VPDplus。
01NST-0939E
01NST-0938E
(1)
(2)
(3)
QD185-08 8. 参考
旋转式高级浸渍助焊剂单元使用说明书 67

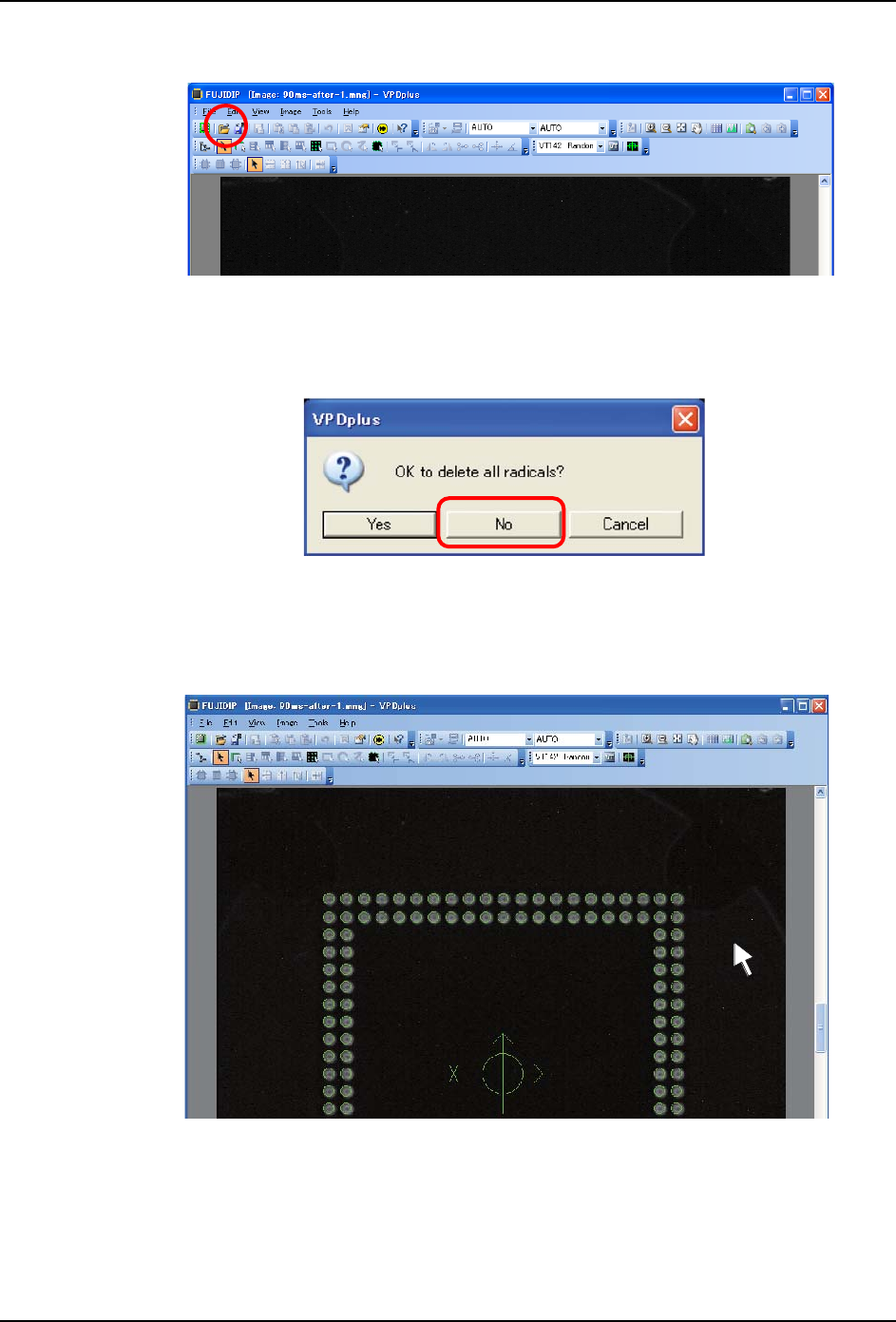

3. 为了读入下锡后的影像，请在 VPDplus 编辑画面上选择 [ 文件 ] - [ 打开影像 ]。
4. 在 [ 打开影像 ] 的对话框中，请选择下锡后的影像文件，并单击 〈打开〉。
5. 显示出是否删除所有的基本模块的对话框后，请单击 〈No〉。
6. 在读入下锡后的影像后，在 VPDplus 画面上请双击元件数据 （绿色）以外的部分。显示
[元件]对话框。
备注 )在VPDplus画面上右击鼠标，选择所显示的菜单的[属性]，也能够显示[元件]对话框。
01NST-0940E
01NST-0941E
01NST-0959E
