QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 39
6. 生产
6.1 贴装工作头和元件废弃箱的更换
浸渍助焊剂单元与 H01 工作头或 G04 贴装工作头组合在一起使用。另外，需要更换成专用的
元件废弃箱。
6.1.1 贴装工作头的更换
更换成 Job 中指定的贴装工作头。更换方法请参照 [NXT II 机械手册 ]。
6.1.2 元件废弃箱的更换

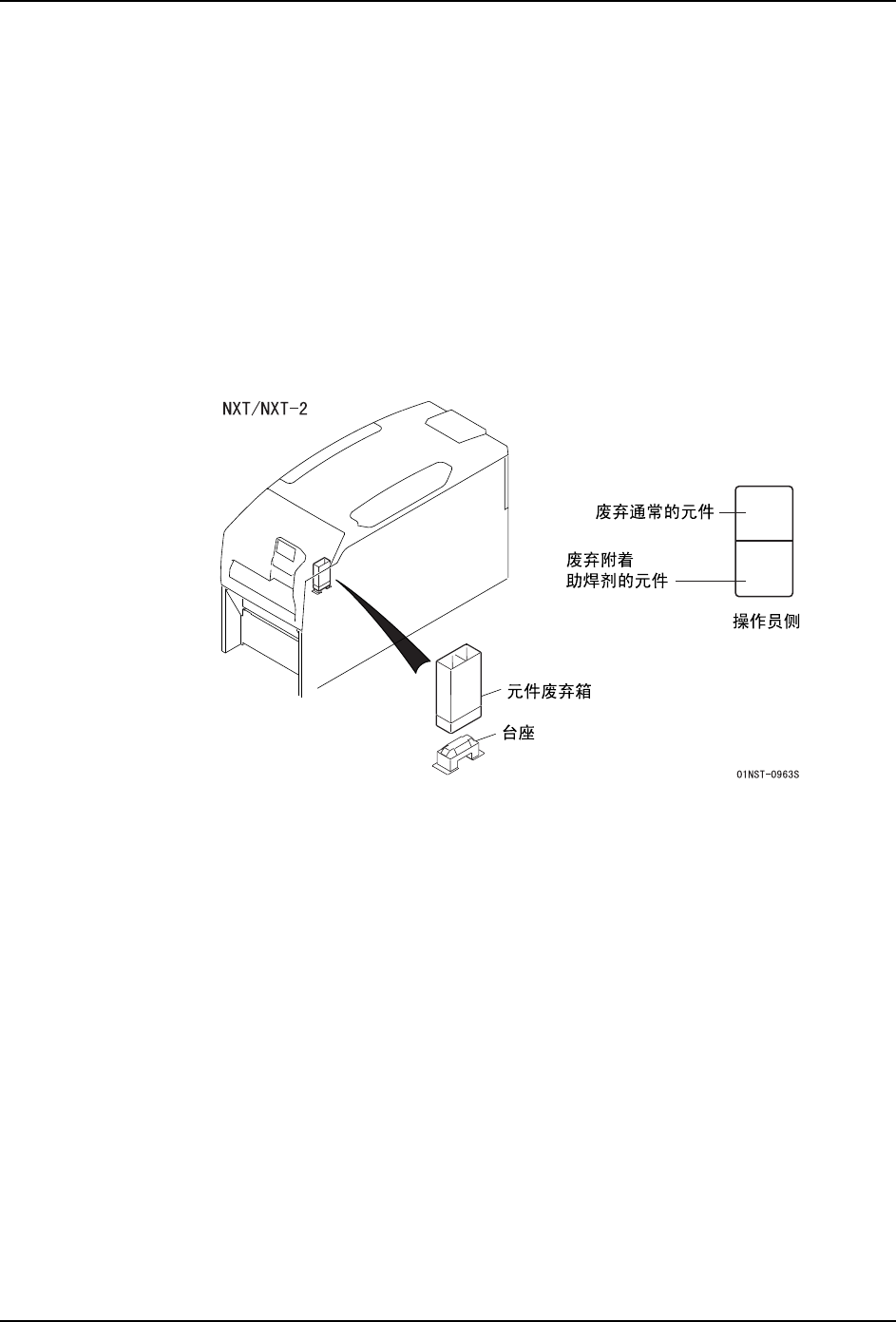

将附着了助焊剂的元件废弃到废弃箱后，就会造成不涂敷助焊剂的元件上也会附着助焊剂。
为了防止这种情况，请准备专用的元件废弃箱并进行更换。
备注 )
1.如果将元件的废弃处指定为 [Conveyor] 或 [Pickup Tray] 时，不良元件排出轨道或
使用中的料盘有可能附着助焊剂。
2.在安装元件废弃箱时，请完全插入到台座上。如果元件废弃箱没有被完成插入，运转
时有可能与工作头发生碰撞。
6. 生产 QD185-08
40 旋转式高级浸渍助焊剂单元使用说明书
6.2 动作模式的设定

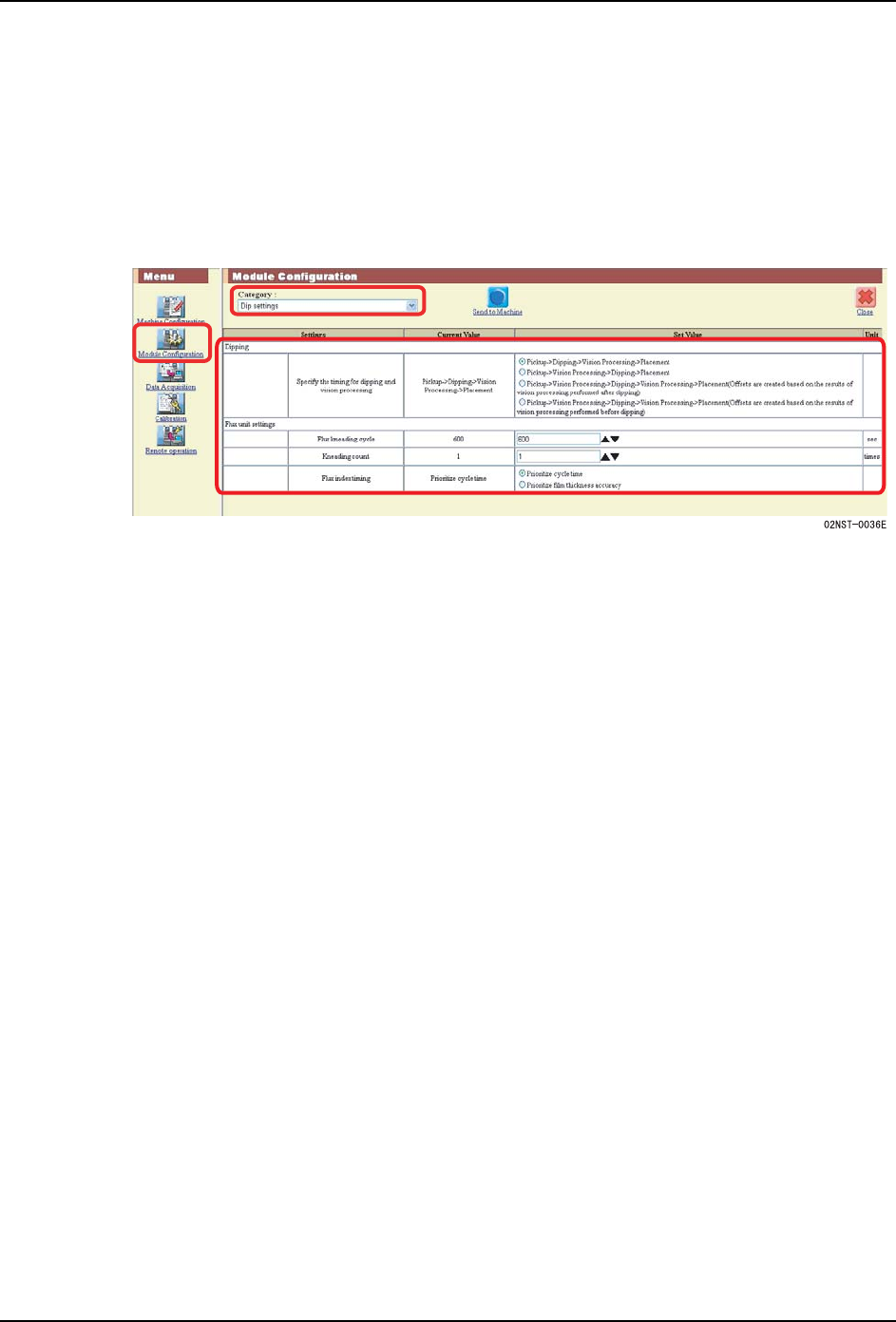

在辅助软件的模组功能设定中，设定动作模式。从在线监视器画面上选择对象机器并进行注
册，然后显示菜单画面。
1. 从 [Menu] 中选择 [Module Configuration]。
2. 从 [Category] 的下拉式菜单中选择 [Dip settings]。
3. 分别设定 [Dipping] 和 [Flux unit settings]。
1
2
3
