2. 安装 QD185-08 4 旋转式高级浸渍助焊剂单元使用说明书 c. 通过附属 的 φ4 空气管，将管接头、 ON/OFF 空气 阀和浸渍助焊剂单元 连接在一起。 8. 将 ON/OFF 空气阀放在机器外面，安 装带缺口的模组盖罩 （选购件） 。 9. 将拔下的外部空气供应管连接到空 气接入口上。
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 3
2. 安装
2.1 空气管的配管
为了向浸渍助焊剂单元供应气源 (0.5 MPa)，请在机器模组内进行空气管的配管工程。
2.1.1 附属部件
浸渍助焊剂单元附属了以下的部件。另外，还需要空气管用带缺口的模组盖罩 （选购件），
请另外准备。
2.1.2 M3/M3-2 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 从空气歧管上拔下现有的 φ6 空气管。
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
部件 个数 型式 （制造商）
空气分支用管接头 1 KQ2T064-04 （SMC）
ON/OFF 空气阀 1 HV4-4 （PISCO）
空气管 - φ4、φ6
2. 安装 QD185-08
4 旋转式高级浸渍助焊剂单元使用说明书
c. 通过附属的 φ4 空气管，将管接头、ON/OFF 空气阀和浸渍助焊剂单元连接在一起。
8. 将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到空气接入口上。
QD185-08 2. 安装
旋转式高级浸渍助焊剂单元使用说明书 5

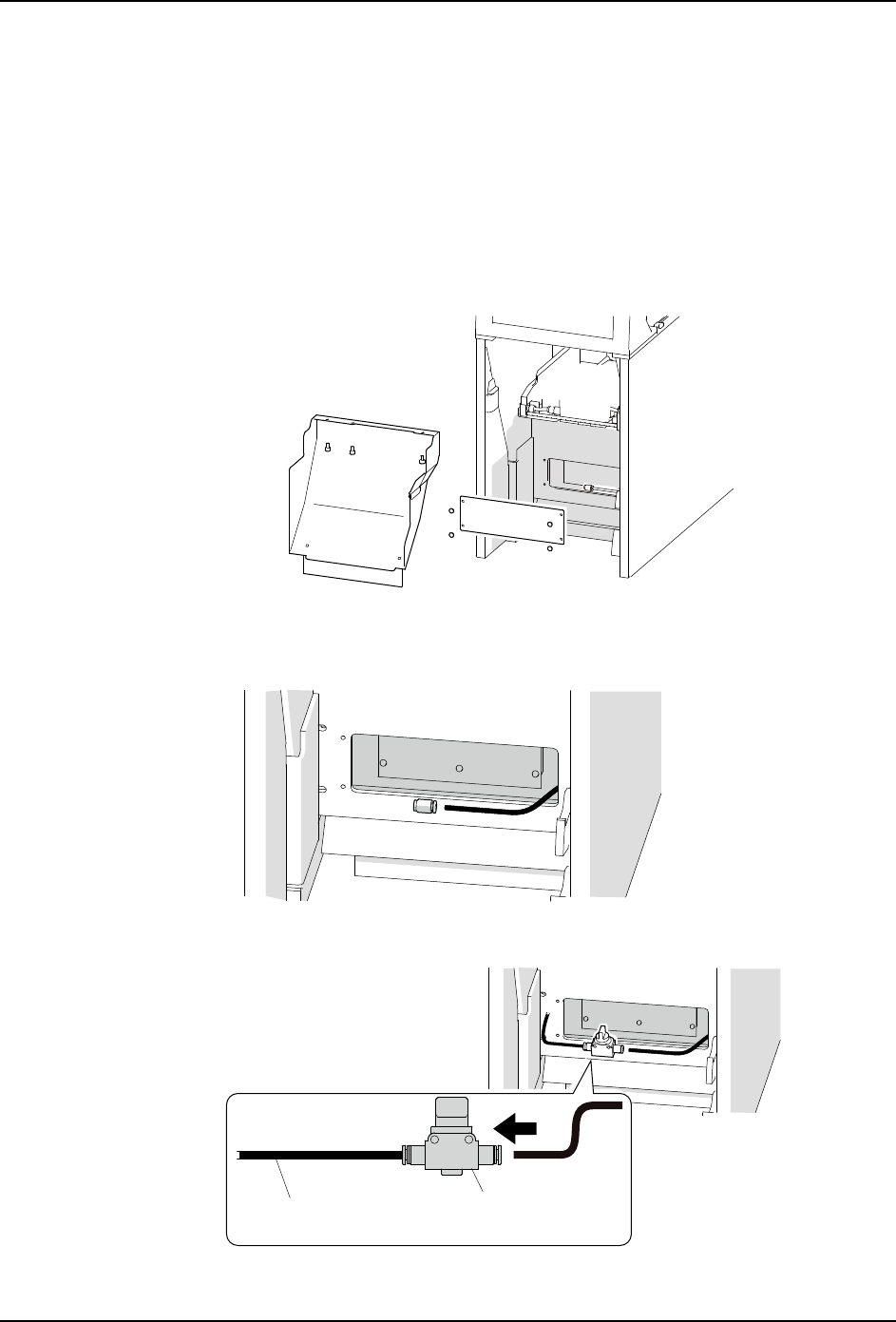

2.1.3 M3-2c 模组
1. 请关闭机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的薄板和盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 拔下空气管上的塞子。
b. 通过附属的 φ4 空气管和空气阀，将机器和浸渍助焊剂单元连接在一起。
01NST-2526
01NST-2527
1676
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
ぎ⇨䯔
