QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 57
6.6.3 元件落下异常
如果机器显示下图的错误画面时，说明在涂敷助焊剂后发生了元件落下。
请按照以下的步骤解除错误。
1. 提起浸渍助焊剂单元的控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
2. 请除去落到下锡台上的元件。
3. 请按下机器的 [READY ON] 按钮，执行吸嘴更换指令。
4. 如果吸嘴上附着了助焊剂，请清扫。
5. 提起浸渍助焊剂单元的控制杆锁定块然后握住操纵杆，将滑动平台返回到前进端。
6. 按下机器的 [READY ON] 按钮 （解除异常）。
6. 生产 QD185-08
58 旋转式高级浸渍助焊剂单元使用说明书
6.6.4 下锡台马达失调
下锡台被控制在一定的位置上停止，如果在指定位置没有停止而显示错误时，请按照以下步
骤进行恢复。
1. 提起浸渍助焊剂单元的控制杆锁定块然后握住控制杆，将滑动平台拉到最跟前。
2. 如果存在妨害下锡台旋转和刮刀动作的东西，请除去。
3. 将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定）切断电源。另外，离开手柄就会接通电
源。
5. 按下机器侧的对应料槽 No. 的设置按钮。该 LED 从红色变成绿色。
6. 按下机器的 [READY ON] 按钮。
QD185-08 6. 生产
旋转式高级浸渍助焊剂单元使用说明书 59

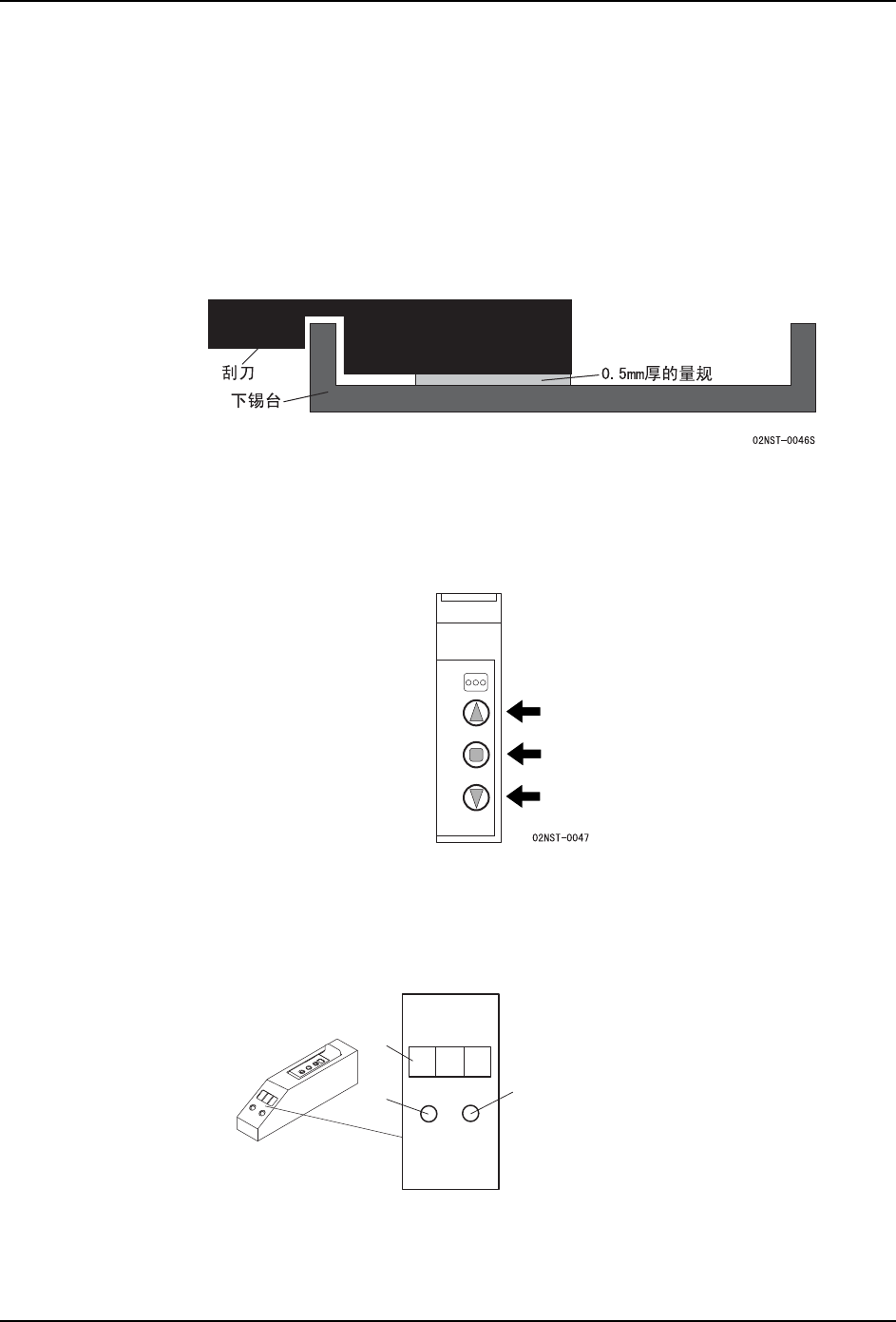

6.6.5 刮刀高度用编码器失去了原点位置时
通常，刮刀高度用编码器不会失去原点位置。
不过，如果用于调节刮刀高度的马达无法找到原点，则请按照以下步骤进行调节。
1. 请打开助焊剂浸渍单元的电源。
2. 为了上提刮刀，请按 “ 刮刀上升 ” 开关。随后请在刮刀和下锡台之间插入 0.5mm 厚的
塞尺。
3. 为了使刮刀、塞尺、下锡台这 3 者相互紧密贴合在一起，请按 “ 刮刀下降 ” 开关。
4. 请关闭助焊剂浸渍单元的电源。
5. 请先让助焊剂浸渍单元保持步骤 3 的状态，然后再一并按住操作面板上的三个按钮
（[ ▲ ][ ■ ][ ▼ ]）并同时打开助焊剂浸渍单元的电源。( 重新设置刮刀高度调节马
达的原点 )。
6. 请确认操作面板上所显示的数字是否是 " ５００ " 。如果数字不是 " ５００ "，则请
重复执行 4、5 两步骤。
7. 请取出 0.5mm 厚的塞尺。请按 “ 刮刀下降 ” 开关直到操作面板上的数字显示为 "
０７０ " 为止。
8. 请将 0.07mm 厚的塞尺插入刮刀和下锡台之间并确认两者之间的空隙宽度是否是
0.07mm。如果空隙宽度不是 0.07mm，则请用塞尺测量空隙的实际宽度并补正偏移量。
PWR
ERR
4
4
4
2
1
3
1. 数字显示部
2. 圆形按钮（刮刀上升）
3. 圆形按钮（刮刀下降）
01NST-2991-S
