3-9 Tg1297-ID-GU 1.2 生産運転前の準備 (2) パスワードを入力して [OK] ボタンを押します。 タッチスクリーンにメインメニューバーおよび生産運転メ ニュー画面が表示されます。 Fig.1C12 0602-001
3-8
Tg1297-ID-GU
1.2 生産運転前の準備
1.2.2 生産運転画面の表示
(1) 与えられている権限に応じて、“スーパーバイザ”、“オペレータ 1”
または“オペレータ 2”を押します。

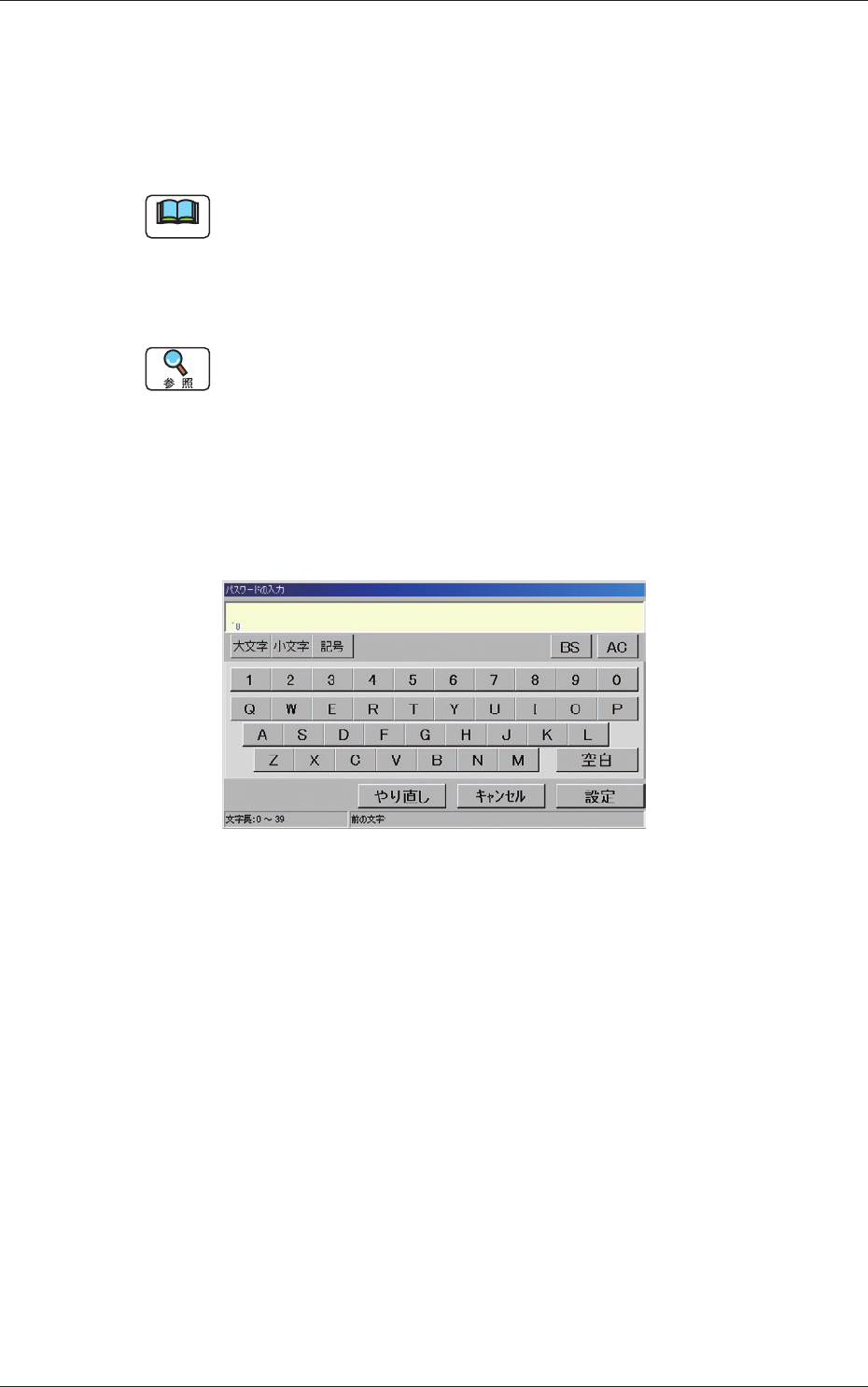

“パスワード入力”画面が表示されます。
ノート
本装置には、各種データ群を誤って消してしまったり、第三者が勝
手に装置を操作してしまうなどの不都合を起こさないように、パス
ワードによる保護機能が装備されています。
パスワードは次に示す 3 種類が設定され、各々のパスワードによる
装置の使用に制限が設けられています。
パスワード設定の詳細については、“第 3 巻 4 章 2.1 パスワード
タブ”を参照してください。
[ スーパーバイザ ] ： 装置の管理責任者用
[ オペレータ 1] ： 上位のオペレータ用 ( 主に、データの編集
および運転など、すべての操作を許可しま
す。)
[ オペレータ 2]
： 下位のオペレータ用 ( 主に、運転に関する
操作のみに限定します。)
Fig.1C11
0602-001
3-9
Tg1297-ID-GU
1.2 生産運転前の準備
(2) パスワードを入力して [OK] ボタンを押します。
タッチスクリーンにメインメニューバーおよび生産運転メ
ニュー画面が表示されます。
Fig.1C12
0602-001
3-10
Tg1297-ID-GU
1.2 生産運転前の準備
1.2.3 ソルダペーストと基板の準備
•
ソルダペーストの準備
(1) メインメニューバーの [ 段取替え
] ボタンを押します。
Fig.1C13
(2) サブメニューバーの [ 個別段取替え ] ボタンを押します。
Fig.1C14
0703-002
