1-3 Tg1297-ID-GU 2.1 装置の外観 2.1.2 ユニット配置図 スキージヘッド部 スクリーンホルダ部 基板認識部 搬出コンベア部 (Rコンベア) 基板チャック部 テーブル部 供給コンベア部 (Lコンベア) Fig.1A4 装置前面 クリーニング部 Fig.1A5 装置後面 0602-001
1-2
Tg1297-ID-GU
2. 各部の名称と機能
2. 各部の名称と機能
2.1 装置の外観

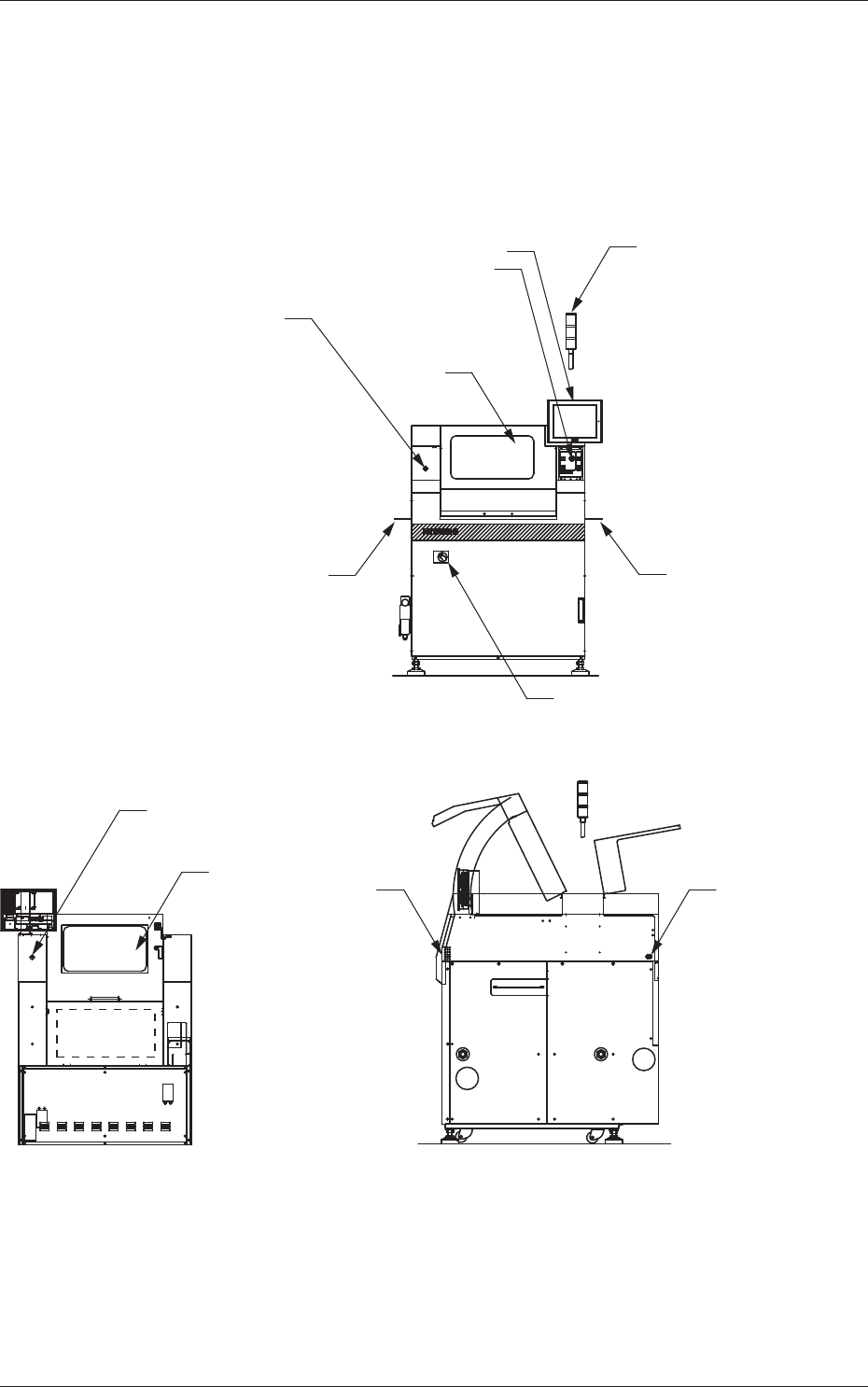

2.1.1 全体図
非常停止スイッチ
電源ブレーカ
タッチスクリーン
タワー灯
操作パネル
L
コンベア
(
EMERGENCY STOP
)
開閉扉
R
コンベア
Fig.1A2 装置前面
非常停止スイッチ
(
EMERGENCY STOP
)
開閉扉
Fig.1A3 装置後面 Fig.1A3-1 装置右側面
0602-001
イーサネットLAN
USBポート
1-3
Tg1297-ID-GU
2.1 装置の外観
2.1.2 ユニット配置図
スキージヘッド部
スクリーンホルダ部
基板認識部
搬出コンベア部
(Rコンベア)
基板チャック部
テーブル部
供給コンベア部
(Lコンベア)
Fig.1A4 装置前面
クリーニング部
Fig.1A5 装置後面
0602-001
1-4
Tg1297-ID-GU
2.2 使用者保護のための機構
2.2 使用者保護のための機構
2.2.1 [ 非常停止 ] スイッチ
非常停止
Fig.1A6
[ 非常停止 ] スイッチは、非常時などで緊急に装置を停止させたい
ときに使用します。
[ 非常停止 ] スイッチを押すと、
電源が切れすぐに装置が停止します。
電源が切れると、前面操作パネルの [ 電源 入 ] ボタンが赤色に点
灯します。
•
[ 非常停止
] スイッチのロック
[ 非常停止 ] スイッチを押し、電源が切れて装置が停止すると、
[ 非
常停止 ] スイッチはロックされ、不注意で電源を再投入することが
できないようになります。
•
[ 非常停止
] スイッチのロック解除
電源を再投入する場合には、非常停止の原因を確認および除去し、
各部の再確認を行った後に、 [ 非常停止
] スイッチのロックを解除
する必要があります。
[ 非常停止 ] スイッチを右に回して手前に引くと、ロックが解除さ
れます。
非常停止
Fig.1A7
0602-001
