3-14

Tg1297-ID-GU

1.3 生産運転の始動

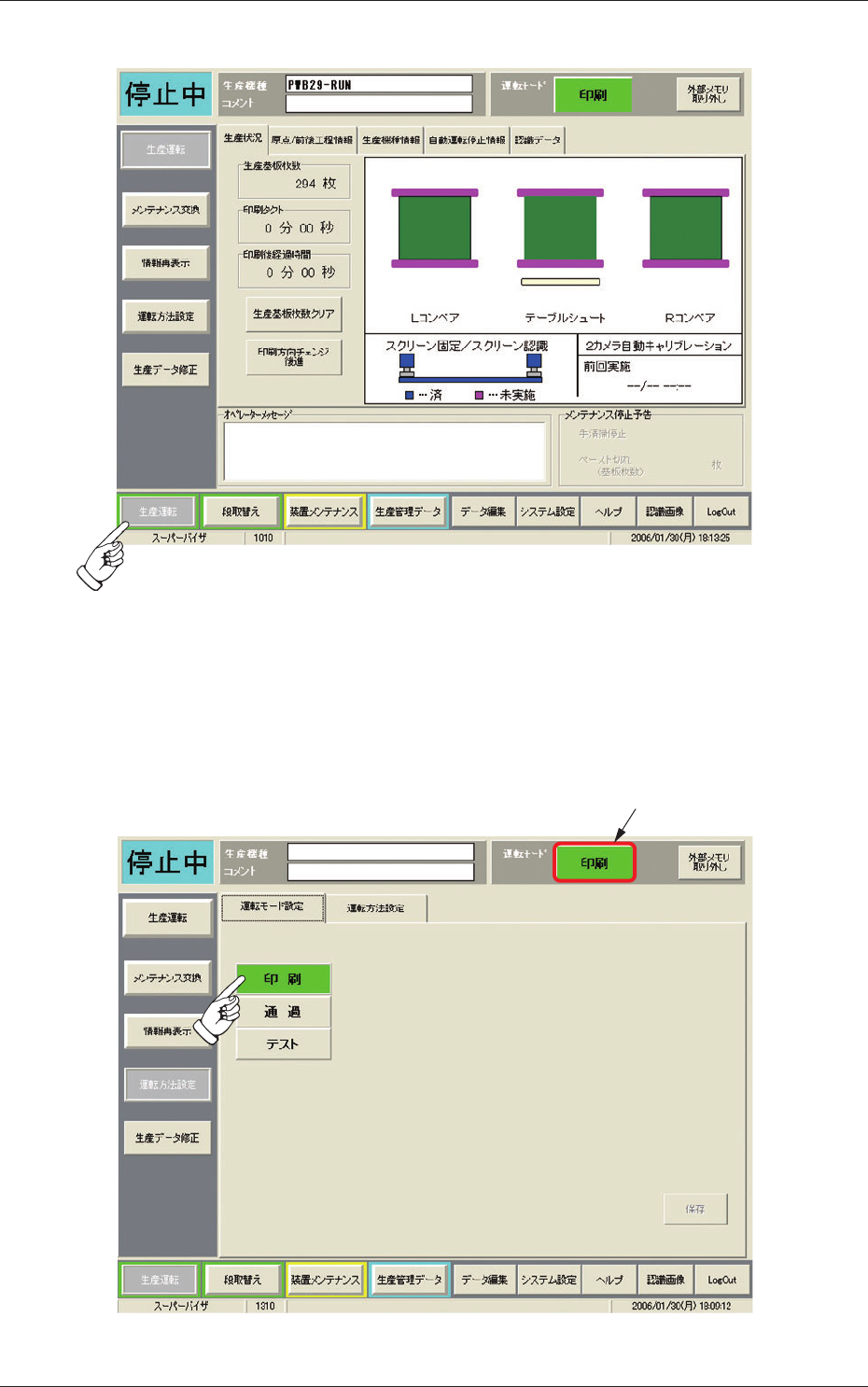

(4) メインメニューバーの［生産運転］ボタンを押します。

Fig.1C20

(5) 現在の“運転モード”が“印刷”でない場合は、A を押します。

運転方法設定サブメニュー画面の [ 運転モード設定 ] タブ画面

で、

[ 印刷 ] ボタンを押します。

画面上部に表示されている“運転モード”が“印刷”に切替ります。

Fig.1C21 運転方法設定サブメニュー画面

0602-001

3-15

Tg1297-ID-GU

(6) 前面操作パネルの [ 始動 ] ボタンを押すと生産運転 ( 印刷 )

が始動します。

生産運転 (印刷) が始動すると、原点表示はすべて消え、 [ 始動 ]

ボタンの LED ( 緑色 ) とタワー灯の緑色ランプが点灯します。

Fig.1C22

ノート

(a) 生産運転メニュー画面以外では始動できません。

(b) 基板位置決め部にすでに基板がある場合は、その基板には印刷

されずに排出されます。

1.3 生産運転の始動

0602-001

3-16

Tg1297-ID-GU

1.4 生産運転の停止と再始動

1.4.1 部品の補給および基板の補給

生産運転中のスキージの交換やソルダペーストの補給は、自動運転

停止状態で行う方法と、運転を一時停止して行う方法があります。

•

自動運転停止の場合

生産運転中に自動運転停止設定のスキージ寿命停止設定値になると、

異常警報とともに装置が停止します。

その際には、以下の手順でスキージを交換して、生産運転を再始動

してください。

(1) [ リセット

] ボタンを押して、異常警報を解除します。

(2) サブメニューバーの [ メンテナンス交換 ] ボタンを押し、［ス

キージ交換 ] タブを押すと以下の画面が表示されます。

Fig.1C23

(3) [ スキージ清掃位置移動 ( 始動 )] ボタンを選択し、前面操作パ

ネルの [ 始動 ] ボタンを押すと、スキージが清掃位置に移動し

ます。

(4) 前面操作パネルの [ 運転モード

/ 段取 ] スイッチを“段取”側

に切替えます。

(5) 前面の開閉扉を開けます。

0602-001
