3-22
Tg1297-ID-GU
1.7 電源の遮断
1.7.1 電源の遮断手順
装置の電源を遮断するための手順を説明します。
注意
必ず操作画面からログアウトして、“LOGIN タイプ選択”
画面を表示させ、シャットダウンしてから装置の電源を
切ってください。
シャットダウンせずに装置の電源を切ると、保存したデー
タを消失したり、場合によっては、コンパクトフラッシュ
カード (CF) や装置本体を破損することがあります。
操作手順
（1） メインメニューバーの [LogOut] ボタンを押します。
Fig.1C27
1.7 電源の遮断
0607-002
3-23
Tg1297-ID-GU
1.7 電源の遮断

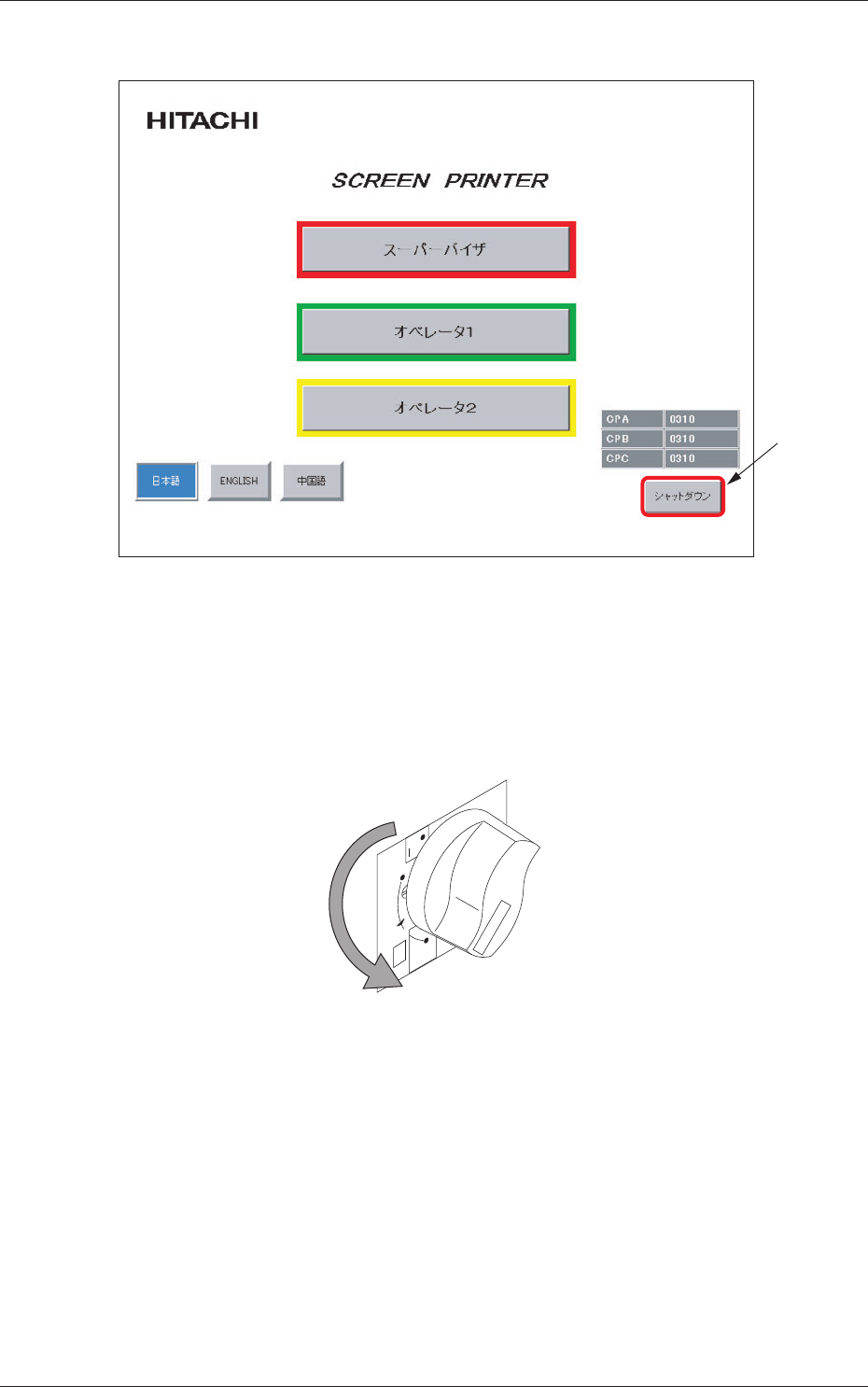

(2) “LOGIN タイプ選択”画面に戻ります。
A
Fig.1C28
（3） “LOGIN タイプ選択”画面で [ シャットダウン ] ボタンを押すと、
シャットダウン処理後、装置の電源が切れます。
(4) 電源ブレーカの操作レバーを OFF
の位置にします。
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
push
to
trip
Fig.1C31
主電源ランプが消灯します。
0703-002
3-24
Tg1297-ID-GU
1.7 電源の遮断
1.7.2 電源ブレーカのロック
装置を長時間使用しない場合は、電源ブレーカに南京錠をかけてく
ださい。
(1) 電源ブレーカのロックレバーを下図の A 方向に引き出します。
ロックレバーから手を離すと、ロックレバーが引き込んでしま
いますので、手を離さないようにしてください。
(2) ロック穴に南京錠をかけます。
ロックレバー
南京錠
Push to trip
reset
OFF
ON
tripped
push
to
trip
Fig. 1C32 電源ブレーカのロック
注意
南京錠のカギは、保守員以外の人がさわれないように管理
してください。
0607-002
