1-8
Tg1297-ID-GU
2.3 操作のための機構

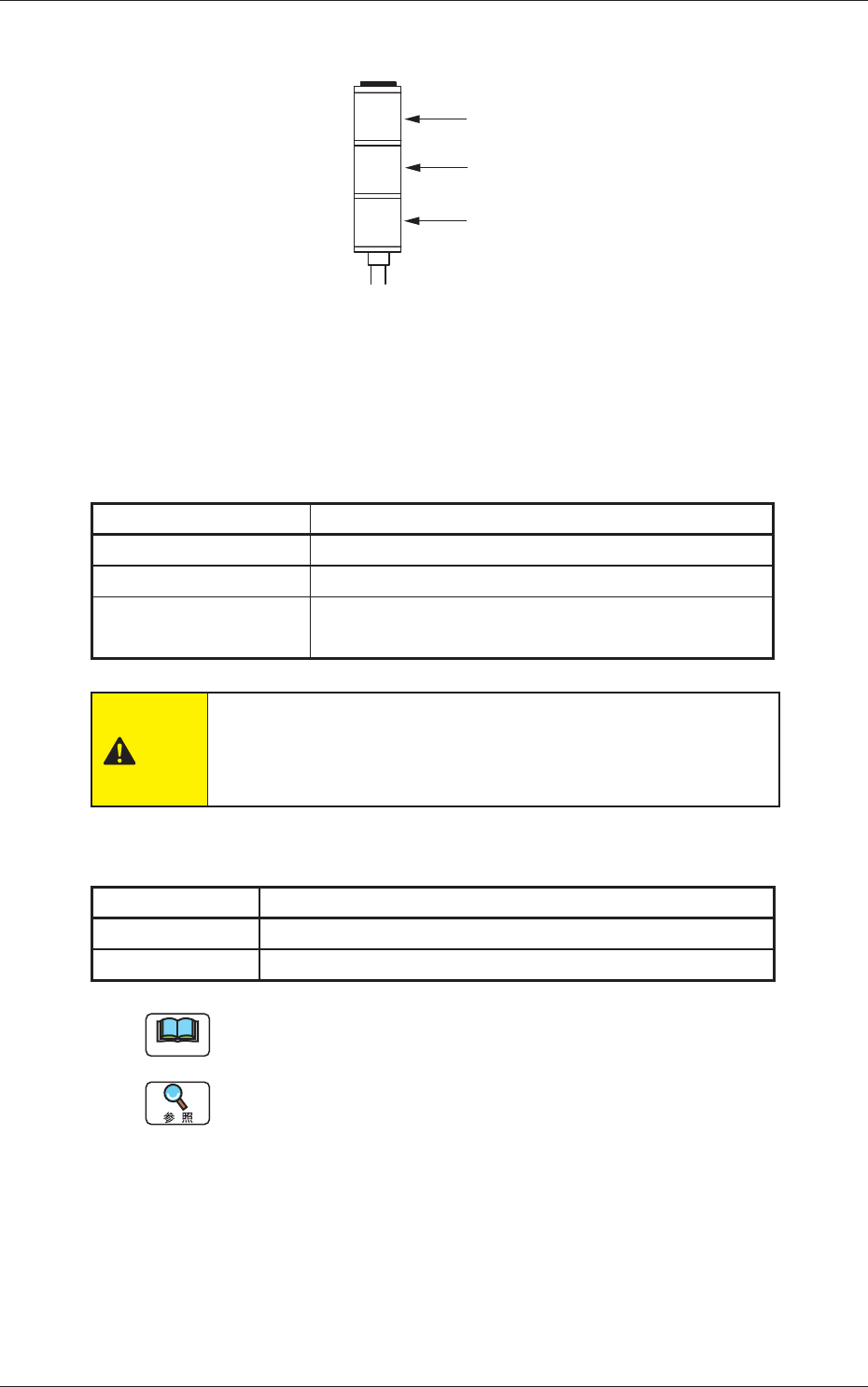

2.3.2 タワー灯
赤
黄
緑
Fig.1A14 タワー灯
タワー灯は、装置の状態をランプとブザーで知らせます。
•
ランプの点灯色
装置は、以下の設定で出荷されます。
Table 1A2
点灯色 装置の状態
赤 異常発生 ( 運転停止 )
黄 部品切れ ( 予告 )
緑 生産運転
待機中は、点滅します。
注意
タワー灯が緑色で点灯中または点滅中のときは、装置が動
いていなくても自動運転中 ( 待機状態 ) です。
装置稼働部に触れないでください。
•
ブザー
Table 1A3
ブザー 装置の状態
連続音 非常停止
断続音 異常発生
ノート
ランプの点灯色およびブザーに対する装置の状態は、環境設定で変
更できます。
詳細については、第 3 巻 4 章 2.2 “タワー灯 / ブザー設定”タブ
を参照してください。
0703-002
1-9
Tg1297-ID-GU
2.3 操作のための機構

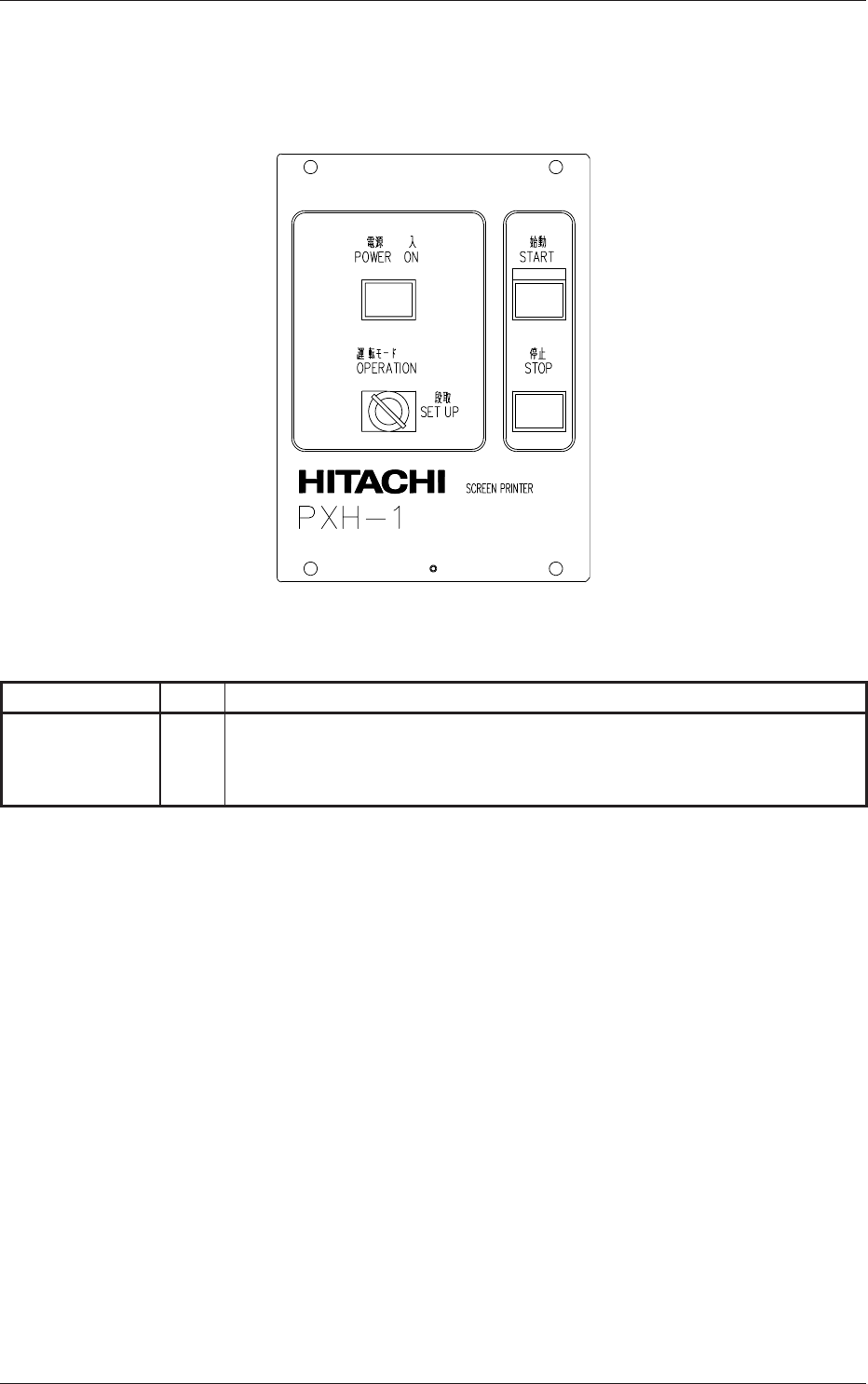

2.3.3 操作部
前面操作パネルには、装置を操作するために必要なスイッチやボタ
ン類がまとめて配置してあります。
Fig.1A15
Table 1A4
スイッチ名 記号 機 能
電源 入
POWER ON
S01
•
操作電源の“入” (ON) を行います。操作電源のみ通電は、“LED
が赤に点灯”します。操作電源と負荷電源の通電は、
“LED が緑に
点灯”します。
0602-001
1-10
Tg1297-ID-GU
2.3 操作のための機構
Table 1A5
スイッチ名 記号 機 能
運転モード
OPERATION
段取
SET UP
S05
•
切替えスイッチキーを差し込んで、“運転モード /
段取”の切替
えを行います。
生産運転は、“運転モード”側で行います。
“運転モード / 段取”の切替えは、装置が停止中のみ行えます。
“段取”側に設定すると、以下の状態となります。
(a) 装置の出荷時の初期設定においては、タワー灯 赤 / 黄 / 緑
がすべて点灯します。
(b) 開閉扉の開閉に関係なく以下の操作が禁止されます。
生産運転、基板移載 ( サイクル
) 操作、全原点復帰操作、
テスト確認、ユニット調整、ティーチング操作
始動
START
S03
•
自動運転の始動を行います。
LED 点灯中は、自動運転中を示します。
ただし、運転中に停止 (STOP) を受付けた場合は LED
が消灯し
ます。
停止
STOP
S04
•
自動運転の停止を行います。
注意
[ 運転モード / 段取 ] スイッチを“段取”側に設定
すると、開閉扉のインタロック機能が解除され危険
です。
•
“段取”側での運転は、段取時以外使用しないで
ください。
•
切替えスイッチキーは、必要なとき以外は外して、
管理責任者が保管してください
