1-13
Tg1297-ID-GU
2.3 操作のための機構

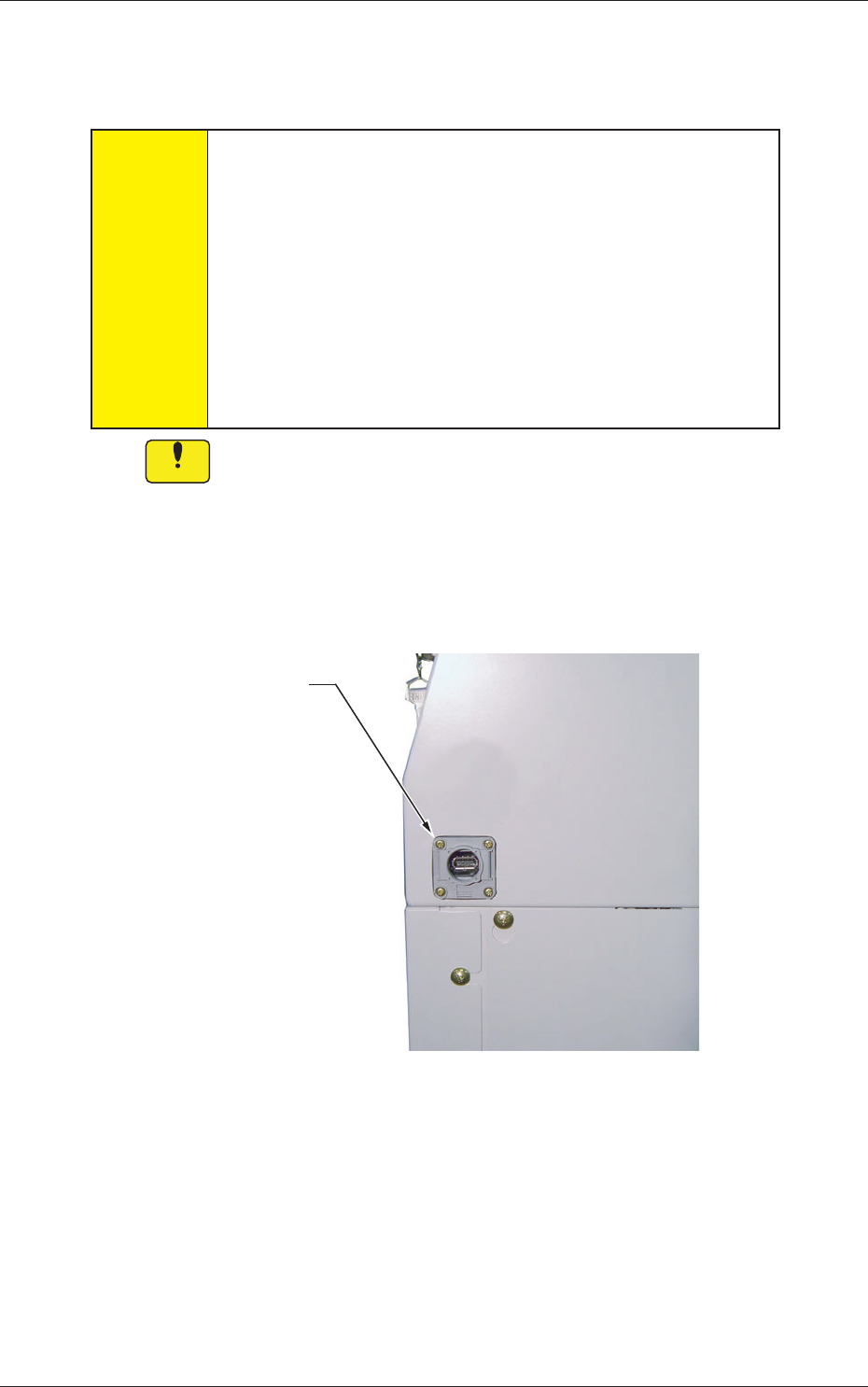

2.3.6 USB ポート
市販の USB メモリを取付け、外部装置として使用できます。
注意
•
指定された機能以外に USB メモリを使用しないでくださ
い。
ウイルスの感染、装置 HDD 内のソフトウェアの変更などに
より、装置が故障する可能性があります。
•
USB メモリを取外す際には、画面右上の [ 外部メモリ取り
外し ] ボタンを押してください。
書き込み中に取外すと、USB メモリ故障の原因になります。
•
USB メモリの形状によっては、挿入できない場合がありま
す。
注 意
(a)
この USB ポート (1.1) は、USB メモリ用であり、他の USB 機
器の動作は保証されません。
(b) USB メモリのコネクタ周辺の外形が直径 18.0 mm 以内に納まる
USB メモリをご使用ください。
上記以上の外形の場合、USB ポートの形状上、差し込むことが
できません。
USBポート(1.1)
Fig. 1A18 USB ポート
0602-001
1-14
Tg1297-ID-GU
2.3 操作のための機構

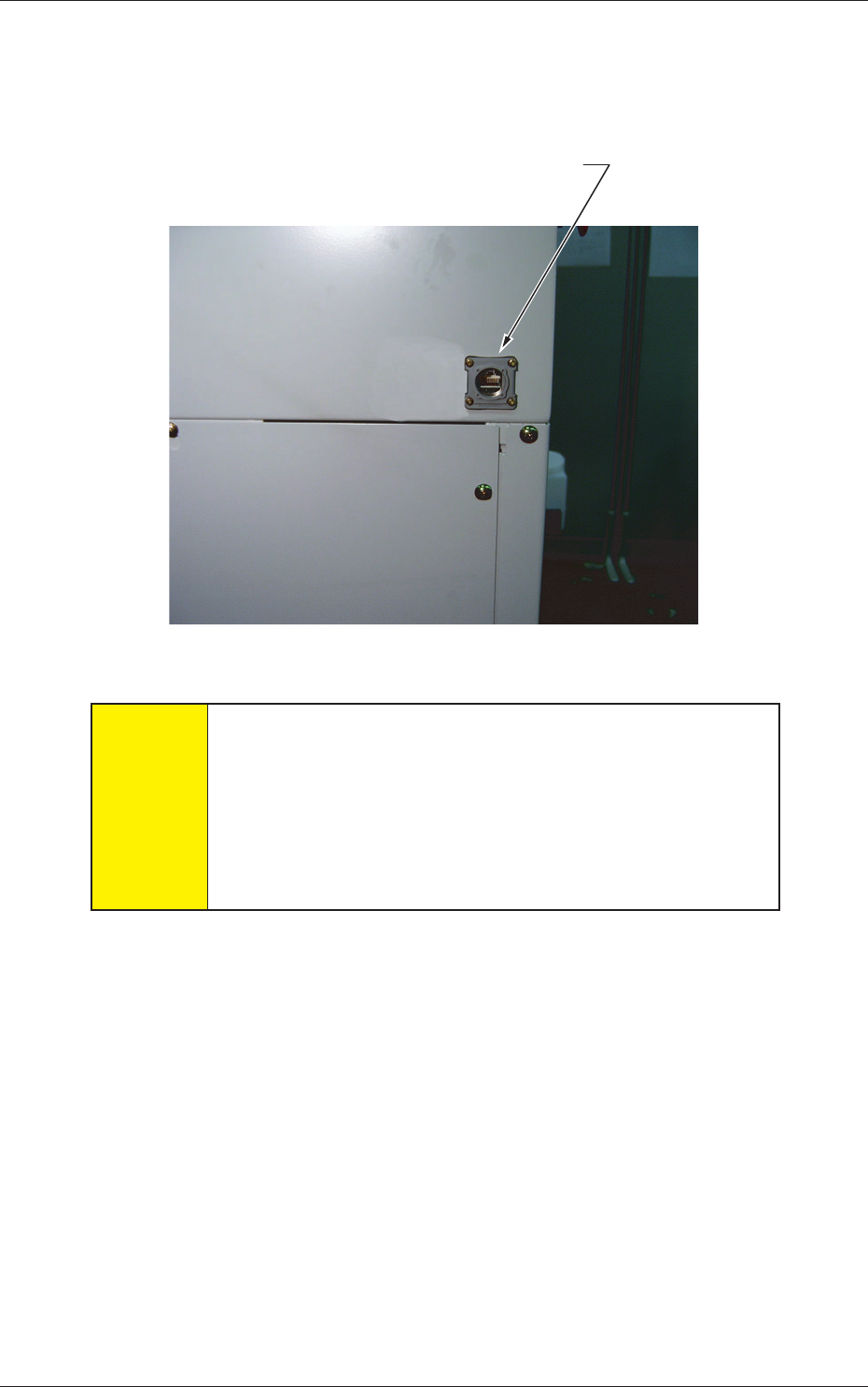

2.3.7 イーサネット LAN
ネットワークターミナル ( オプション ) と装置間で通信を行うこと
ができます。
イーサネットLAN接続コネクタ
Fig. 1A19 イーサネット LAN
注意
•
ウィルス対策が不完全なコンピュータからのイーサネット
LAN 通信は、行わないでください。
ウィルスの感染により、装置が故障する可能性があります。
•
指定された機能以外の操作でイーサネット LAN 通信を使用
して、外部通信しないでください。
装置が故障の原因になります。
0602-001
1-15
Tg1297-ID-GU
2.4 主要ユニット
2.4 主要ユニット

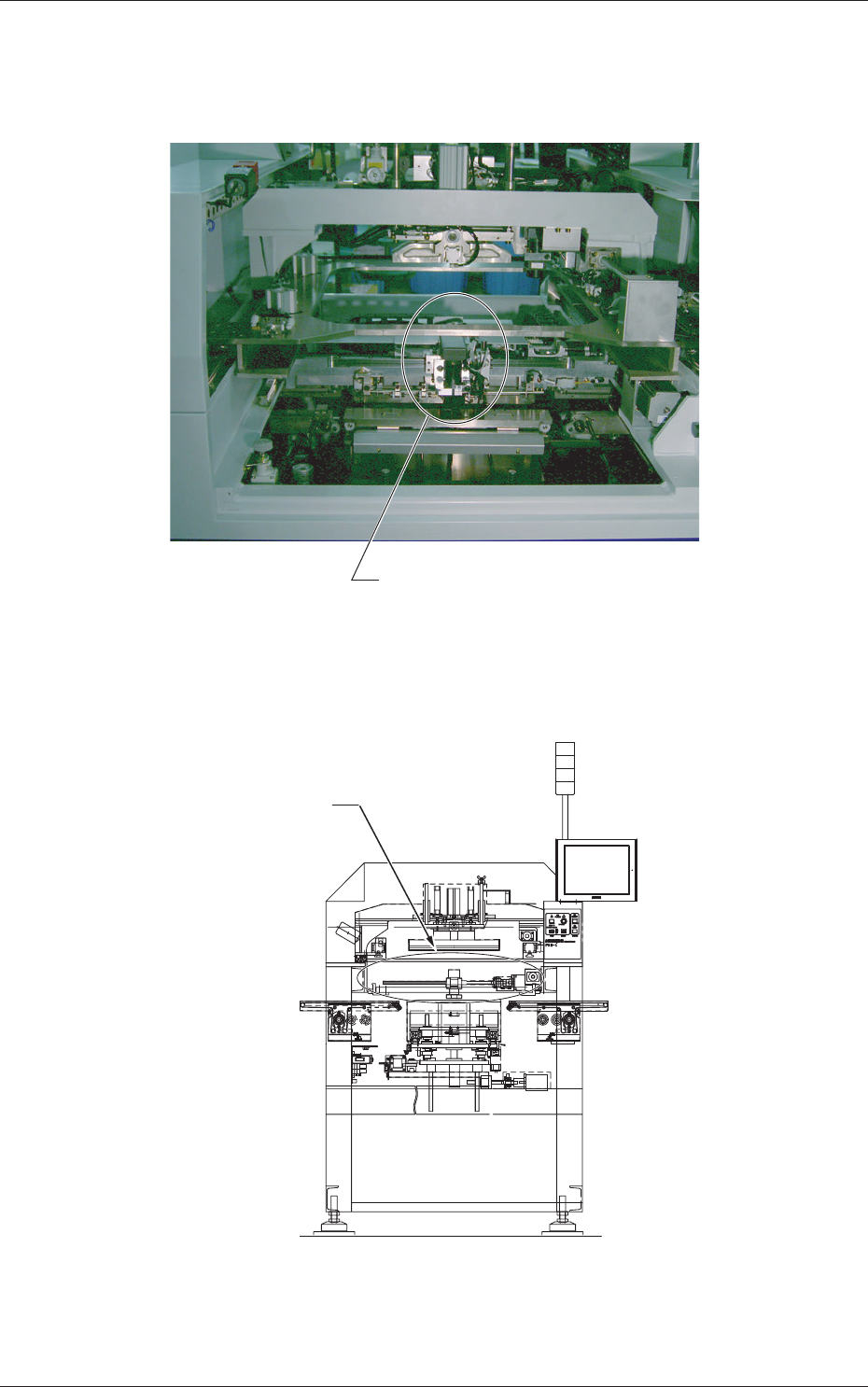

2.4.1 基板認識部
基板認識カメラ
Fig.1A20
基板の位置補正を行うために、基板認識カメラなどのユニットで構
成されています。
基板認識部
装置前面
Fig. 1A21
0602-001
