1-19
Tg1297-ID-GU
2.4 主要ユニット
•

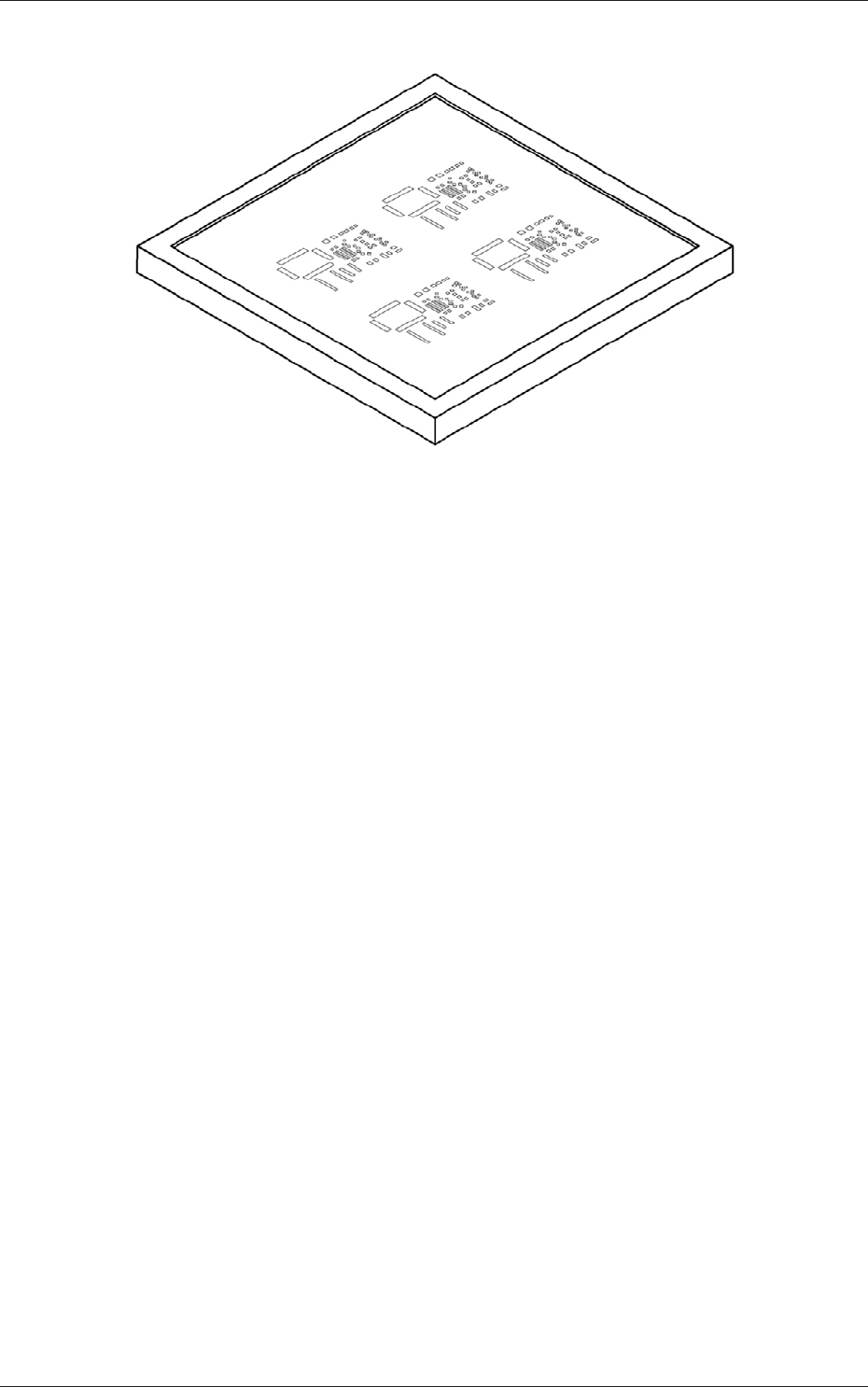

スクリーン
Fig.1A28
ソルダペーストをスクリーン開口部 ( 印刷パターン ) を通して、基
板に印刷するためのものです。
0602-001
1-20
Tg1297-ID-GU
3. 印刷のしくみ
3. 印刷のしくみ
3.1 基板搬入と基板位置決め
基板
供給コンベア
基板位置決め部
テーブル
供給側基板ストッパ
Fig.1A29
(1) 前工程装置から供給コンベアに送られてきた基板は、“供給側基
板ストッパ”に当たり停止します。
(2) 基板位置決め部を載せたテーブルが基板供給位置まで移動しま
す。
(3) 基板は基板位置決め部へ移載され固定されます。
3.2 基板認識
基板認識マーク
基板
基板認識カメラ
Fig.1A30
(1) 基板認識カメラは、2 個の認識マークを認識します。
0602-001
1-21
Tg1297-ID-GU
3.3 印刷
3.3 印刷
基板
テーブル
スクリーン
スキージ
Fig.1A31
(1) スキージがスクリーン上に下降します。
(2) スキージは、ソルダペーストを押し付けながらスクリーン開口
部からソルダペーストを基板上に印刷します。
3.4 基板搬出
基板
排出コンベア
テーブル
Fig.1A32
(1) 印刷の終了した基板は、排出コンベア上に移動し、後工程装置
へ送られます。
0602-001
