3-1 1 Tg1297-ID-GU 1.2 生産運転前の準備 (3) [ スキージ交換 ] タブを押すと以下の画面が表示されます。 Fig.1C15 (4) [ ペーストかき寄せ位置移動 ] ボタンを選択し、前面操作パネ ルの [ 始動 ] ボタンを押すと、スキージとスクリーンがペース トかき寄せ位置に移動します。 (5) 前面操作パネルの [ 運転モード / 段取 ] スイッチを“段取”側 に切替えます。 (6) 前面開閉扉を開けま…
3-10
Tg1297-ID-GU
1.2 生産運転前の準備
1.2.3 ソルダペーストと基板の準備
•
ソルダペーストの準備
(1) メインメニューバーの [ 段取替え
] ボタンを押します。

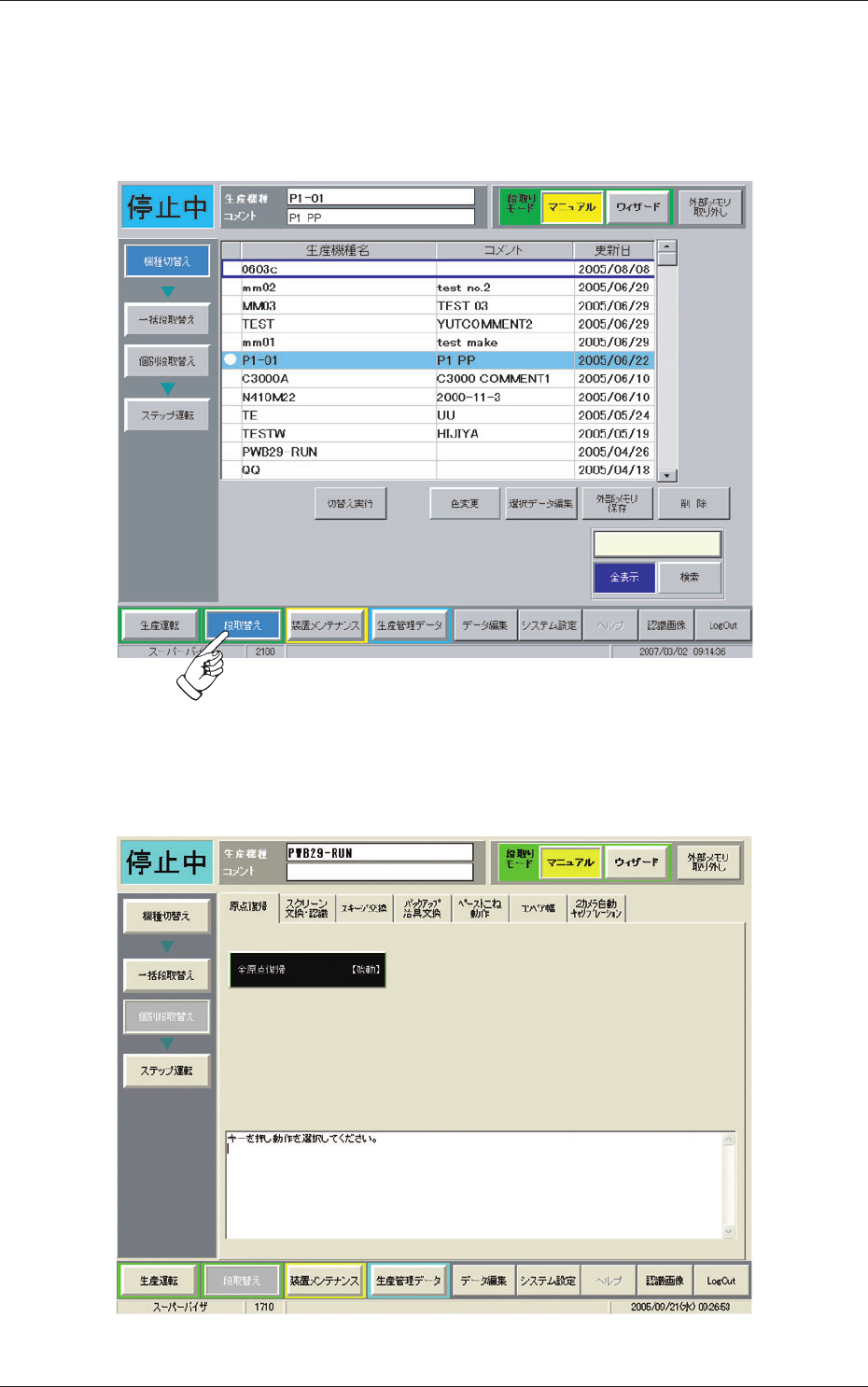

Fig.1C13
(2) サブメニューバーの [ 個別段取替え ] ボタンを押します。
Fig.1C14
0703-002
3-11
Tg1297-ID-GU
1.2 生産運転前の準備

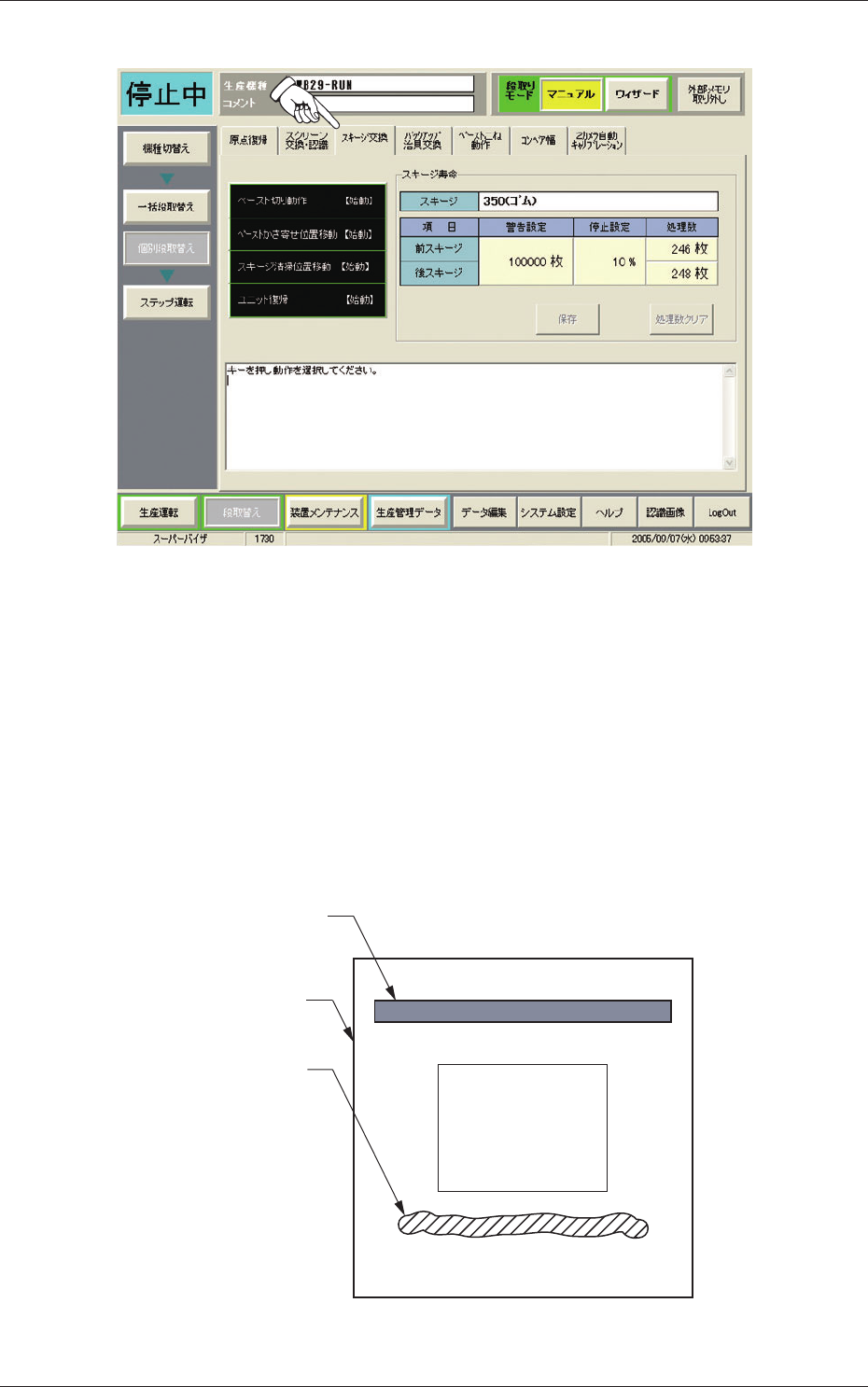

(3) [ スキージ交換 ] タブを押すと以下の画面が表示されます。
Fig.1C15
(4) [ ペーストかき寄せ位置移動 ] ボタンを選択し、前面操作パネ
ルの [ 始動 ] ボタンを押すと、スキージとスクリーンがペース
トかき寄せ位置に移動します。
(5) 前面操作パネルの [ 運転モード
/ 段取 ] スイッチを“段取”側
に切替えます。
(6) 前面開閉扉を開けます。
(7) スクリーン上にソルダペーストを補給します。
スキージ
印刷パターン
スクリーン
ソルダペースト
（装置奥側）
（装置手前側）
Fig.1C16
0602-001
3-12
Tg1297-ID-GU
1.2 生産運転前の準備
(8) 前面開閉扉を閉めます。
(9) 前面操作パネルの [ 運転モード / 段取 ] スイッチを“運転モー
ド”側に切替えます。
ノート
ソルダペーストは、長時間放置しておくと乾燥して使用できなくな
ります。ソルダペーストの供給は生産運転始動直前に行ってくださ
い。
•
基板の準備
通常の生産運転の場合は、前工程の装置に基板が準備されているこ
とを確認してください。
本装置を単独で運転する場合 ( 印刷のテストなど場合 )
（1） [
運転モード / 段取 ] スイッチを“段取”側にしてから、開閉
扉を開けます。
Fig.1C17
（2） 下図のように、L コンベア ( 供給コンベア ) 上に基板を置いた
とき、基板検出センサが ON ( センサの赤 LED が点灯 ) になる位
置に基板をセットします。

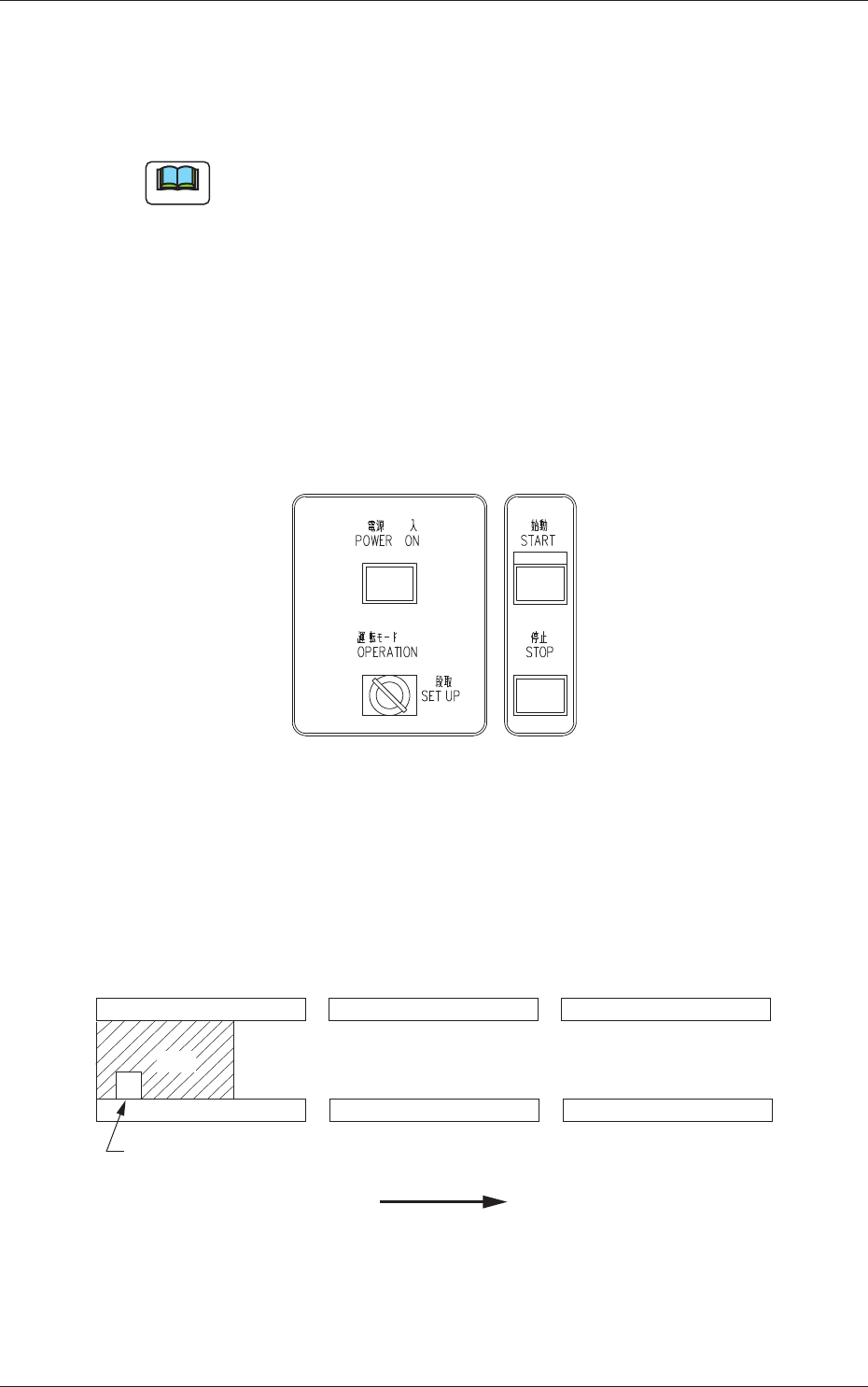

Ｌコンベア
（供給コンベア）
（基板位置決め部）
Ｒコンベア
（排出コンベア）
Ｌコンベア基板検出Ｌセンサ
基板流れ方向
基板
図は、手前基準の基板の流れ左から右の場合を示します。
Fig.1C18
0602-001
