1-17
Tg1297-ID-GU
2.4 主要ユニット

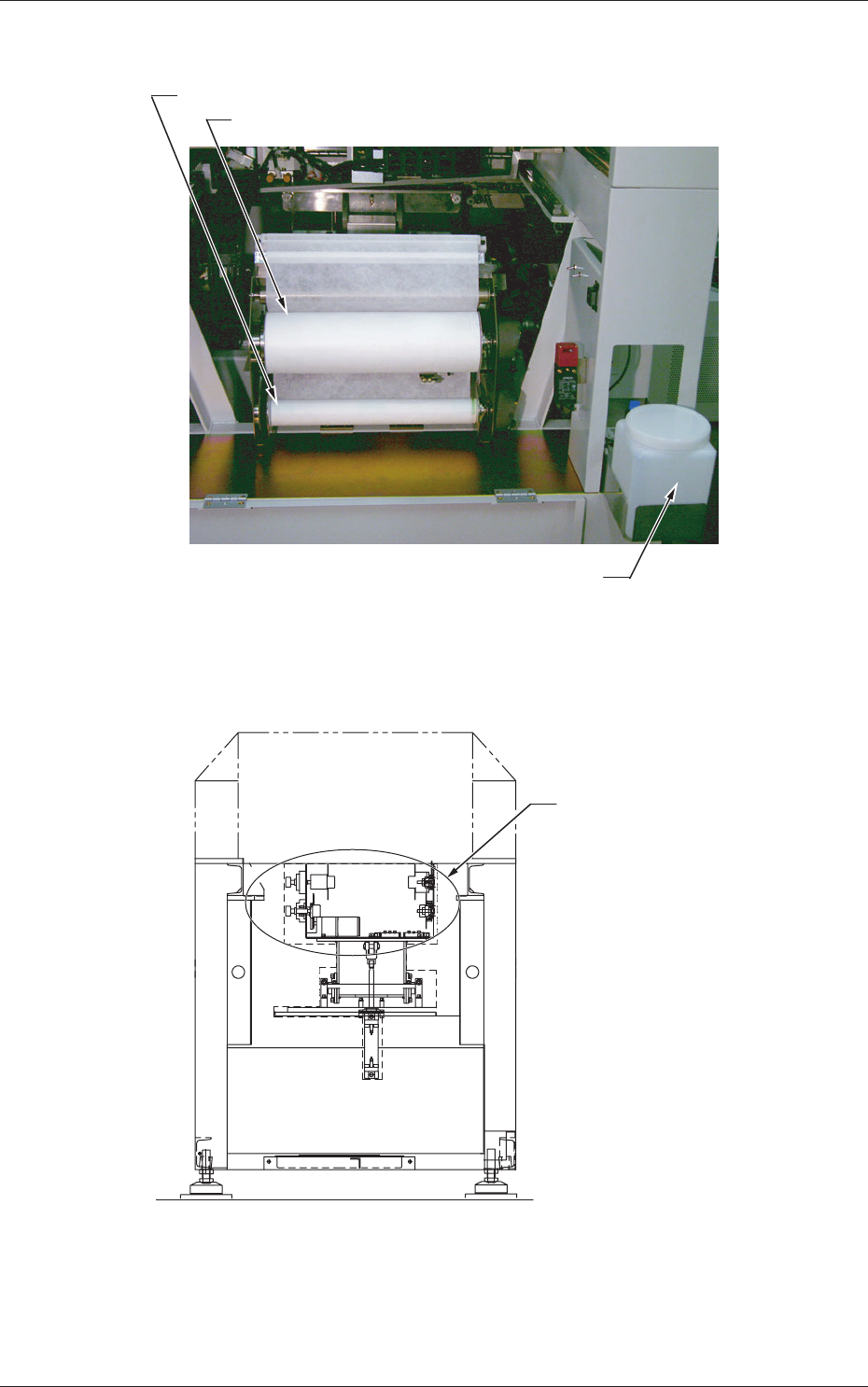

2.4.3 クリーニング部
供給側ローラ
巻取り側ローラ
溶剤タンク
Fig.1A24
自動的にスクリーン下面のクリーニングを行うユニットです。
クリーニング部
装置後面
Fig.1A25
0602-001
1-18
Tg1297-ID-GU
2.4 主要ユニット
2.4.4 印刷部
(1) 印刷で使用する部品
•

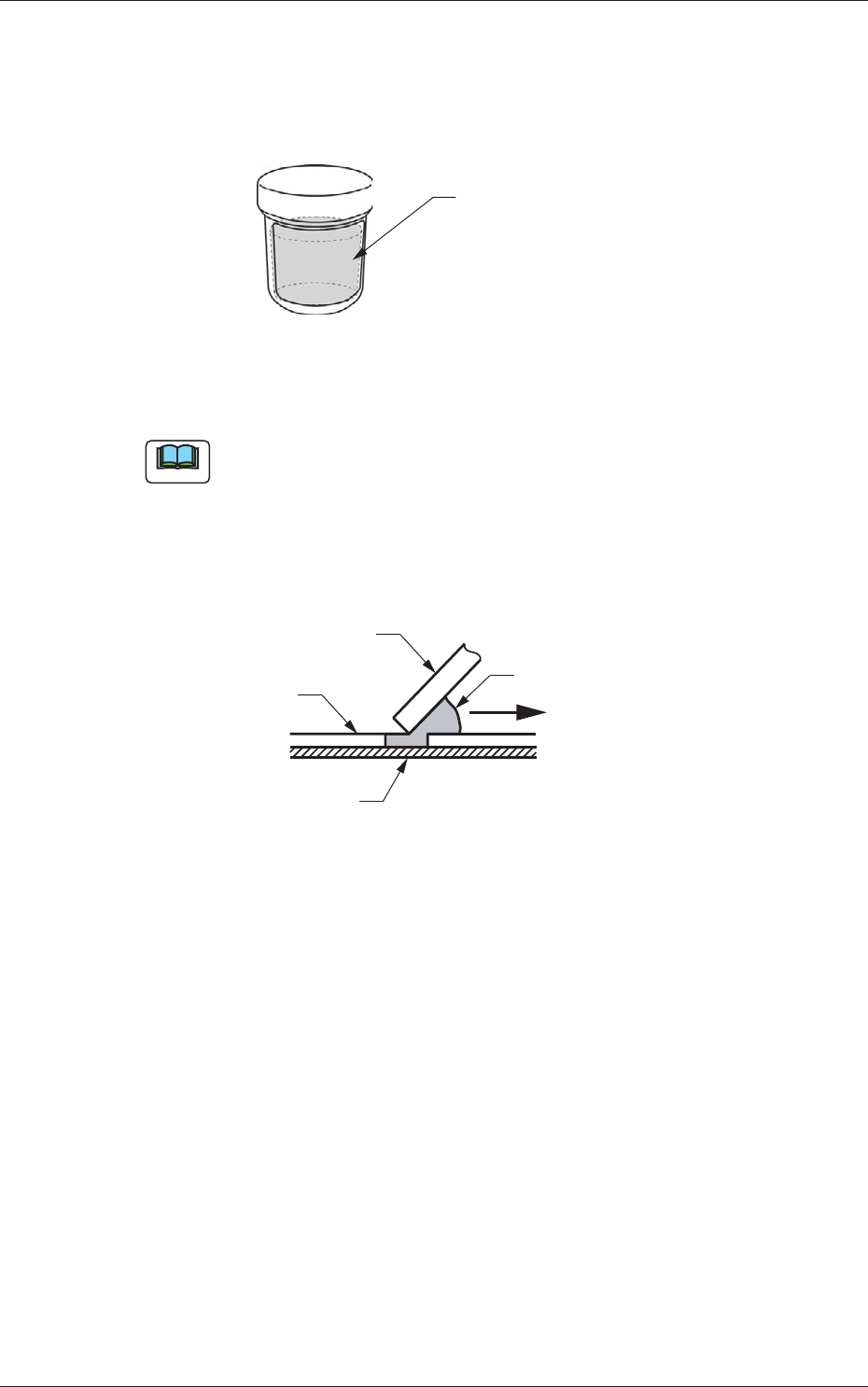

ソルダペースト
ソルダペースト
Fig.1A26
半田粉末とフラックス溶剤を混合しクリーム状にしたものです。
ノート
（a） お客様がご使用になるソルダペーストの仕様と取扱い上の注意
などをよくお読みいただきお使いください。
(b) 新しいソルダペーストと古いソルダペーストは混ぜないでくだ
さい。
•
スキージ
ソルダペースト
スキージ
スクリーン
基板
Fig.1A27
ソルダペーストをスクリーン上に押しつけて、スクリーン開口部か
ら印刷するためのものです。
0602-001
1-19
Tg1297-ID-GU
2.4 主要ユニット
•
スクリーン
Fig.1A28
ソルダペーストをスクリーン開口部 ( 印刷パターン ) を通して、基
板に印刷するためのものです。
