6-20 Tg1297-ID-GU 1.4.4 ブロック ( 品番 13-3) のバリアント図 単位 : mm 数量 1 材質 A5052 処理 なし ノート (a) 各コーナーは、面取り C1 とします。 (b) *1 は、仕上げ代を含んだ値です。 仕上げ寸法につきましては、組付け図を参照してください 1.4 基板バックアップ吸着治具（基板幅 W “35<=W<=65” ） 0607-001 -(M748-ZI-1303)
6-19
Tg1297-ID-GU
1.4 基板バックアップ吸着治具（基板幅 W “35<=W<=65”）

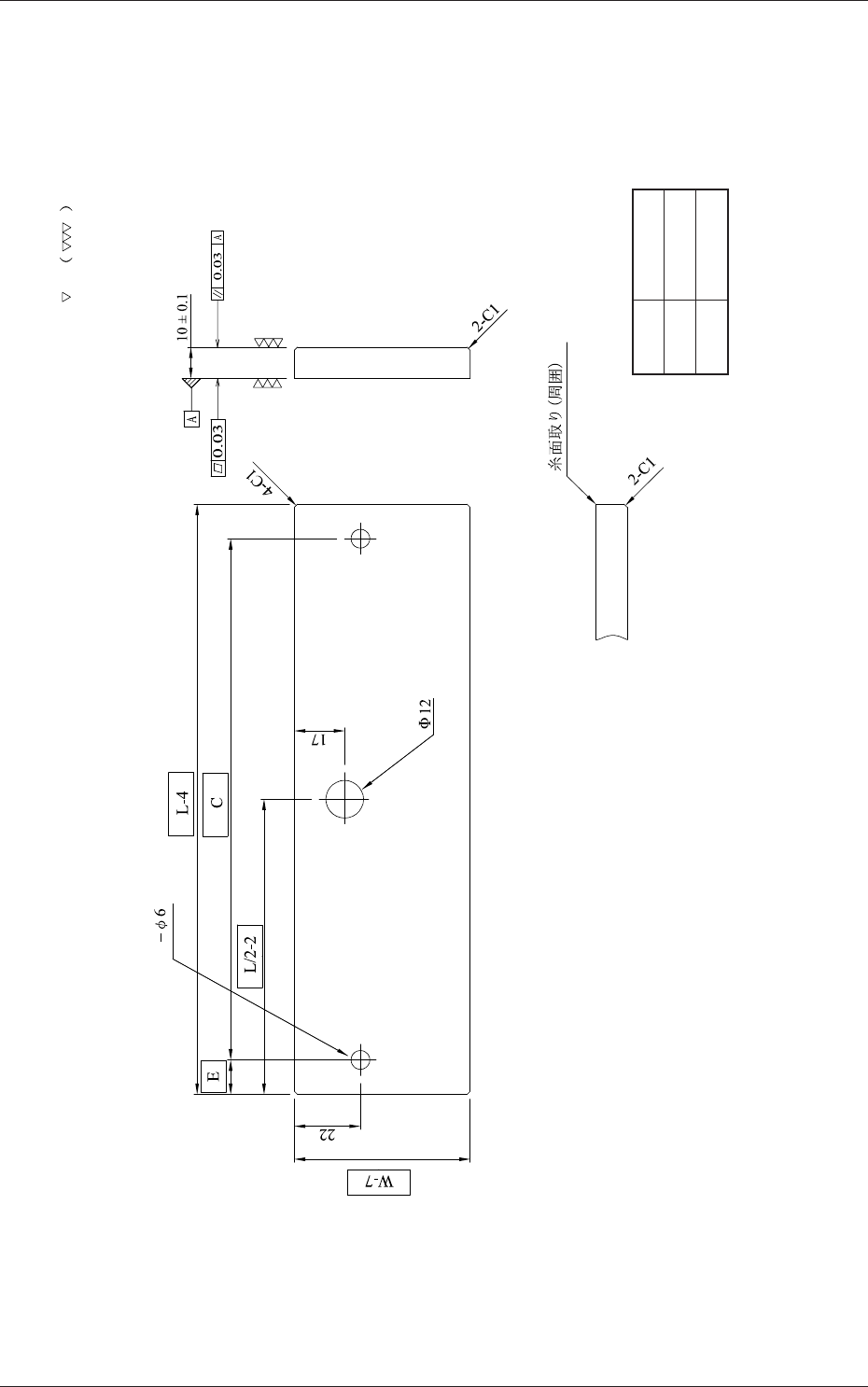

1.4.3 プレート ( 品番 13-2) のバリアント
2
数量 1
材質
処理
A5052
なし
単位： mm
0607-001 -(M748-ZI-1302)
6-20
Tg1297-ID-GU

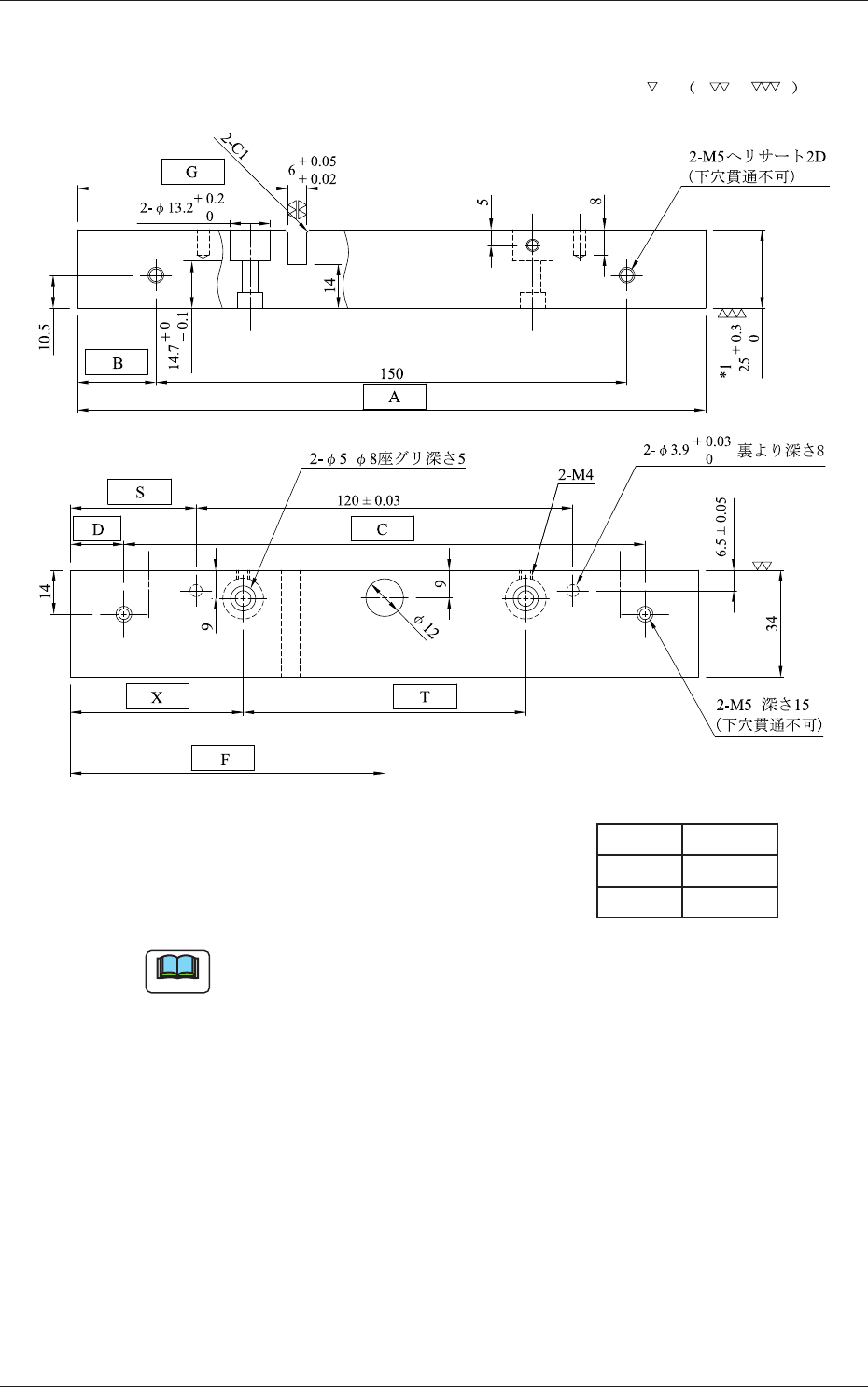

1.4.4 ブロック ( 品番 13-3) のバリアント図
単位 : mm
数量 1
材質 A5052
処理 なし
ノート
(a) 各コーナーは、面取り C1 とします。
(b) *1 は、仕上げ代を含んだ値です。
仕上げ寸法につきましては、組付け図を参照してください
1.4 基板バックアップ吸着治具（基板幅 W “35<=W<=65”）
0607-001 -(M748-ZI-1303)
6-21
Tg1297-ID-GU
1.4 基板バックアップ吸着治具（基板幅 W “35<=W<=65”）

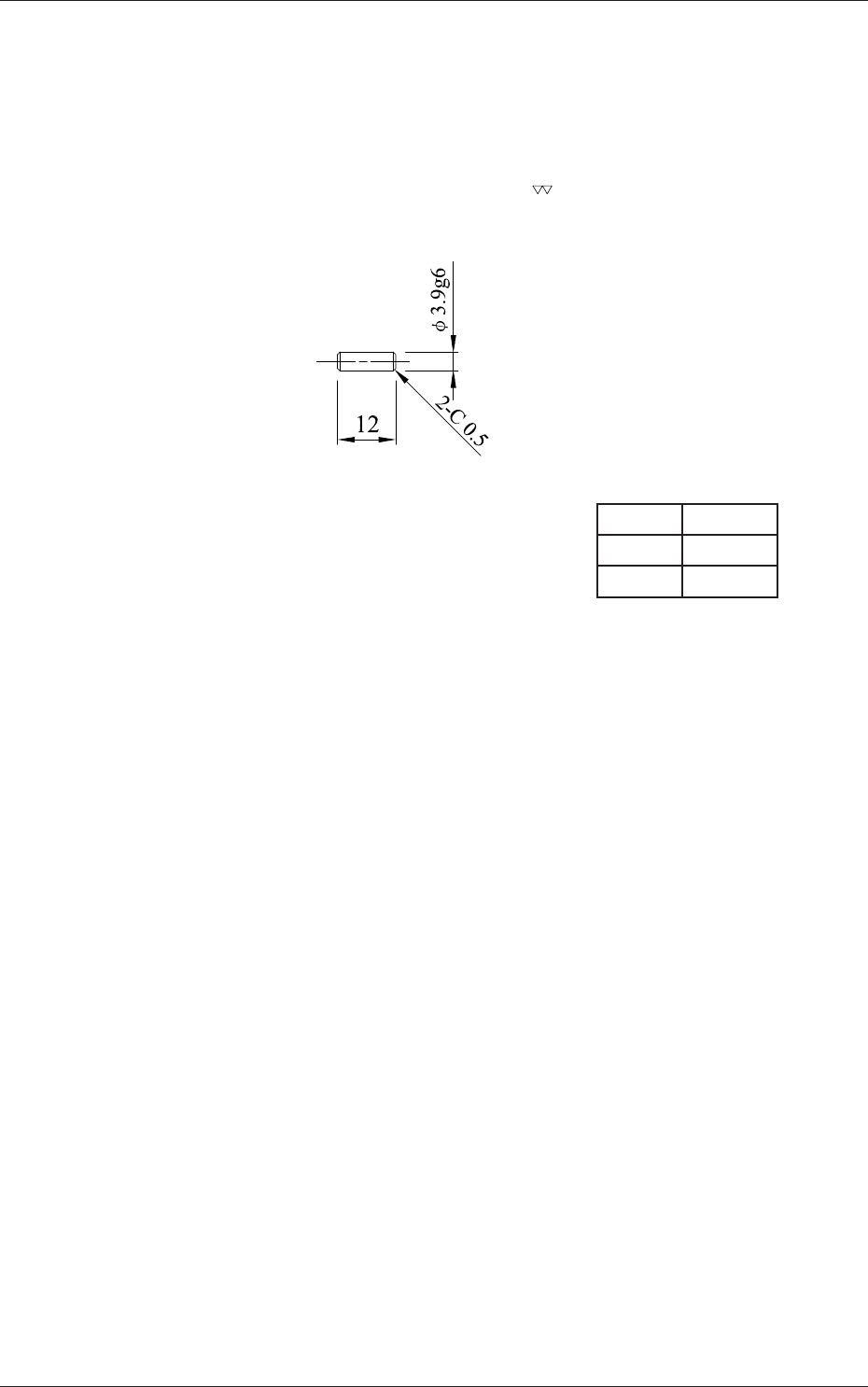

1.4.5 位置決めピン ( 品番 11-5) のバリアント図
単位 : mm
数量 1
材質 SUS304
処理 なし
0607-001 -(M648-ZI-1105)
