1-11
Tg1297-ID-GU
2.3 操作のための機構
2.3.4 タッチスクリーン
タッチスクリーン上に表示されている操作ボタンやタブを指で押し
て各種の操作を行います。
操作ボタン
タブ
操作ボタン

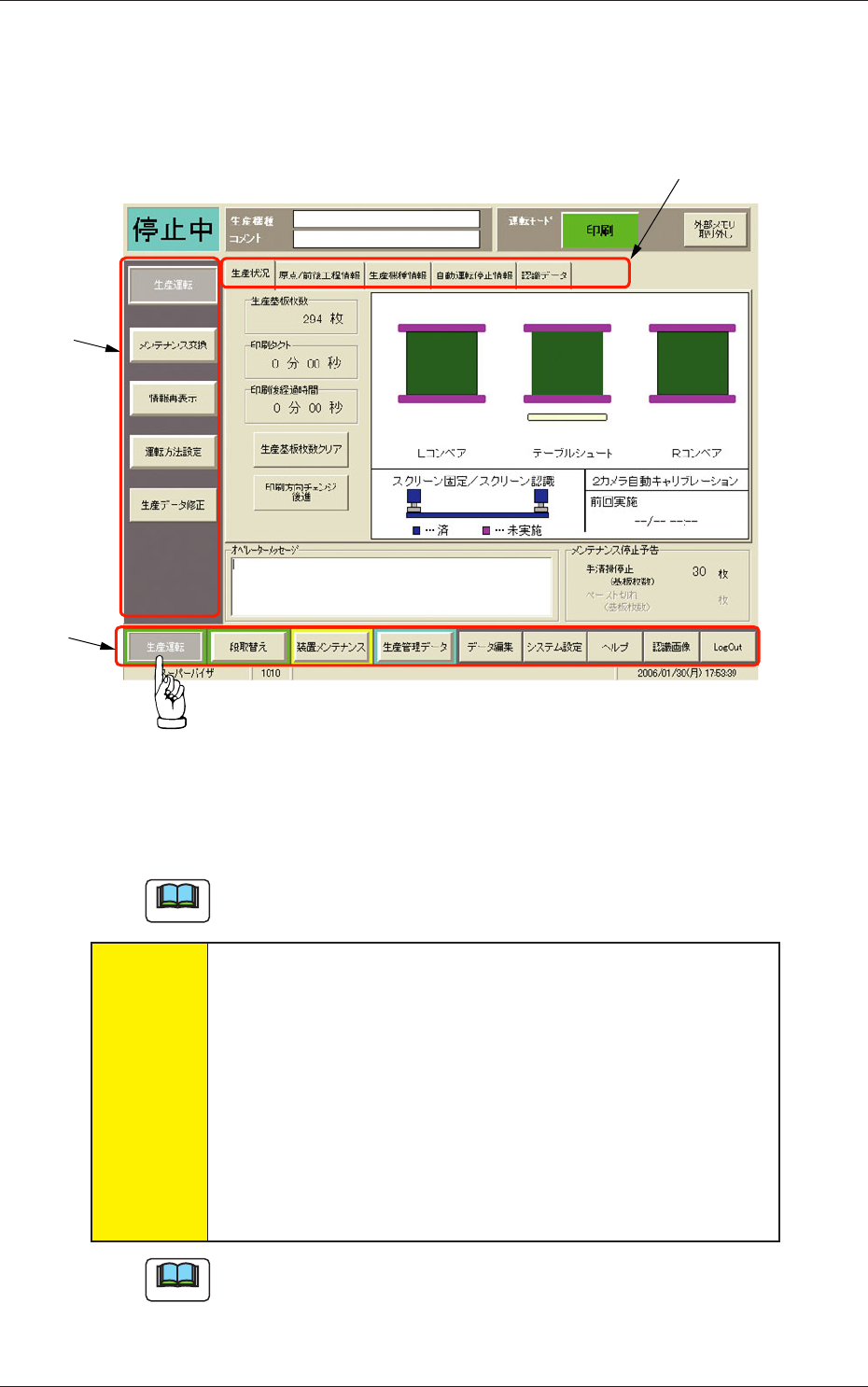

Fig.1A16 表示例
•
操作方法
操作ボタンの中心を指で押してください。
ノート
タッチスクリーンは 49 Ncm
2
( 約 5 kgf/cm
2
) 以下の力で作動しま
す。必要以上に強く押さないでください。
注意
•
タッチスクリーンは液晶表示素子を使用しているため、ガ
ラスと同等に扱ってください。強度の衝撃は避け、入力時
以外は極力触れないようにしてください。
•
タッチスクリーンの表面は傷つきやすいので、こすったり、
ペンやドライバなどを使用して押さないでください。
•
タッチスクリーンは、防水、密閉構造にはなっていません。
粉塵、水滴、油滴、金属片などには十分ご注意ください。
特に金属片や可燃物が混入すると発火の可能性がありま
す。
ノート
(a) 電源投入時、気温が低いとバックライトの輝度は低下しますが、
数分で正常になります。異常ではありません。
(b) 低温時に点灯および消灯を繰り返すと、タッチスクリーンの寿
命を縮める原因になります。
0703-002
1-12
Tg1297-ID-GU
2.3 操作のための機構

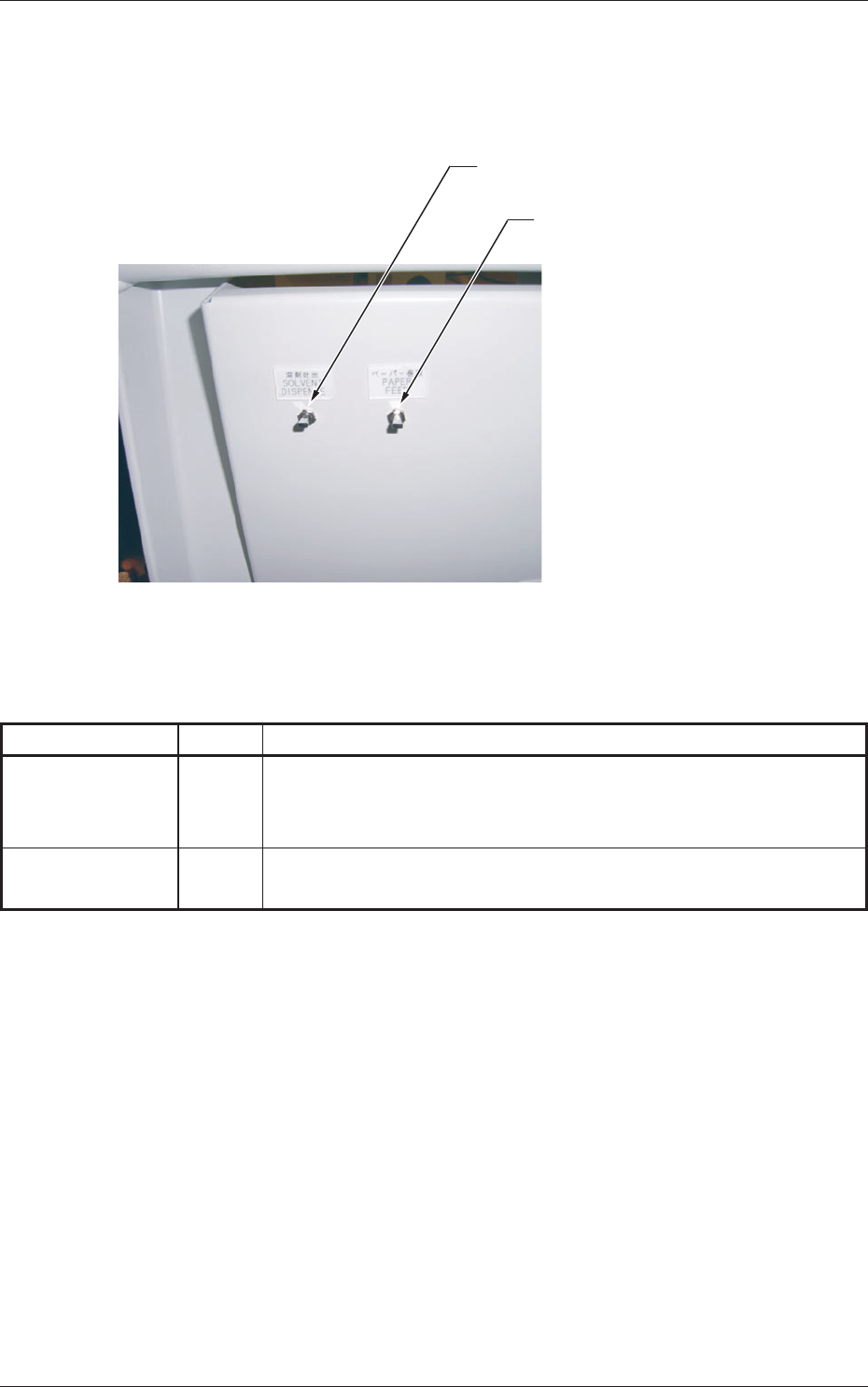

2.3.5 後面操作パネル ( クリーニングユニット手動操作パネル )
後面操作パネルは、クリーニングペーパーの交換作業などの保守作
業を行うための手動操作用パネルです。
[ペーパー巻取]スイッチ
[溶剤吐出]スイッチ
Fig.1A17
Table 1A6
スイッチ名 記号 機 能
溶剤吐出
SOLVENT
DISPENSE
S80
•
押している間溶剤の吐出を行います。
ペーパー巻取
PEPER FEED
S81
•
押している間クリーニングペーパーを巻取ります。
0602-001
1-13
Tg1297-ID-GU
2.3 操作のための機構
2.3.6 USB ポート
市販の USB メモリを取付け、外部装置として使用できます。
注意
•
指定された機能以外に USB メモリを使用しないでくださ
い。
ウイルスの感染、装置 HDD 内のソフトウェアの変更などに
より、装置が故障する可能性があります。
•
USB メモリを取外す際には、画面右上の [ 外部メモリ取り
外し ] ボタンを押してください。
書き込み中に取外すと、USB メモリ故障の原因になります。
•
USB メモリの形状によっては、挿入できない場合がありま
す。
注 意
(a)
この USB ポート (1.1) は、USB メモリ用であり、他の USB 機
器の動作は保証されません。
(b) USB メモリのコネクタ周辺の外形が直径 18.0 mm 以内に納まる
USB メモリをご使用ください。
上記以上の外形の場合、USB ポートの形状上、差し込むことが
できません。
USBポート(1.1)
Fig. 1A18 USB ポート
0602-001
