6-12 Tg1297-ID-GU 1.3 基板バックアップ吸着治具 ( 基板幅 W “65<=W<=250”) 1.3.2 プレート ( 品番 12-1) のバリアント図 数量 1 材質 処理 A5052 なし A-A'断面図 単位： mm 基板形状にしたがって適宜吸着穴をあけてください。 ノート 0607-001 -(M748-ZI-1201)
6-11
Tg1297-ID-GU
1.3 基板バックアップ吸着治具（基板幅 W “65<=W<=250”）
1.3 基板バックアップ吸着治具（基板幅 W “65<=W<=250”）
このバックアップ治具を製作する際は、次の図面をご使用ください。
1.3.1 組付け図
1.3.2 プレート ( 品番 12-1) のバリアント図
1.3.3 プレート ( 品番 11-2) のバリアント図
1.3.4 ブロック ( 品番 11-3) のバリアント図
1.3.5 ブロック ( 品番 11-4) のバリアント図
1.3.6 位置決めピン ( 品番 11-5) のバリアント図
1.3.1 組付け図
寸法一覧表
ノート b
12-1
11-2
11-3
11-4
S-1
品番 名 称 数量
プレート
プレート
ブロック
ブロック
マグネット
1
1
1
1
4
Ｗ：基板幅 Ｌ：基板長さ
11-5
位置決めピン
2
(a) ○内の番号は、各部品の品番です。
(b) 各部品組付け後、R面を加工して、*印の寸法に
仕上げてください。
品番“11-5”の位置決めピンは、R面加工後に取
付けます。
(c) 内の寸法は、寸法一覧表にてお求めください。
A-A' 断面図
単位： mm
ノート
0607-001 A(M748-ZI-0012)
6-12
Tg1297-ID-GU
1.3 基板バックアップ吸着治具 ( 基板幅 W “65<=W<=250”)
1.3.2 プレート ( 品番 12-1) のバリアント図
数量 1
材質
処理
A5052
なし
A-A'断面図
単位： mm
基板形状にしたがって適宜吸着穴をあけてください。
ノート
0607-001 -(M748-ZI-1201)
6-13
Tg1297-ID-GU

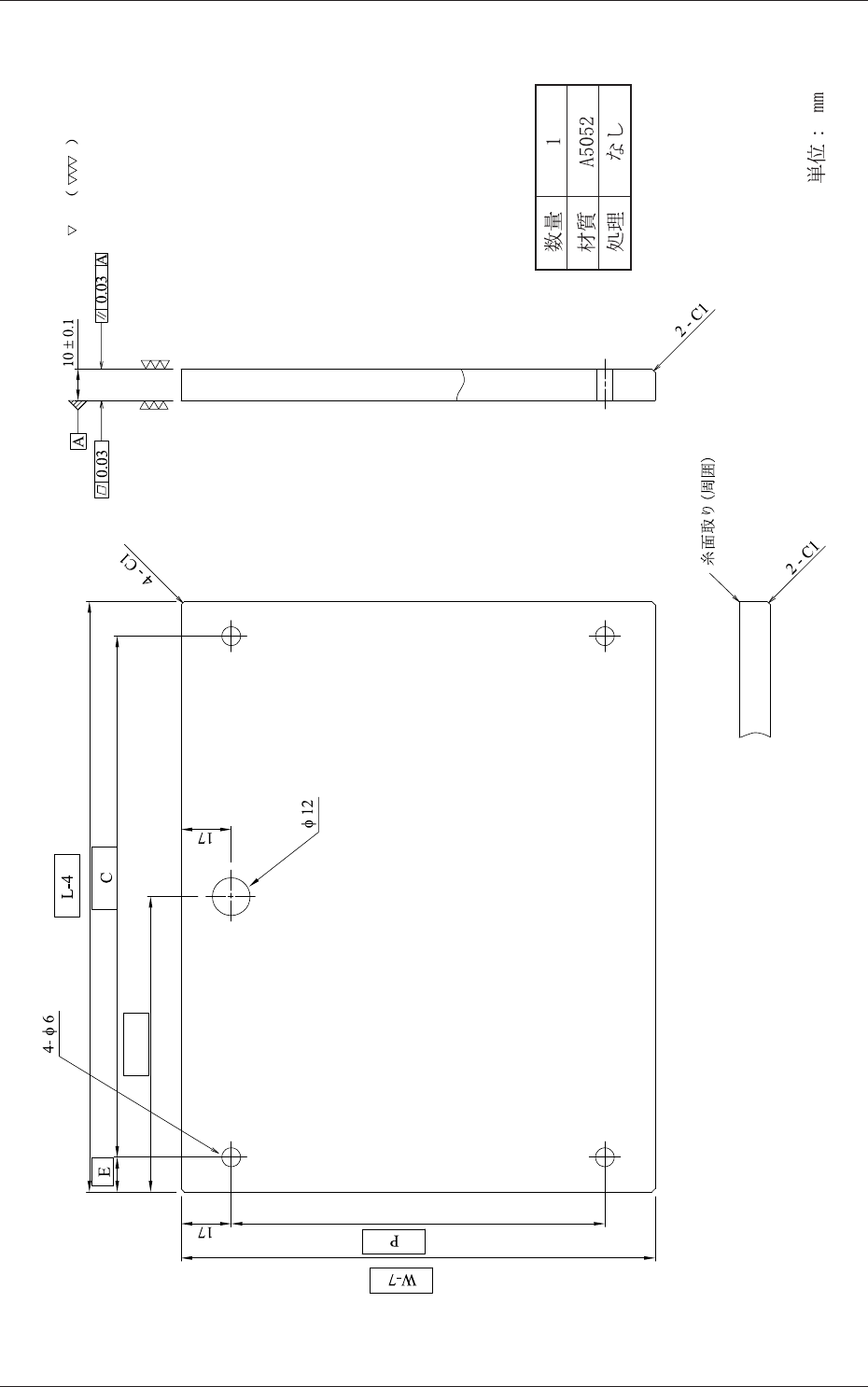

1.3.3 プレート ( 品番 11-2) のバリアント図
1.3 基板バックアップ吸着治具 ( 基板幅 W “65<=W<=250”)
0607-001 -(M748-ZI-1102)
