1-6
Tg1297-ID-GU
2.3 操作のための機構
2.3 操作のための機構
2.3.1 電源ブレーカ
ロックレバー
南京錠
Push to trip
reset
OFF
ON
tripped
push
to
trip
Fig.1A10
電源ブレーカは、本装置に電源を投入および遮断するためのブレー
カです。
電源ブレーカは、南京錠でロックすることができます。
警告
メンテナンスなどの作業を行う場合は、電源ブレーカを切
り、南京錠でロックしてください。
•
電源ブレーカの操作
装置に電源を投入するには、電源ブレーカを
ON にします。
また、電源を遮断するには、電源ブレーカを OFF にします。
電源の投入 電源の遮断
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
push
to
trip
push
to
trip
Fig. 1A11 電源ブレーカ
Table 1A1
記号 / 名称 機 能
|（ON） 電源の投入
tripped 過電流による電源の遮断状態
○（OFF） 電源の遮断
Push to
trip
過電流による電源の遮断テスト用ボタン
0602-001
1-7
Tg1297-ID-GU
2.3 操作のための機構
•

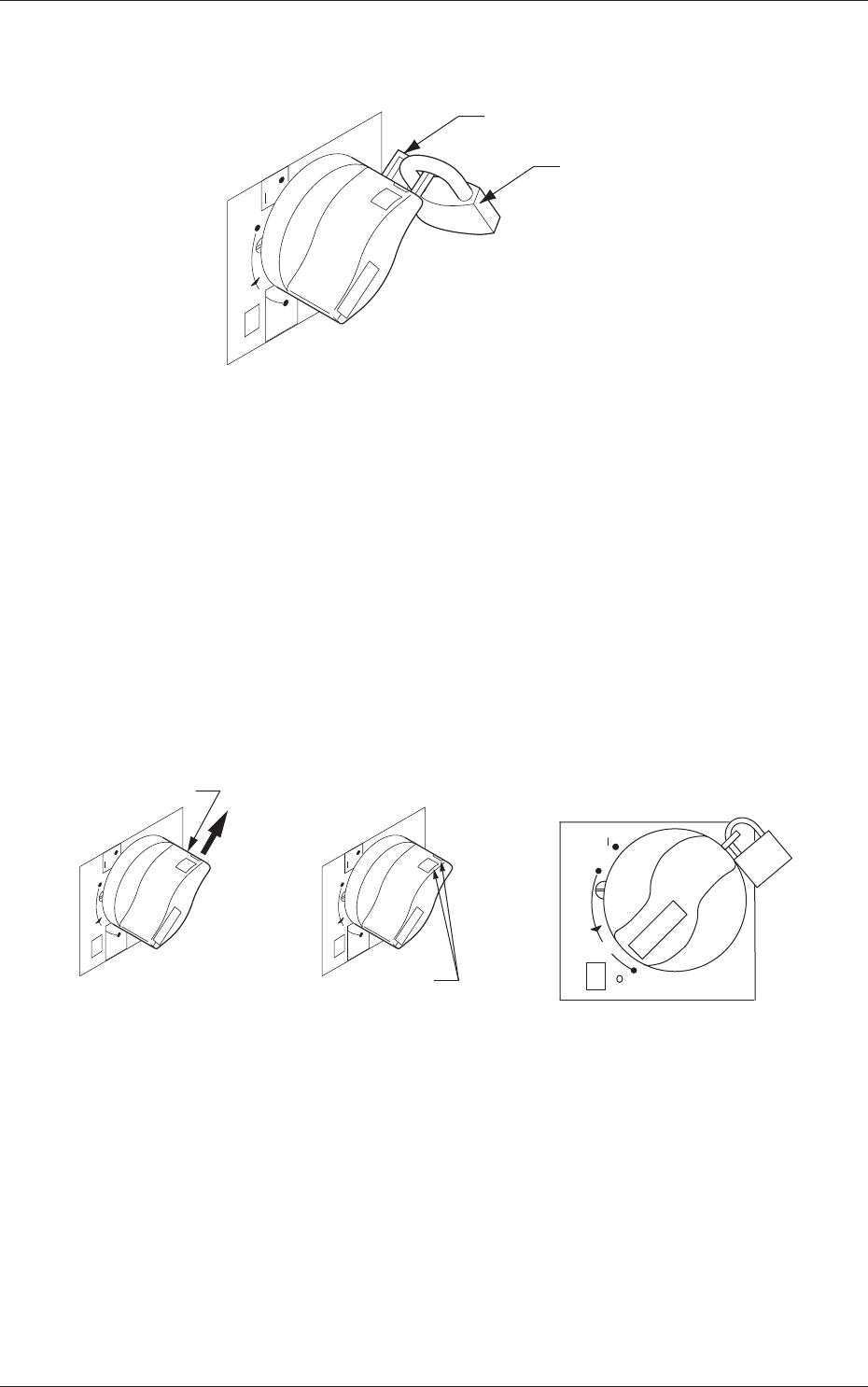

電源ブレーカのロック解除
電源ブレーカのロックレバーから南京錠を外します。
装置前面
電源ブレーカ
ロックレバー
南京錠
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
push
to
trip
Fig.1A12 電源ブレーカのロック
•
電源ブレーカのロック
装置を長時間使用しない場合は、電源ブレーカに南京錠をロックし
てください。
南京錠のロックの手順
(1) 電源ブレーカのロックレバーを下図の
A 方向に引き出します。
ロックレバーから手を離すと、ロックレバーが引き込んでしま
いますので、手を離さないようにしてください。
(2) ロック穴に南京錠をかけます。
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
ロックレバー
ロック穴
(ロック前)
reset
OFF
ON
tripped
push
to
trip
A
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
(ロック状態)
push
to
trip
push
to
trip
Fig.1A13
0602-001
1-8
Tg1297-ID-GU
2.3 操作のための機構
2.3.2 タワー灯
赤
黄
緑
Fig.1A14 タワー灯
タワー灯は、装置の状態をランプとブザーで知らせます。
•
ランプの点灯色
装置は、以下の設定で出荷されます。
Table 1A2
点灯色 装置の状態
赤 異常発生 ( 運転停止 )
黄 部品切れ ( 予告 )
緑 生産運転
待機中は、点滅します。
注意
タワー灯が緑色で点灯中または点滅中のときは、装置が動
いていなくても自動運転中 ( 待機状態 ) です。
装置稼働部に触れないでください。
•
ブザー
Table 1A3
ブザー 装置の状態
連続音 非常停止
断続音 異常発生
ノート
ランプの点灯色およびブザーに対する装置の状態は、環境設定で変
更できます。
詳細については、第 3 巻 4 章 2.2 “タワー灯 / ブザー設定”タブ
を参照してください。
0703-002
