1. 通常の生産運転
1. 通常の生産運転

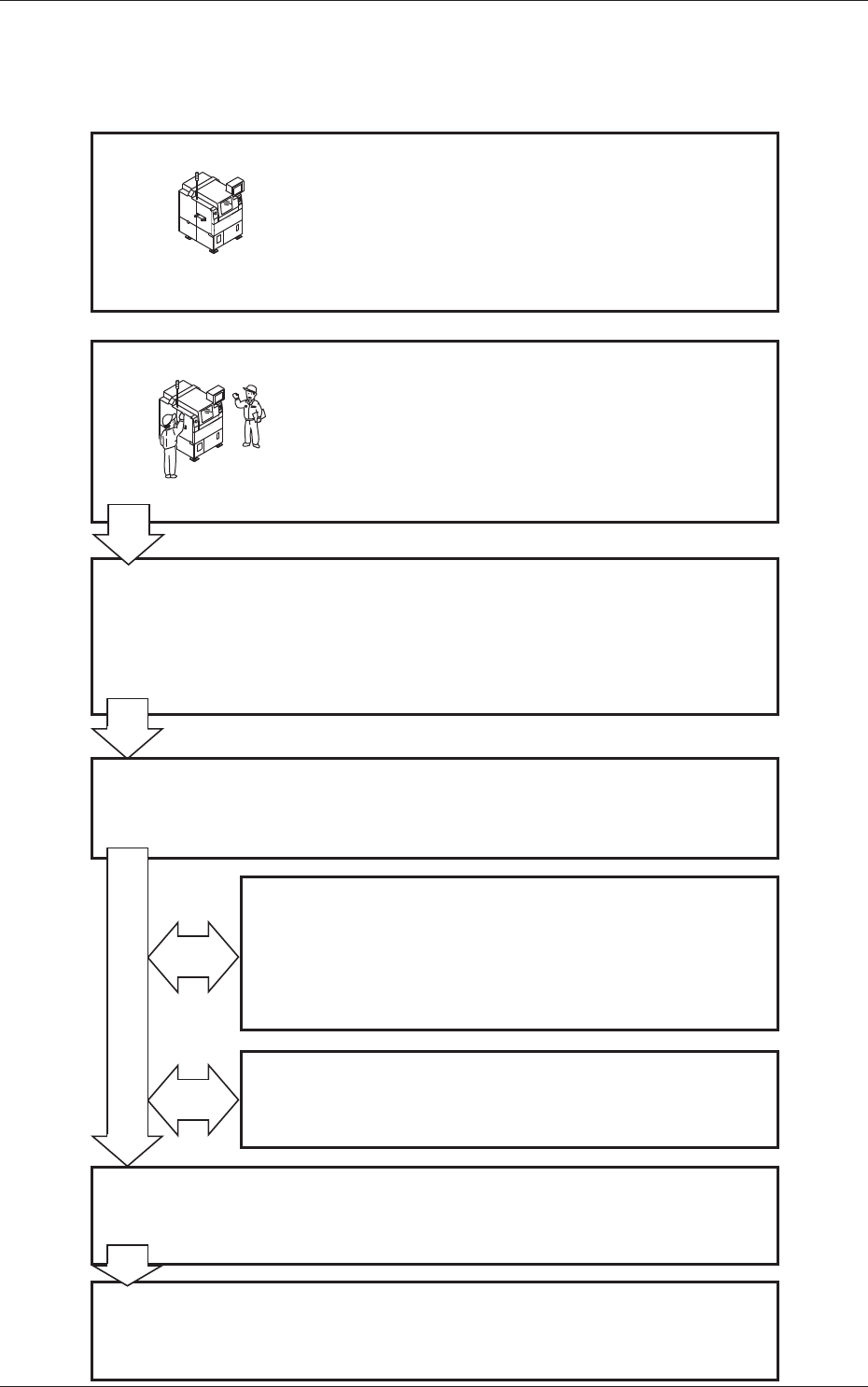

生産運転の流れ
生産機種の切替え
“第 2 巻：操作”を参照してください。
生産運転前の点検
詳細については、以下を参照してください。
1.1.1 使用電源と使用空気圧の確認
1.1.2 開閉扉の確認
生産運転前の準備
詳細については、以下を参照してください。
1.2.1 電源の投入方法
1.2.2 生産運転画面の表示
1.2.3 ソルダペーストと基板の準備
生産運転の始動
詳細については、以下を参照してください。
1.3 生産運転の始動
生産運転の停止と再始動
詳細については、以下を参照してください。
1.4.1 部品の補給および基板の補給
1.4.2 停止ボタンによる方法
1.4.3 自動運転停止設定による方法
生産運転の中断
詳細については、以下を参照してください。
1.5.1 [ 非常停止 ] スイッチによる方法
生産運転の終了
詳細については、以下を参照してください。
1.6 生産運転の終了
電源の遮断
詳細については、以下を参照してください。
1.7 電源の遮断
Fig.1C1
Fig.1C2
0602-001
3-2
Tg1297-ID-GU
1.1 生産運転前の点検
1.1 生産運転前の点検
1.1.1 使用電源と使用空気圧の確認
(1) 使用電源の確認
本装置に接続されている工場のメインブレーカが ON になってい
ることを確認してください。
• 電 圧
: 3
相 AC 200 V
±
20V
• 皮相電力
: 約 8 kVA 以下
(2) 使用空気圧の確認
以下の空気圧に設定されていることを確認してください。
•
メイン圧力：0.39 MPa (4 kgf/cm
2
)
エアーバルブ
開放
エアーバルブ
開放
メイン圧力
0.39 MPa (4.0 kgf/cm
)
2
圧力スイッチ
0.34 MPa (3.5 kgf/cm
)
2
Fig.1C3
注 意
設定空気圧を変えると、エア機器が正常に動作しなくなりますので、
変更しないでください。
0607-002
3-3
Tg1297-ID-GU
1.1 生産運転前の点検
ノート
圧力スイッチは、0.34 MPa (3.5 kgf/cm
2
) に設定されていますの
で絶対に調整しないでください。
注 意
ドライクリーンエアの使用について
本装置の空圧機器 ( エアシリンダなど ) に水分、油分、ダストな
どが入ると故障の原因になりますので、ドライクリーンエアをご使
用ください。
ノート
ドライクリーンエアとは
水 分 ： 露点 -17° C 以下 ( 大気圧 )
油 分 : 0.1mg/m3 以下 (ANR)
ダスト : 固形物 0.01mm 以下
0607-002
