2-2
Tg1297-ID-GU
1.2 生産運転メニュー画面
1.2 生産運転メニュー画面
生産運転メニュー画面は、生産運転を行うための各種機能を持って
います。
1.2.1 初期画面
メインメニューバーの [ 生産運転 ] ボタンを押すと以下の画面が表
示されます。
[1] [3] [7] [2] [8]
[6]
[5]
[4]

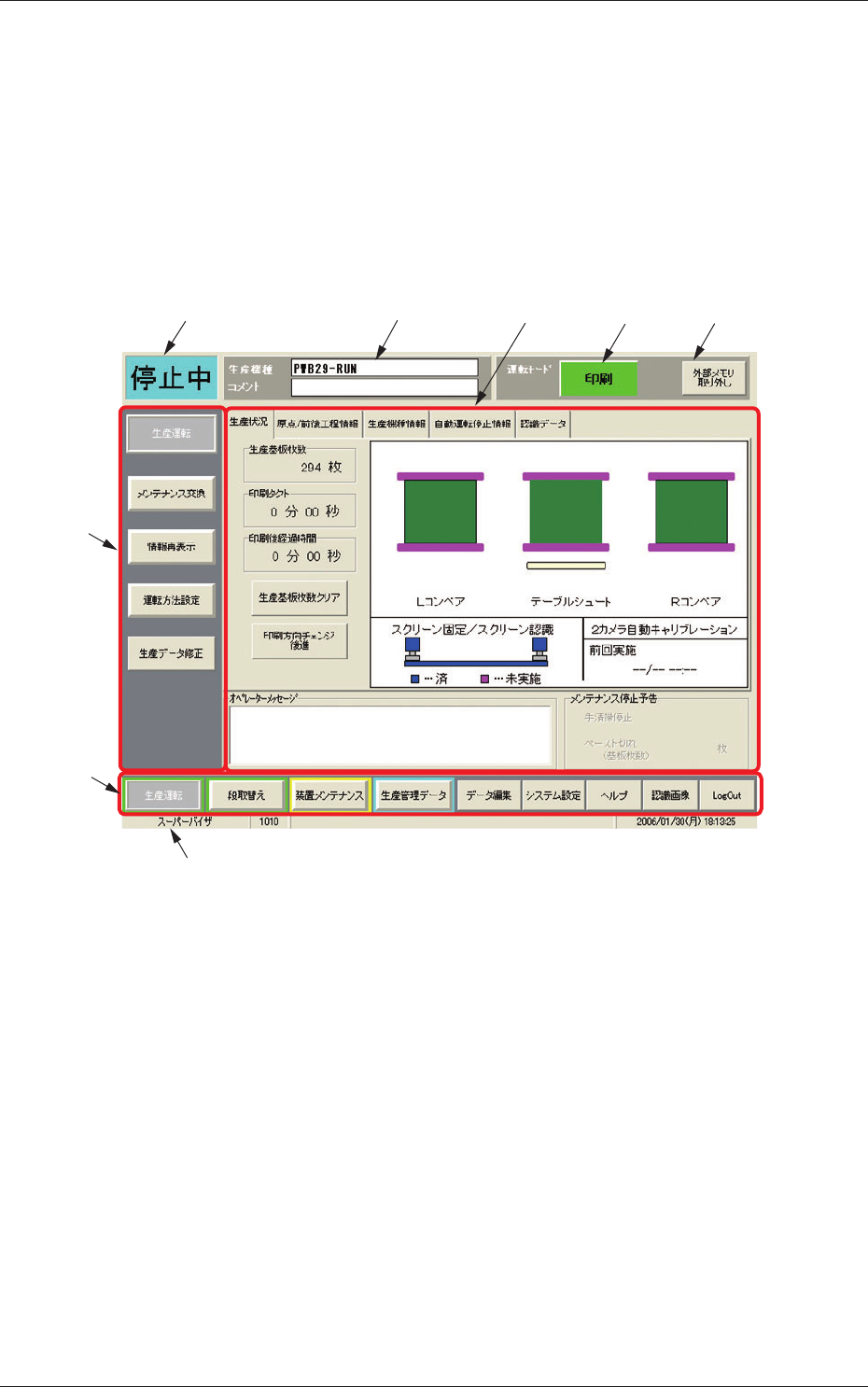

Fig.1B2 生産運転メニュー
•
画面の構成
[1]
装置の状態表示
装置の状態をリアルタイムで表示します。
運転中
： 装置が運転中です。
動作中 ： 装置が動作中です。
待機中 ： 装置が待機中です。
停止中 ： 装置が停止中です。
[2]
運転モード
運転モードを表示します。
印刷
： 基板に印刷を行います。
通過 ： 基板は印刷されずに装置を通過します。
0602-001
2-3
Tg1297-ID-GU
1.2 生産運転メニュー画面
[3] 生産機種名とコメント表示
生産する機種名とコメントを表示します。
[4] 補足説明の表示
画面番号や時刻などを表示します。
[5] メインメニューバー
全画面共通でメインメニューボタンを表示します。
［生産運転］ボタン
： 生産運転メニュー画面を表示し
ます。
[
段取替え ]
ボタン : 段取替えメニュー画面を表示し
ます。
［装置メンテナンス］ボタン ： 装置メンテナンスメニュー画面
を表示します。
［生産管理データ］ボタン ： 生産管理データメニュー画面を
表示します。
［データ編集］ボタン ： “パターンプログラム”編集画面
を表示します。
［システム設定］ボタン ： システム設定メニュー画面を表
示します。
［ヘルプ］ボタン
： 開いている画面の“ヘルプ”画
面を表示します。
［認識画像］ボタン ： 認識画像画面を表示または消去
します。
［LogOut］ボタン ： “LOGIN タイプ選択”画面へ戻り
ます。
[6] サブメニューバー
メインメニューに関するサブメニューボタンが表示されます。
[7] 各種表示部
サブメニューで選択された項目の操作または、情報画面を表示
します。
[8] 外部メモリ取り外し
USB メモリなど外部メモリを取外す時に使用します。
0602-001
2-4
Tg1297-ID-GU
1.2 生産運転メニュー画面

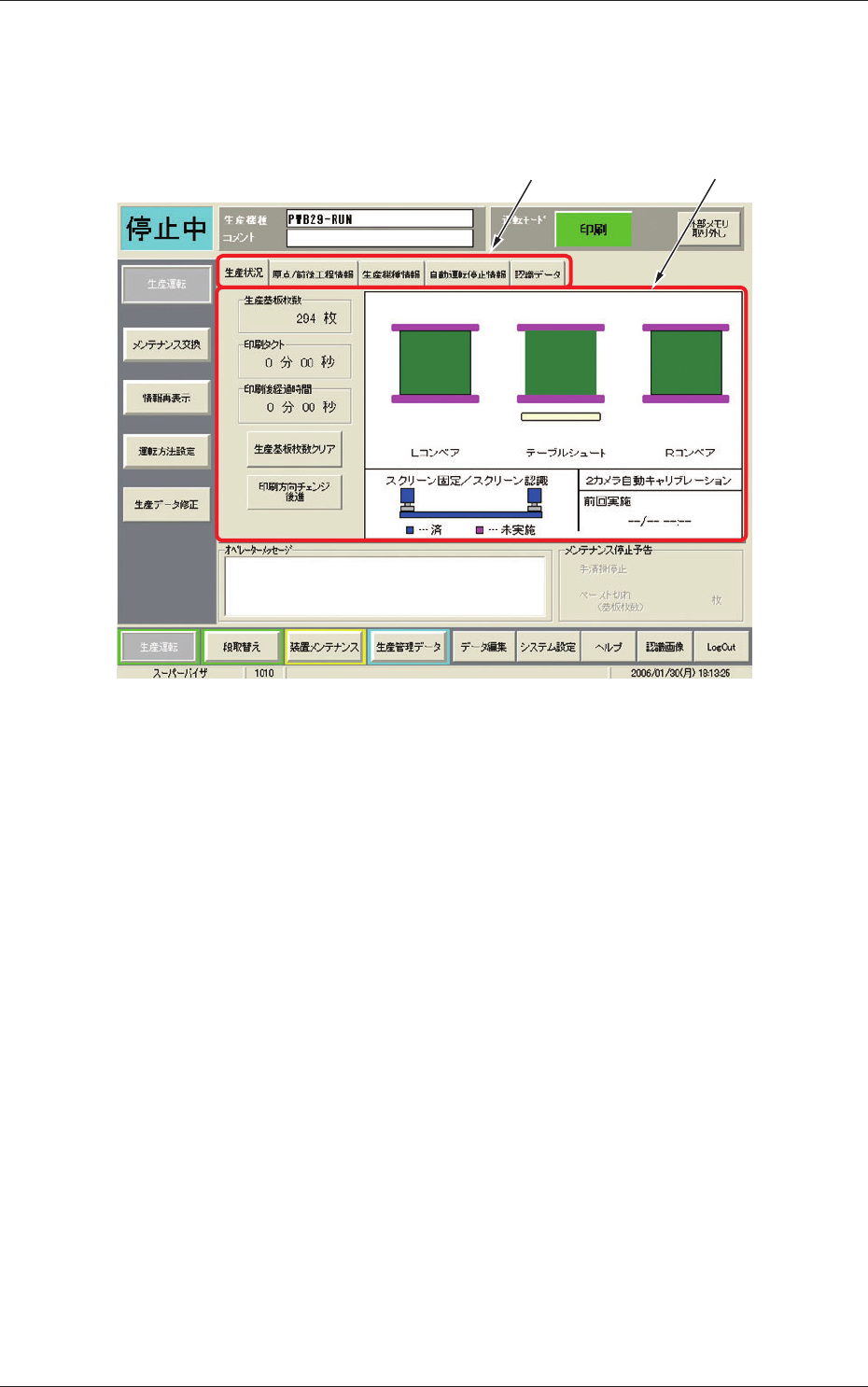

1.2.2 “生産運転”サブメニュー画面
生産運転メニュー画面でサブメニューバーの [ 生産運転 ] ボタンを
押すと以下の画面が表示されます。
[1] [2]
Fig. 1B3
