3-10 Tg1297-ID-GU 1.2 生産運転前の準備 1.2.3 ソルダペーストと基板の準備 • ソルダペーストの準備 (1) メインメニューバーの [ 段取替え ] ボタンを押します。 Fig.1C13 (2) サブメニューバーの [ 個別段取替え ] ボタンを押します。 Fig.1C14 0703-002
3-9
Tg1297-ID-GU
1.2 生産運転前の準備
(2) パスワードを入力して [OK] ボタンを押します。

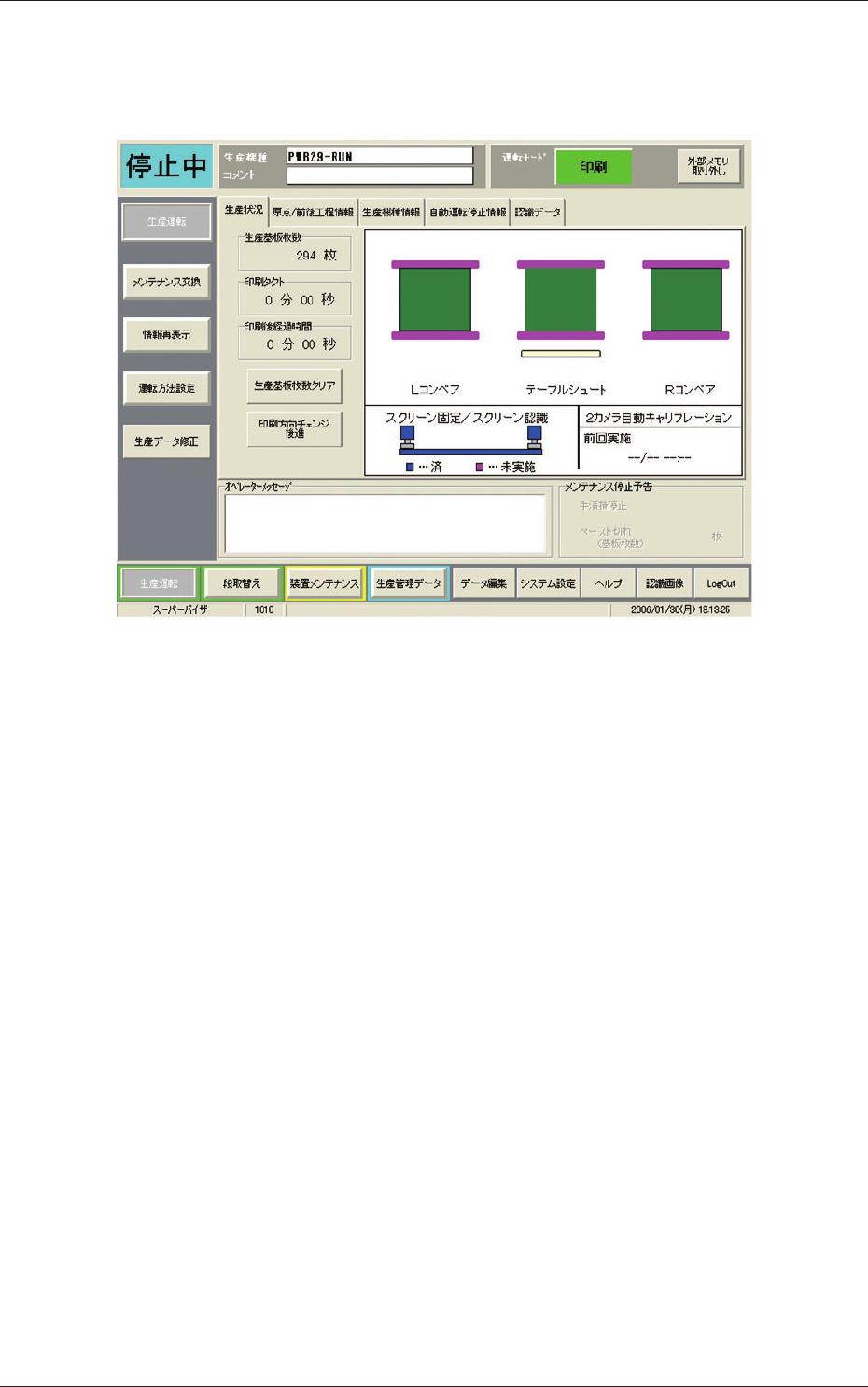

タッチスクリーンにメインメニューバーおよび生産運転メ
ニュー画面が表示されます。
Fig.1C12
0602-001
3-10
Tg1297-ID-GU
1.2 生産運転前の準備
1.2.3 ソルダペーストと基板の準備
•
ソルダペーストの準備
(1) メインメニューバーの [ 段取替え
] ボタンを押します。
Fig.1C13
(2) サブメニューバーの [ 個別段取替え ] ボタンを押します。
Fig.1C14
0703-002
3-11
Tg1297-ID-GU
1.2 生産運転前の準備
(3) [ スキージ交換 ] タブを押すと以下の画面が表示されます。
Fig.1C15
(4) [ ペーストかき寄せ位置移動 ] ボタンを選択し、前面操作パネ
ルの [ 始動 ] ボタンを押すと、スキージとスクリーンがペース
トかき寄せ位置に移動します。
(5) 前面操作パネルの [ 運転モード
/ 段取 ] スイッチを“段取”側
に切替えます。
(6) 前面開閉扉を開けます。
(7) スクリーン上にソルダペーストを補給します。
スキージ
印刷パターン
スクリーン
ソルダペースト
（装置奥側）
（装置手前側）
Fig.1C16
