1 章
概 要
本章では、スクリーン印刷機について、各部の名称と機
能、印刷のしくみについて説明しています。
Tg1297-ID-GU
1-B0602-001
1-1
Tg1297-ID-GU
1. スクリーン印刷機とは
0602-001
1. スクリーン印刷機とは
スクリーン印刷により、プリント基板のランド上にソルダペースト
を印刷する装置です。
さらに、基板認識とスクリーン認識の 2 カメラキャリブレーション
や高剛性機構により、高精度印刷を可能にしました。

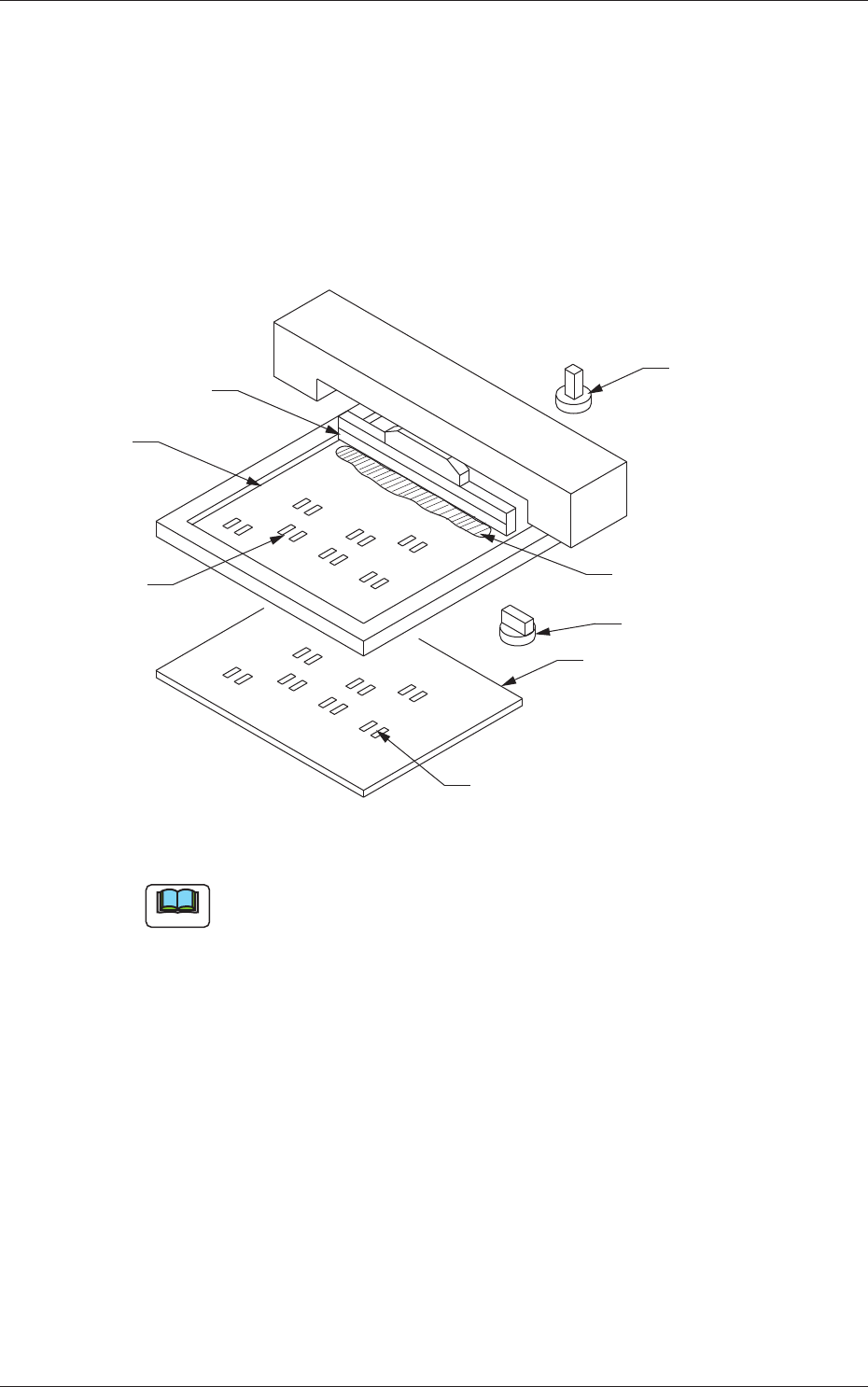

スキージ
スクリーン
スクリーン開口部
ランド
プリント基板（基板）
基板認識カメラ
ソルダペースト
スクリーン認識カメラ
Fig.1A1
ノート
取扱い説明書の内容は、基板搬送基準が装置手前側で基板流れ左か
ら右を中心に説明されています。
基板搬送基準と基板流れ方向は、モデルにより異なります。
PXH-1 FL : 基板搬送基準 ( 手前 ) 、基板流れ ( 左→右 )
PXH-1 FR : 基板搬送基準 ( 手前 ) 、基板流れ ( 左←右 )
PXH-1 RL : 基板搬送基準 ( 奥 ) 、基板流れ ( 左→右 )
PXH-1 RR : 基板搬送基準 ( 奥 ) 、基板流れ ( 左←右 )
