5-15 Tg1297-ID-GU 1.3 印刷スクリーン製版仕様 1.3 印刷スクリーン製版仕様 (1) スクリーン枠の大きさ 550 × 550 mm の場合単位：mm Fig. 1E1 注 : (a) 2 点鎖線は、基板の外形を示します。 (b) 印に位置するようにパターンを焼き付けてください。 (c) メッシュ仕様では、全面がメッシュとなります。メタルコンビ仕様では、 “400 × 400 mm”のメタルを Fig. 1E1…

5-14

Tg1297-ID-GU

1.2 標準付属部品リスト

Table 1E2

ノート

(a) スキージホルダは、お客様が指定できる選択部品です。

Table 1E3 からスキージホルダ 1 種類をご指定ください。

ご指定された部品を装置に取付けて出荷いたします。

スキージホルダ Table 1E3

(b) オプションとして、HR スキージ SQ -0021,SQ -0023,SQ -0025,

SQ -0026,SQ -0027 も準備しています。

Table 1E3-1

別途、280 mmペーパーホルダアダプタ (P-S055-03)が必要です。

0607-002

5-15

Tg1297-ID-GU

1.3 印刷スクリーン製版仕様

(1) スクリーン枠の大きさ 550

550 mm の場合

単位：mm

Fig. 1E1

注 : (a) 2 点鎖線は、基板の外形を示します。

(b)

印に位置するようにパターンを焼き付けてください。

メタルコンビ仕様では、“400

400 mm”のメタルを Fig.

1E1 の位置としてください。

0607-002

5-16

Tg1297-ID-GU

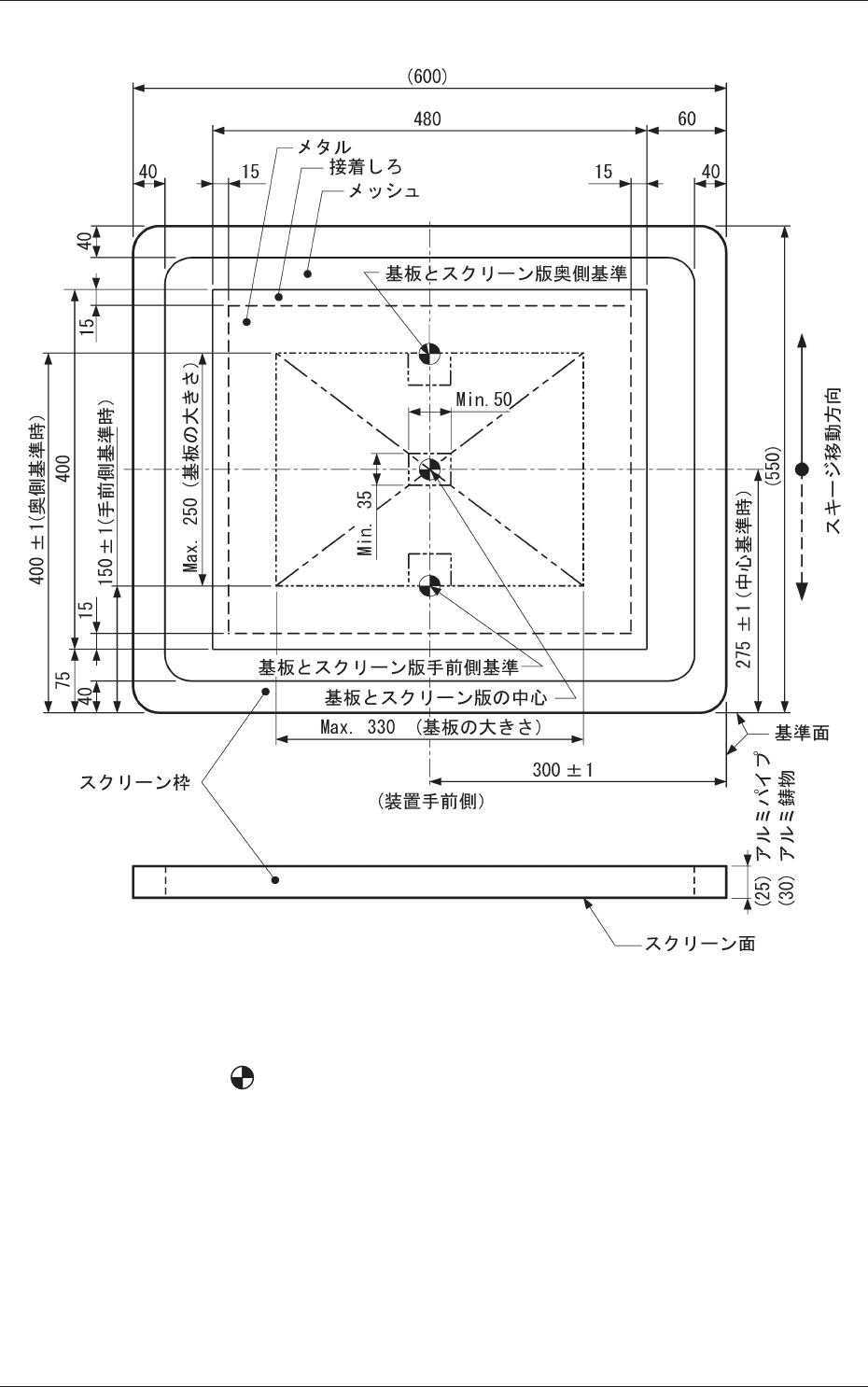

(2) スクリーン枠の大きさ 600

550 mm の場合 ( 横長

)

単位：mm

Fig. 1E2

注 : (a) 2 点鎖線は、基板の外形を示します。

(b)

印に位置するようにパターンを焼き付けてください。

メタルコンビ仕様では、“480

400 mm”のメタルを Fig.

1E2 の位置としてください。

1.3 印刷スクリーン製版仕様

0607-002
