3-4
Tg1297-ID-GU
1.1 生産運転前の点検
1.1.2 開閉扉の確認
開閉扉が閉まっていることを確認してください。
開閉扉
開閉扉
開閉扉
Fig.1C4 装置前面 Fig.1C5 装置後面
0602-001
3-5
Tg1297-ID-GU
1.2 生産運転前の準備
1.2 生産運転前の準備
1.2.1 電源の投入方法
(1) 開閉扉が閉まっていることを確認します。

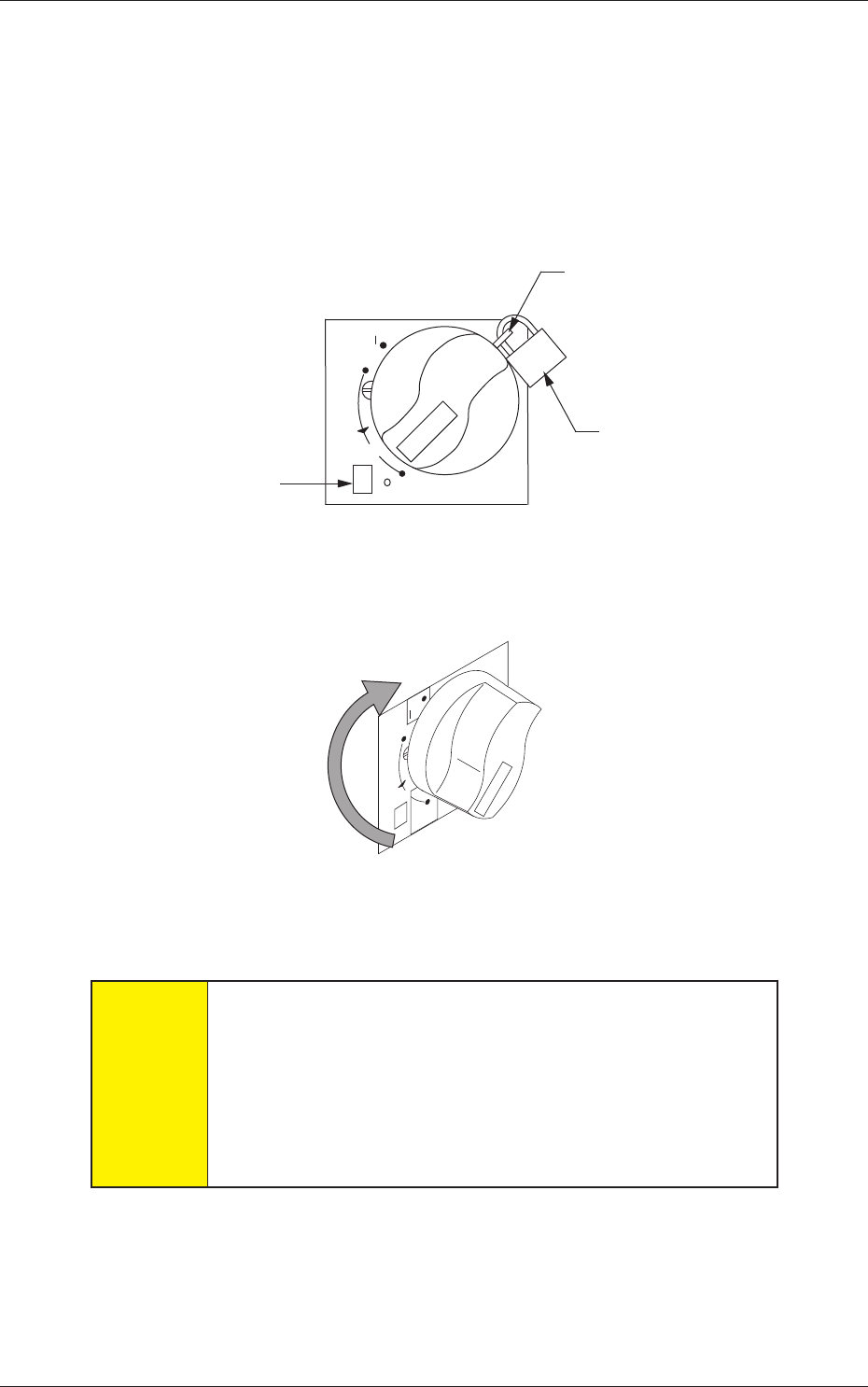

(2) 電源ブレーカのロックレバーから南京錠を外します。
ロックレバー
南京錠
Push to trip
reset
OFF
ON
tripped
push
to
trip
Fig.1C6
(3) 電源ブレーカを ON にします。
ＯＮ
ｔｒｉｐｐｅｄ
ｒｅｓｅｔ
ＯＦＦ
０
push
to
trip
Fig.1C7
装置に電源が投入されます。
注意
電源を再投入する場合は、電源ブレーカを遮断した後、10
秒程度間を空けてから、電源ブレーカを再投入してくださ
い。
すぐに電源ブレーカを再投入すると、電流を遮断する前の
情報がリセットされず、まれに誤作動を起すおそれがあり
ます。
0607-002
3-6
Tg1297-ID-GU
1.2 生産運転前の準備
(4) 前面操作パネルの [ 電源 入 ] ボタンを押します。
自己診断が行われます。
Fig.1C8
ノート
(a) [ 電源 入 ] ボタンは 1 ～ 2 秒以上押し続けてください。
[ 電源 入 ] ボタンが黄緑色に点灯し、装置が自己診断を開始
します。
(b) 自己診断は 2 ～ 3 分かかります。そのままお待ちください。
(c) 気温が低い場合は、画面が暗いことがありますが数分で正常に
もどります。
(5) 自己診断が完了すると、タッチスクリーンに“LOGIN タイプ選択”
画面が表示され電源が入ります。
Fig.1C9
0703-002
