1-21 Tg1297-ID-GU 3.3 印刷 3.3 印刷基板テーブルスクリーンスキージ Fig.1A31 (1) スキージがスクリーン上に下降します。 (2) スキージは、ソルダペーストを押し付けながらスクリーン開口部からソルダペーストを基板上に印刷します。 3.4 基板搬出基板排出コンベアテーブル Fig.1A32 (1) 印刷の終了した基板は、排出コンベア上に移動し、後工程装置へ送られます。 0602-001

1-20

Tg1297-ID-GU

3. 印刷のしくみ

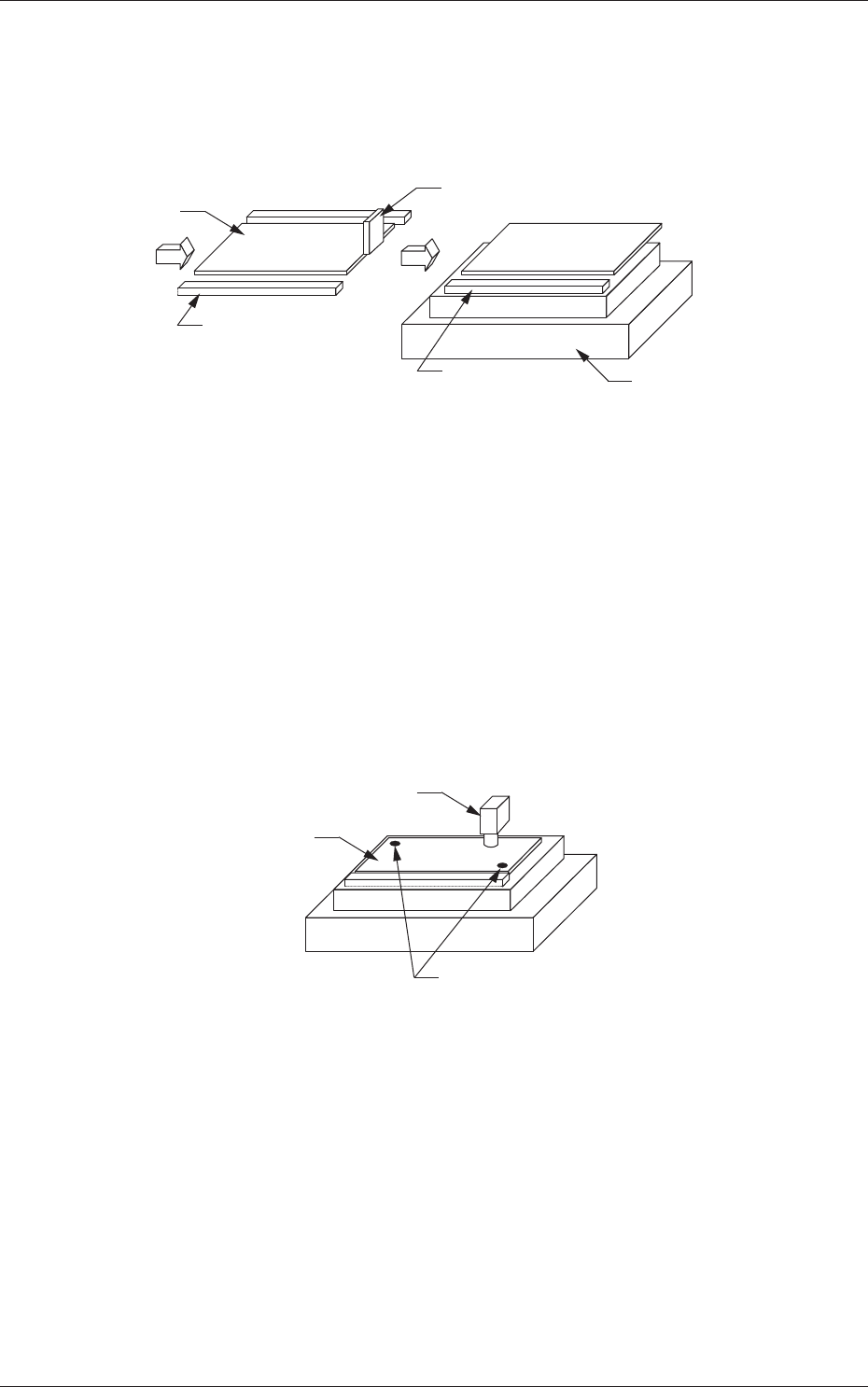

3.1 基板搬入と基板位置決め

基板

供給コンベア

基板位置決め部

テーブル

供給側基板ストッパ

Fig.1A29

(1) 前工程装置から供給コンベアに送られてきた基板は、“供給側基

板ストッパ”に当たり停止します。

(2) 基板位置決め部を載せたテーブルが基板供給位置まで移動しま

す。

(3) 基板は基板位置決め部へ移載され固定されます。

3.2 基板認識

基板認識マーク

基板

基板認識カメラ

Fig.1A30

(1) 基板認識カメラは、2 個の認識マークを認識します。

0602-001

1-21

Tg1297-ID-GU

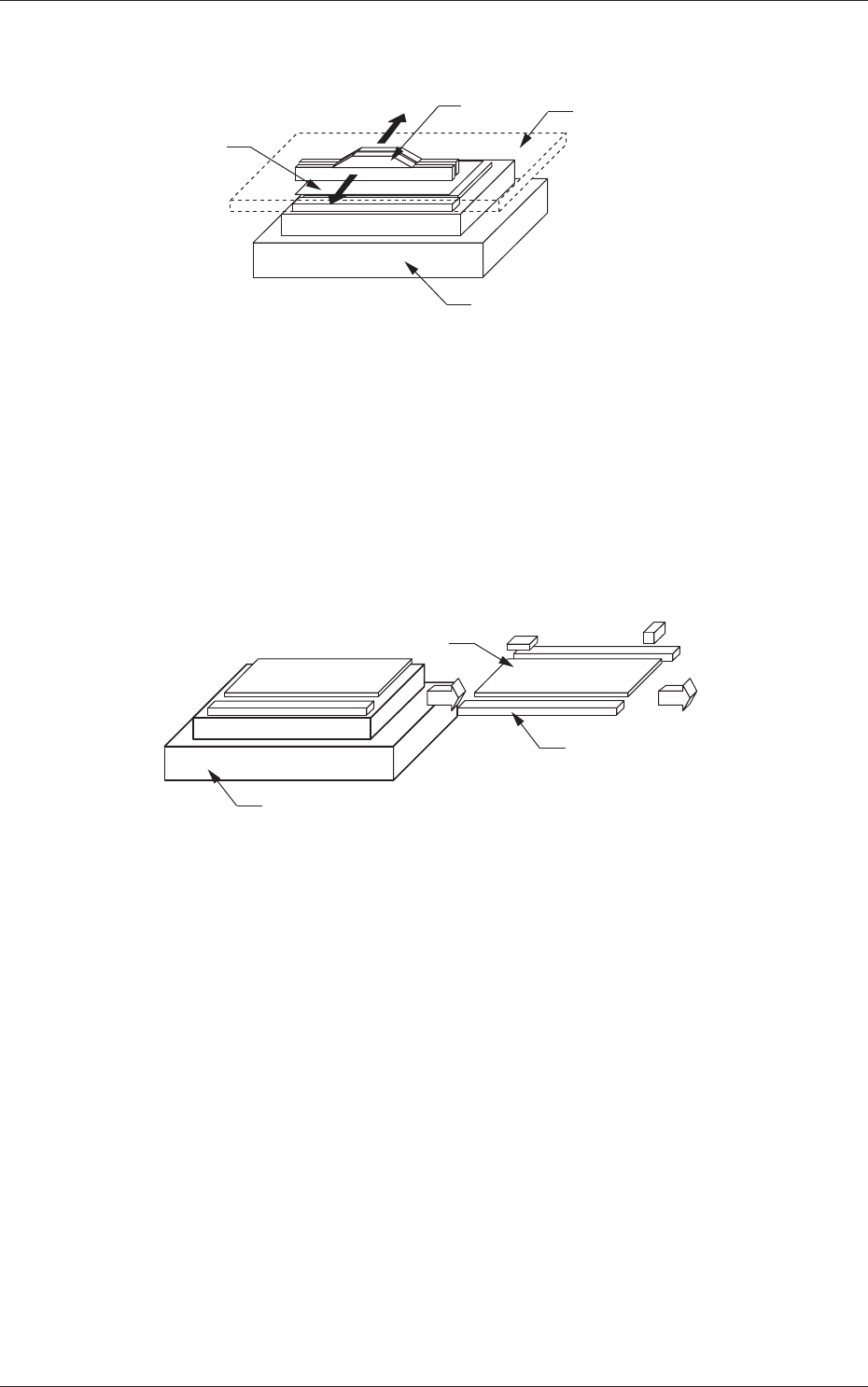

3.3 印刷

基板

テーブル

スクリーン

スキージ

Fig.1A31

(1) スキージがスクリーン上に下降します。

(2) スキージは、ソルダペーストを押し付けながらスクリーン開口

部からソルダペーストを基板上に印刷します。

3.4 基板搬出

基板

排出コンベア

テーブル

Fig.1A32

(1) 印刷の終了した基板は、排出コンベア上に移動し、後工程装置

へ送られます。

0602-001

1-22

Tg1297-ID-GU
