102 OM-1642 (7) 点击 [ 教示实行 ] 按钮。 ( 开始实行外形教示。实行教示后，显示教示结果。) F133 (8) 点击 [ 下一步 ] 按钮。 Note 修正教示结果时，拖动变更条，修正外形尺寸。 变更条 F134 1 101-001 8.3 读取图像的教示
101
OM-1642

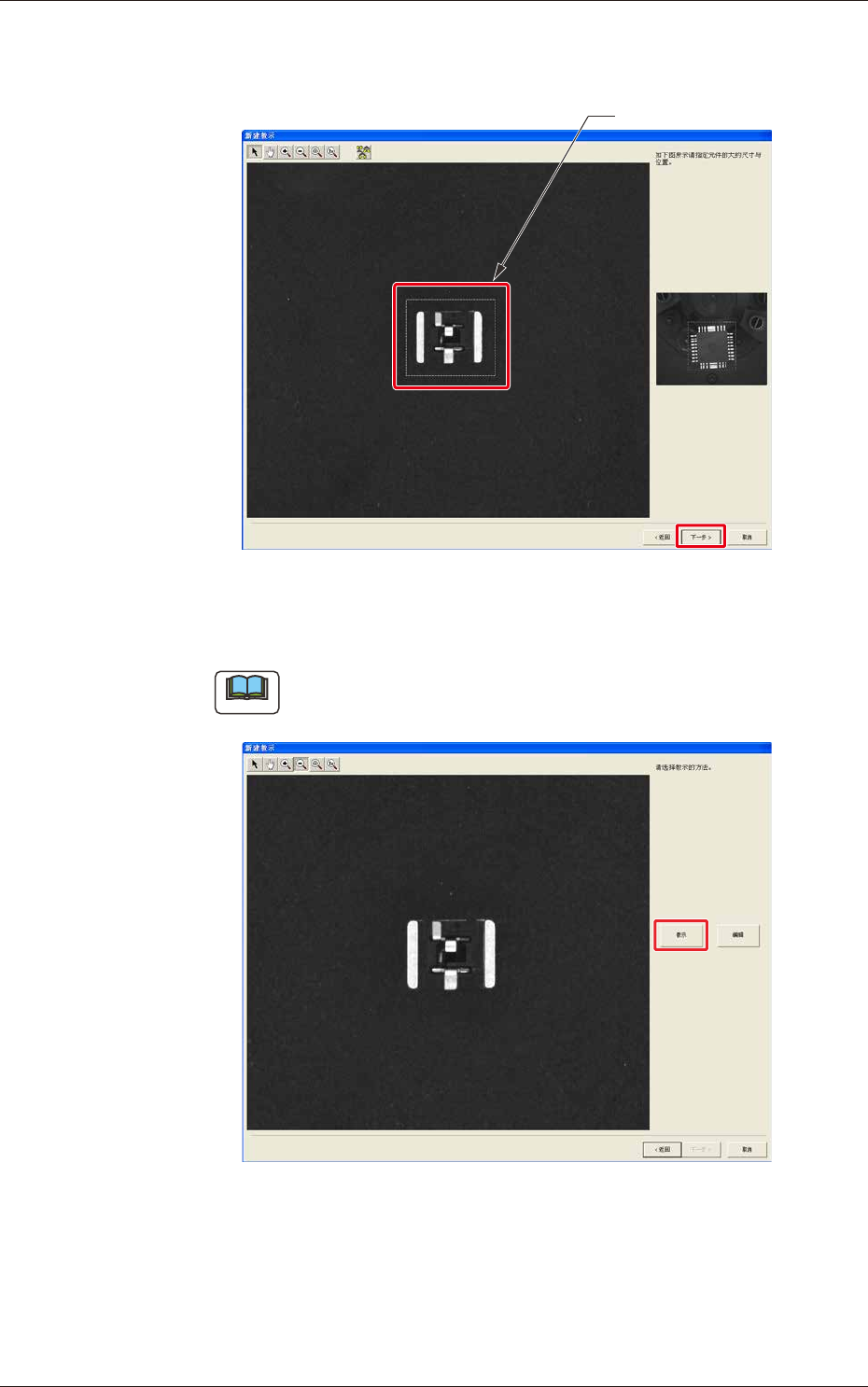

(5) 拖动鼠标用选择框圈住元件的图像，点击 [ 下一步 ] 按钮。
( 指定元件的大约尺寸与位置。)
选择框
F131
(6) 点击 [ 教示 ] 按钮。
Note
按 [ 编辑 ] 按钮，便可以手动输入元件尺寸。只对不能进行自动教示
的元件，手动输入元件尺寸。
F132
1101-001
8.3 读取图像的教示
102
OM-1642

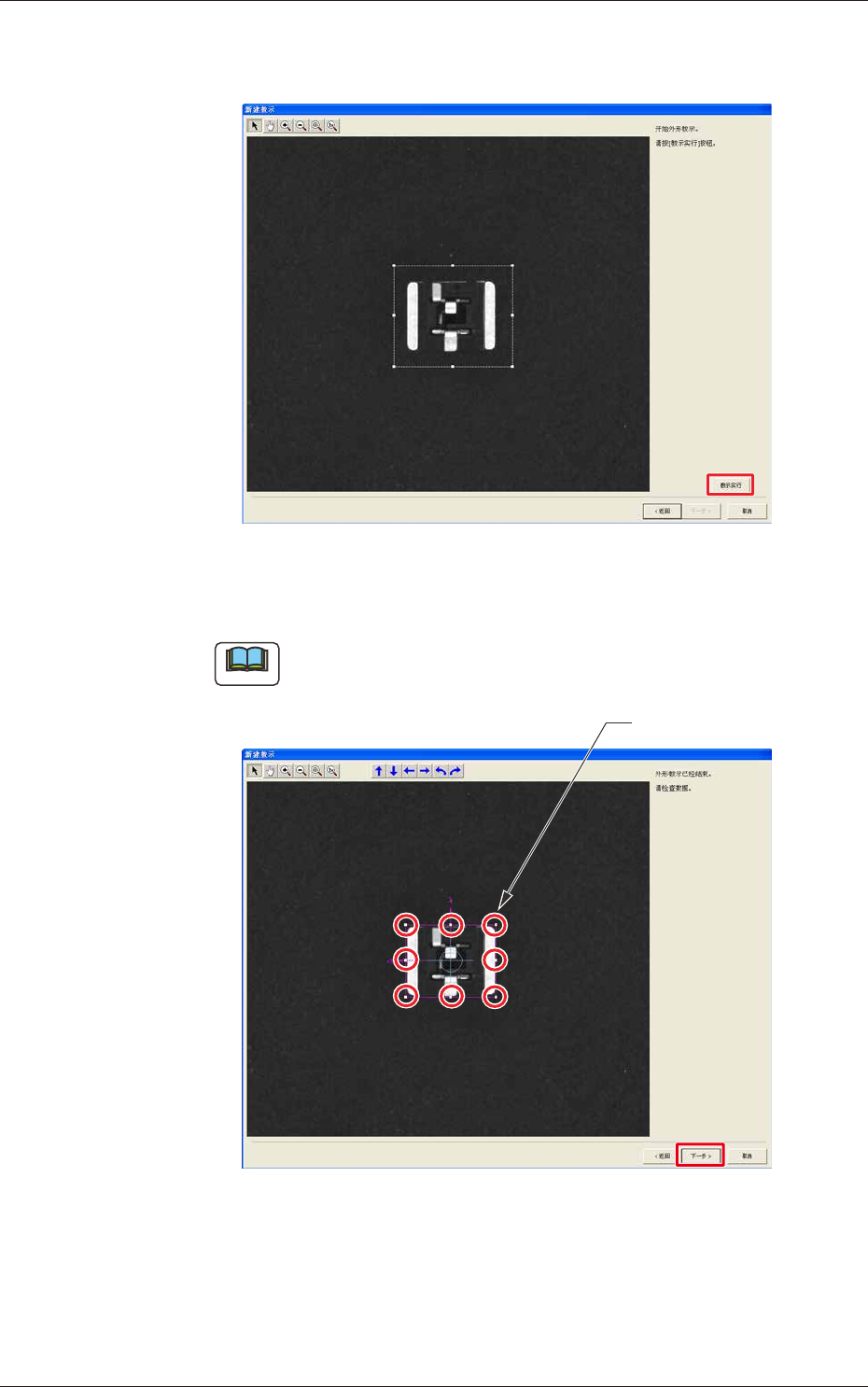

(7) 点击 [ 教示实行 ] 按钮。
( 开始实行外形教示。实行教示后，显示教示结果。)
F133
(8) 点击 [ 下一步 ] 按钮。
Note
修正教示结果时，拖动变更条，修正外形尺寸。
变更条
F134
1101-001
8.3 读取图像的教示
103
OM-1642

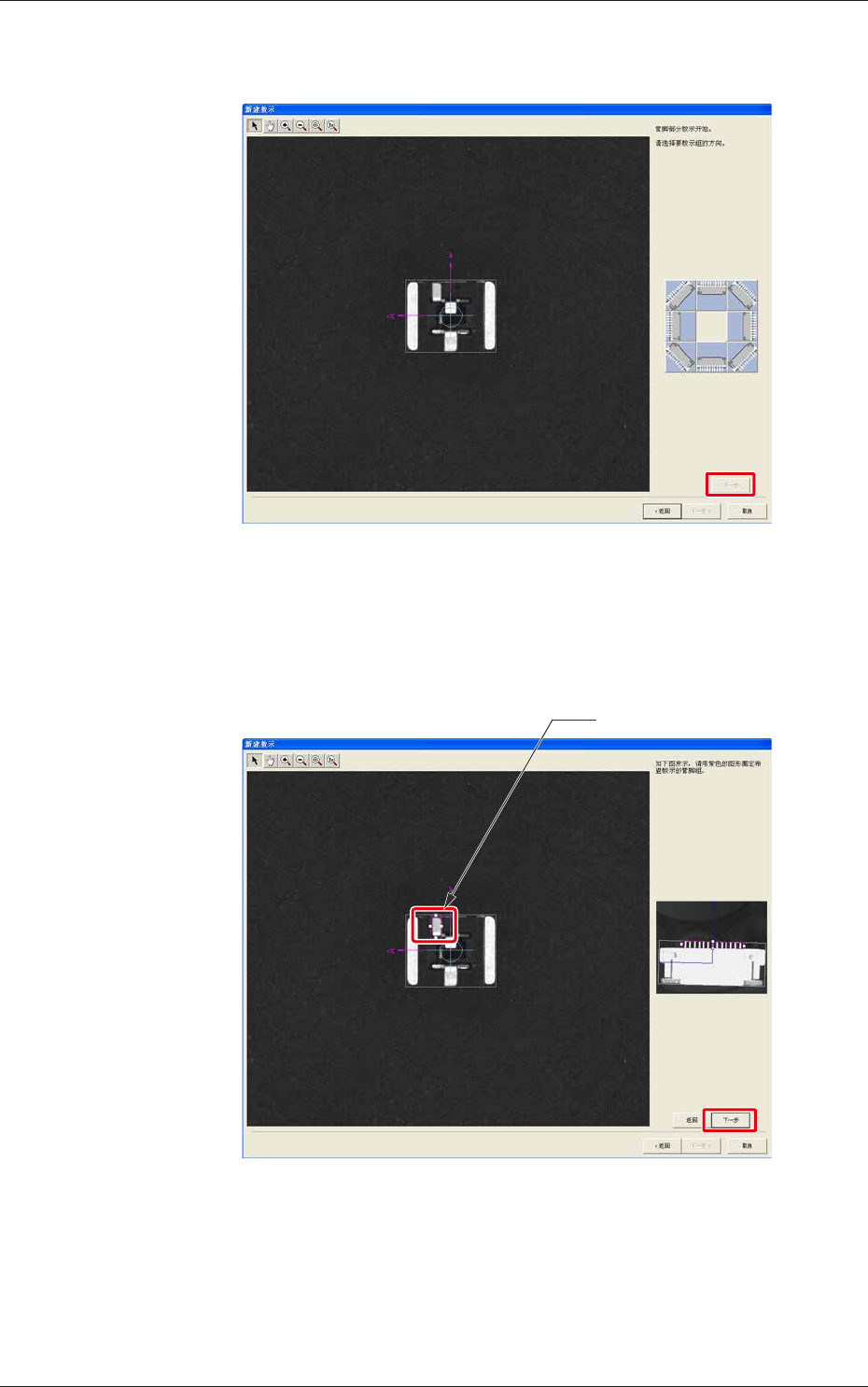

(9) 选择实行教示的组的方向，点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。本步骤中选择了
“
上方向
”
。)
F135
(10) 通过拖动变更条，请用紫色的图形固定希望教示的管脚组 ( 请将希望
教示的引脚组的引脚末端到模型的边缘用紫色的图形固定 )，点击 [ 下
一步 ] 按钮。
变更条
F136
1101-001
8.3 读取图像的教示
