OM-1642-001_EG200.pdf - 第131页
131 OM-1642 (3) 选择想要设定的吸嘴 ID，点击 [OK] 按钮。 Note 所选择吸嘴的图解显示在左界面。 可以目视判断元件和吸嘴的图解的适合状态。 吸嘴图解 F189 1 101-001 9. 吸嘴描绘功能
130
OM-1642
•
显示标志
全部 : 显示全部吸嘴。
显示 : 仅显示标志吸嘴被显示。
不显示 : 仅不显示标志吸嘴被显示。
•
种类
全部 : 显示全部种类的吸嘴。
高速 : 仅显示高速吸嘴。
中异形 : 仅显示中异形吸嘴。
多功能 : 仅显示多功能吸嘴。
•
照明方法
全部 : 显示全部照明方法的吸嘴。
透过 : 仅显示透过吸嘴。
反射 : 仅显示反射吸嘴。
透过 / 反射 : 仅显示透过 / 反射吸嘴。
•
形状号码
全部 : 显示全部形状的吸嘴。
圆 : 仅显示圆形吸嘴。
长方形 : 仅显示长方形吸嘴。
•
尺寸
全部 : 显示全部的吸嘴尺寸。
以上 : 可以在
“
尺寸输入栏
”
输入吸嘴尺寸，并显示所输入尺寸以上
的吸嘴。
以下 : 可以在
“
尺寸输入栏
”
输入吸嘴尺寸，并显示所输入尺寸以下
的吸嘴。
Note
吸嘴形状为长方形时的吸嘴尺寸，选中
“
以上
”
时以吸嘴的短边为基准，
选中
“
以下
”
时以吸嘴的长边为基准。
1101-001
9. 吸嘴描绘功能
131
OM-1642
(3) 选择想要设定的吸嘴 ID，点击 [OK] 按钮。
Note
所选择吸嘴的图解显示在左界面。
可以目视判断元件和吸嘴的图解的适合状态。
吸嘴图解
F189
1101-001
9. 吸嘴描绘功能

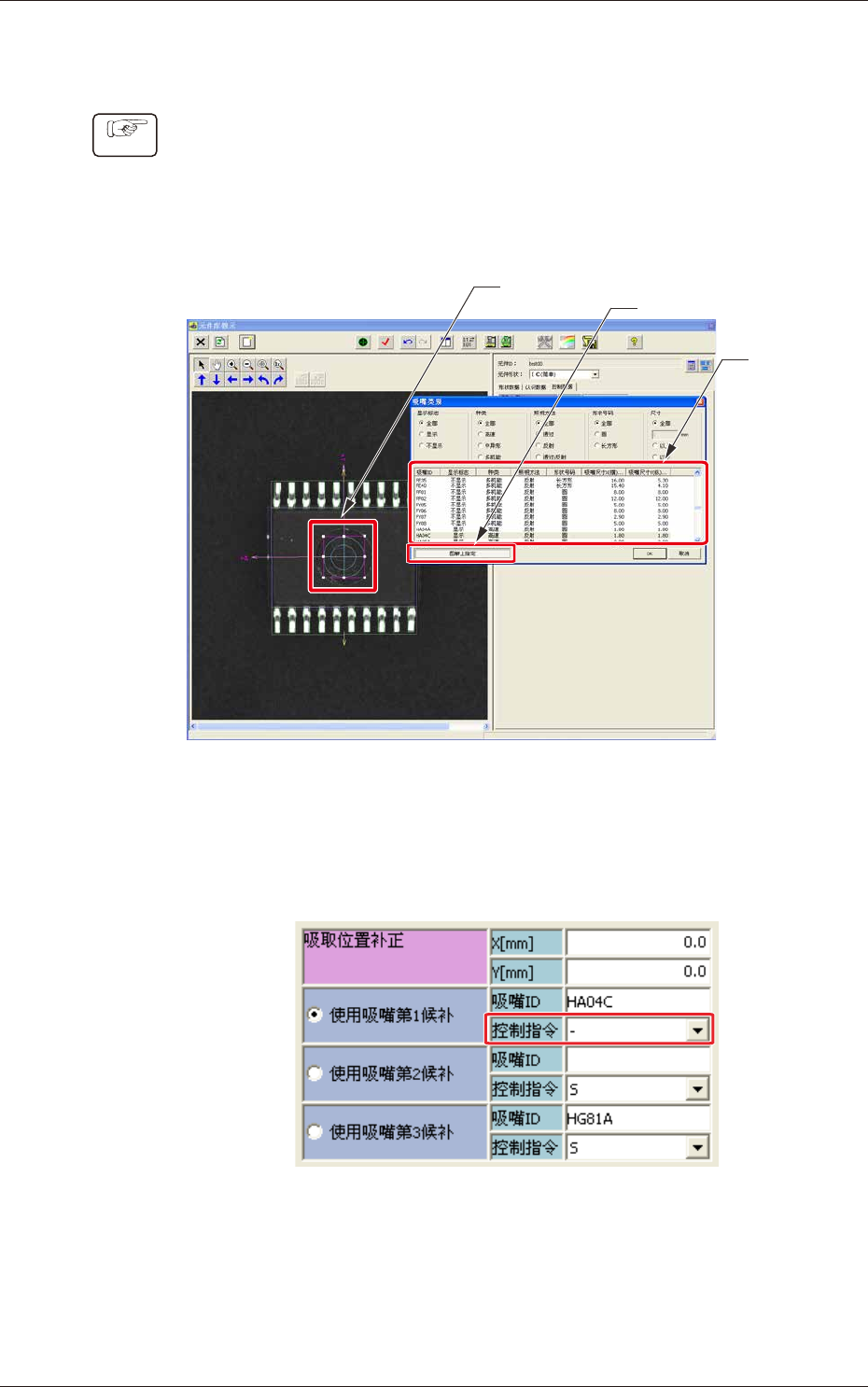

132
OM-1642
点击
“
吸嘴类别
”
界面的 [ 图解上指定 ] 按钮，便可以通过指定吸嘴图解的
范围，显示吸嘴图解附近的吸嘴列表。
Procedure
(1) 点击 [ 图解上指定 ] 按钮。
( 显示出显示吸嘴尺寸范围的图解 ( 粉色 )。)
(2) 拖动吸嘴图解，变更吸嘴图解范围。
( 显示吸嘴图解附近的吸嘴列表。)
[图解上指定]按钮
吸嘴图解
吸嘴列表
F190
(3) 选择
“
控制数据
”
Tab，设定控制指令。
S : 不使用此吸嘴时选择。
- : 使用此吸嘴时选择。
F191
1101-001
9. 吸嘴描绘功能
