71 OM-1642 1 101-001 8. 元件数据库的创建方法 8.1 注意事项以及限制 8.1.1 元件显示 在元件数据库编辑软件和 “ EG-200 软件 ” 显示的形状不同。 例如，供给方向为 0 度时，左右反转显示。 这是因为俯视元件时和仰视元件时的形状左右倒转。 8.1.2 不能自立的元件 不能用透过照明教示不能自立的元件。 8.1.3 手动设定的元件数据库项目 以下项目即使用自动教示也不能设定，需要手动输入数据。 (1…
70
OM-1642
1101-001
7.1
“
EG-200 软件
”
的界面说明

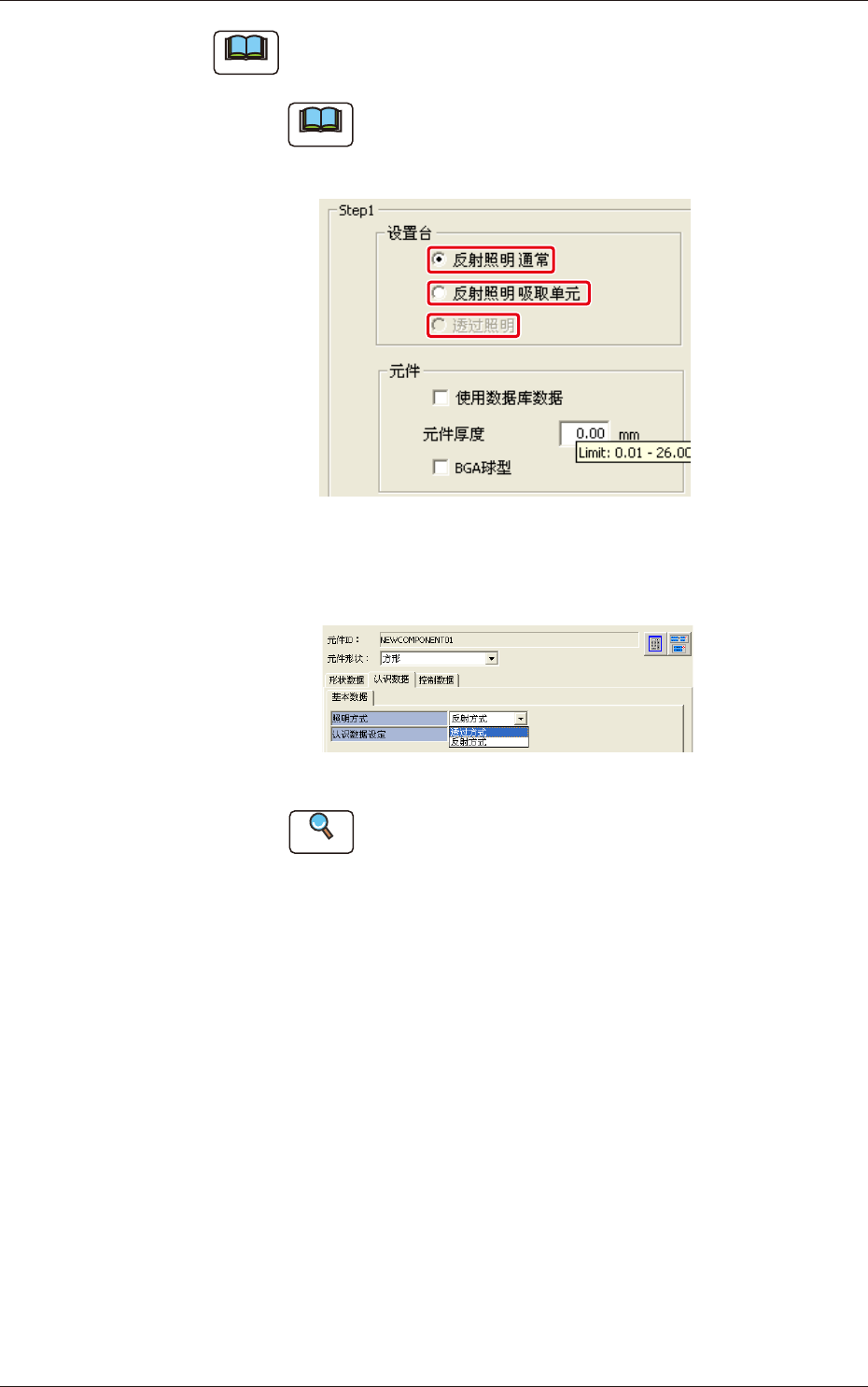

Note
[ 确认图像 ] 按钮显示在
“
形状数据
”
Tab 的
“
元件尺寸
”
Tab。
若选择其他 Tab，识别图像便返回到标准照明模式图像。
Note
(a) 照明模式为
“
反射照明 通常
”
、
“
反射照明 吸取单元
”
时显示 [ 确认图像 ] 按钮。
“
透过照明
”
时不显示 [ 确
认图像 ] 按钮。
F80
(b) 在
“
认识(识别)数据
”
Tab，将照明模式设为
“
透过方
式
”
，便不显示 [ 确认图像 ] 按钮。
F81
Reference
关于照明模式的选择请参照
“
8.2 用照相机读取图像的步
骤
”
章节。
71
OM-1642
1101-001
8. 元件数据库的创建方法
8.1 注意事项以及限制
8.1.1 元件显示
在元件数据库编辑软件和
“
EG-200 软件
”
显示的形状不同。
例如，供给方向为 0 度时，左右反转显示。
这是因为俯视元件时和仰视元件时的形状左右倒转。
8.1.2 不能自立的元件
不能用透过照明教示不能自立的元件。
8.1.3 手动设定的元件数据库项目
以下项目即使用自动教示也不能设定，需要手动输入数据。
(1) 形状数据 - 元件尺寸 - 厚度 (T、t、Ut、Mt)
(2) 控制数据
(3) 供给数据
(4) 可否贴装
(5) 旧机器数据
8. 元件数据库的创建方法
72
OM-1642
1101-001

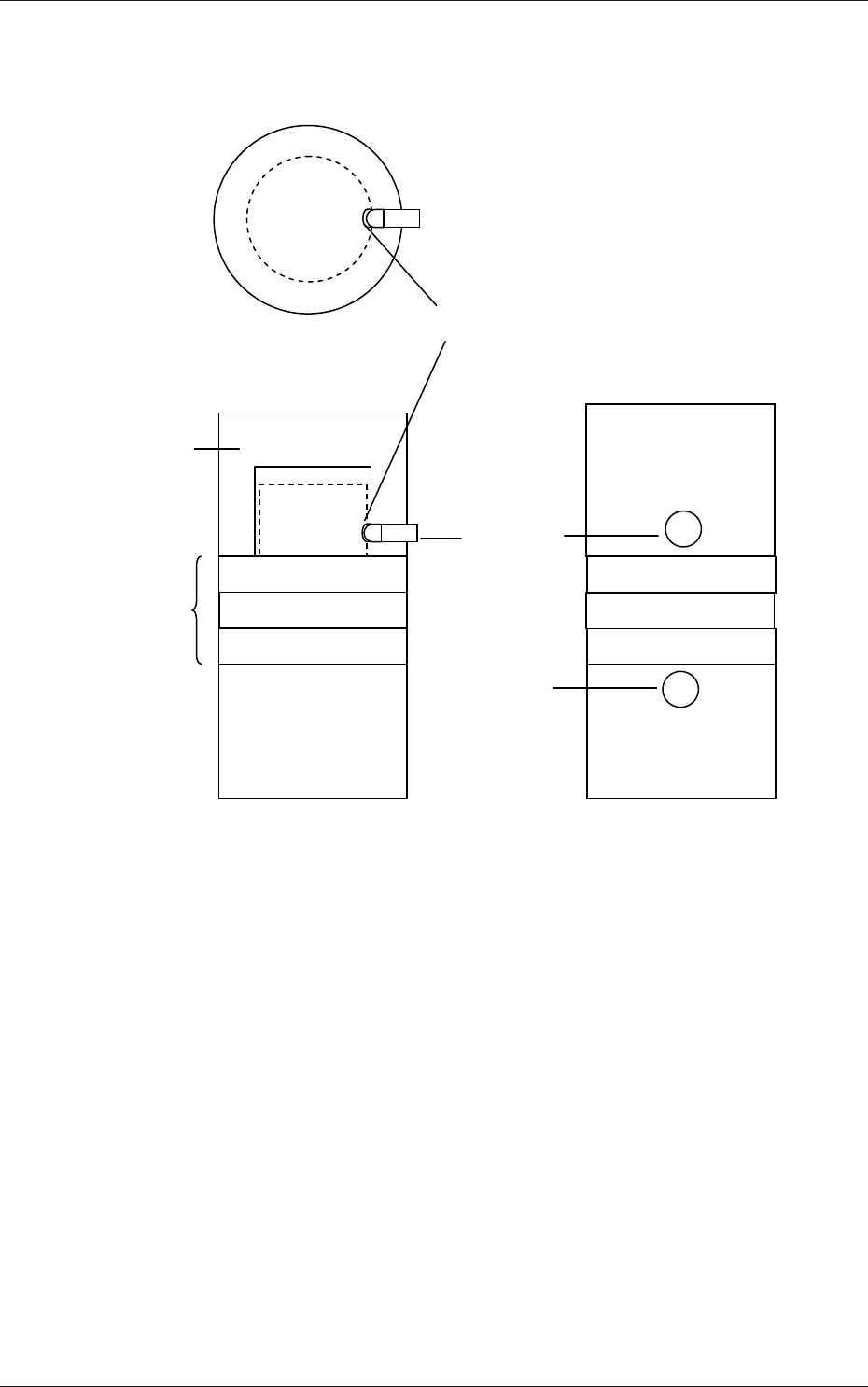

8.1.4 有关元件设置台的注意事项
请对准柱塞的孔位置安装元件设置台的工作台。
俯视图
柱塞孔位置
柱 塞
工作台
高度调整用
模块
柱塞孔位置
的记号(白圈)
侧面图 正面图
F82
8.1 注意事项以及限制
