84 OM-1642 1 101-001 (13) 点击 [ 结束 ] 按钮。 ( 结束教示。) F102 (14) 教示结束后，进行识别测试。 Reference 关于详细内容请参照 “ 8.4 识别测试 ” 章节。 8.3 读取图像的教示
83
OM-1642
1101-001
(11) 可以进行教示时点击
[
是
] 按钮。
Note
无法进行正确教示时请点击 [ 否 ] 再进行引脚部分教示。
Reference
关于引脚部分教示请参照
“
8.3.1.1 引脚部分手动教示
”
章节。
F100
(12) 对准元件尺寸，点击 [ 下一步 ] 按钮。
( 拖动变更条调整元件尺寸。)
变更条
F101
8.3 读取图像的教示
84
OM-1642
1101-001

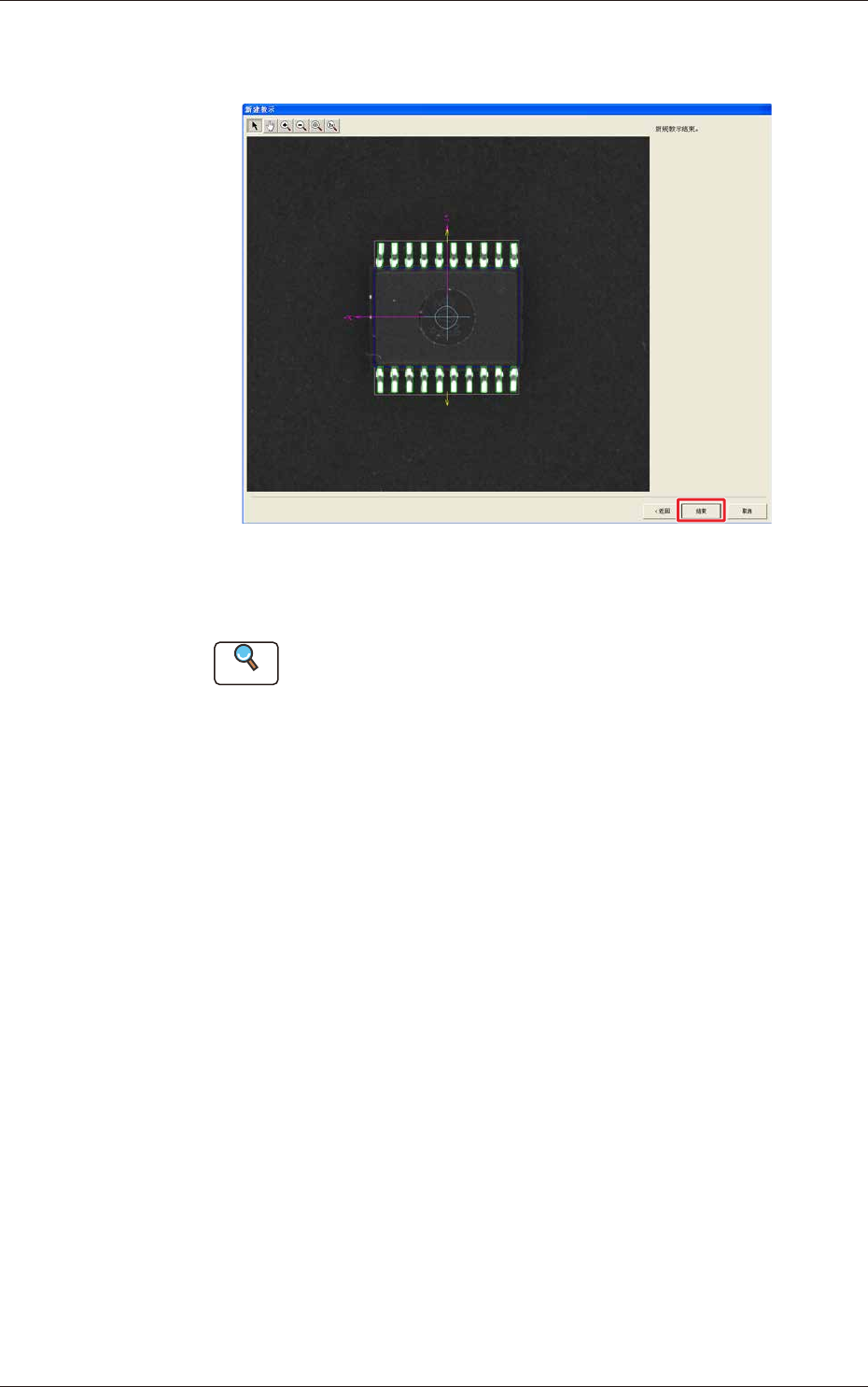

(13) 点击 [ 结束 ] 按钮。
( 结束教示。)
F102
(14) 教示结束后，进行识别测试。
Reference
关于详细内容请参照
“
8.4 识别测试
”
章节。
8.3 读取图像的教示
85
OM-1642
1101-001
8.3.1.1 引脚部分手动教示
不能实行引脚元件的引脚自动教示时，实行引脚部分教示。教示方法如下 :
Reference
关于引脚元件的教示实行为止的内容请参照
“
8.3.1
“
IC
”
元件图像教示
”
章节。
Procedure
(1) 点击 [ 下一步 ] 按钮。
( 开始实行引脚部分教示。)
F103
